分析型齿轮测量仪 齿轮测量仪

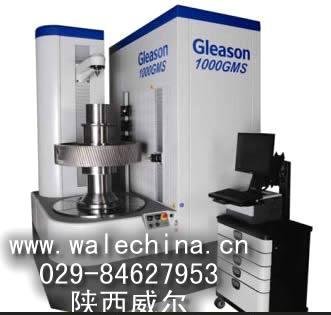

对直径达到 1 米的齿轮进行全部项目的检测，而检测时间可加快25%，这就是格里森新近研制的1000GMS 分析型齿轮测量仪的一大亮点。这台仪器是格里森计量系统公司（即原来的格里森 M&M 精密系统公司）新一代齿轮测量仪的第一台。


在新型1000GMS 仪器的众多新功能中，GAMA 2.0 （格里森自动测量和分析系统）和Windows“目标定向” 应用软件包最为突出，它们不仅实现了极高的测量速度，而且还提供了极佳的人机交互界面，大大简化了日常操作的过程。
GAMA 操作软件第一次实现了集成大量的功能，而操作界面全部为简单的图形界面，操作时只需动动手指。哪怕对于一个最为复杂的锥齿轮或圆柱齿轮，在创建一个新的检验程序或进行复杂的分析检验时，都能大大地缩短时间。此外，GAMA软件是一种完全的Windows NET 应用软件，与最新的LAN和WAN 网络完全兼容，因此用户能够很容易地把测量结果与他们的齿轮设计以及生产部门共享，从而实现在线修正。

1000GMS 齿轮测量仪还安装有 Renishaw SP80H 3-D 扫描测头，可用于各种尺寸的探针、各种类型的接杆和各种配置。数字化的Renishaw 测头所具有的高速、高精度检测功能极大地优于其它测量仪器上所使用的3-D模拟量测头、1-D和2-D 测头。1000GMS 的重要特性包括：行业内领先的测头行程范围： +/- 2.5 mm 的 Y 和 Z 轴方向， +/- 1.5 mm 的X 轴方向的行程。具有 20nm 的分辨率，全数字化3-D 扫描测头。动态测头安装系统，内置测头碰撞保护功能。GAMA 2.0 齿轮和刀具测量软件包可缩短测量时间。所有型号都具有自动测头更换系统。

仪器的基座为整体花岗石，滑板组合件由密烘铸铁制成，采用了线性驱动电机和大直径重载回转工作台。仪器特地为大型和 2200 Kg 以下的重型工件进行超高精度和高可靠性的检测而设计和制造。格里森计量系统公司已经为用户提供了大约1000台分析型齿轮测量仪器，最大工件测量直径可达3米。
