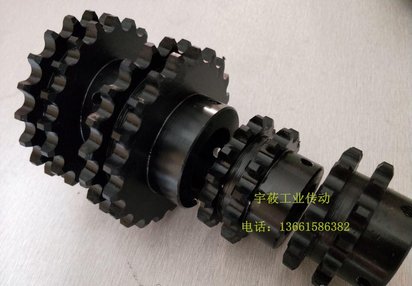

供应08B-24齿链轮 厂家直销

          的应用：被广泛应用于化工、纺织机械、食品加工、仪表仪器、石油等行业的机械传动等

　　链轮参数计算公式：
　　分度圆直径:d=p/sin180°/z p=节距可查表 z=齿数
　　齿顶圆(外径):D=p×(0.54+cot180°/z)
　　　　3/8=9.525 1/2=12.7 5/8=15.875 3/4=19.05
　　3分 4分 5分 6分
　　分度圆直径：d=p/sin（180°/z）
　　齿顶圆直径：dmax=d+1.25p-d1
　　dmin=d+（1-1.6/z）p-d1
　　齿根圆直径：df=d-d1
　　注：p 节距  z 链轮齿数  d1 链条滚子直径
　　链轮型号：

包含非标链轮（根据客户图纸定制），标准链轮（美标和公制）。
　　链轮常用材料：C45
　　链轮常用加工方法：淬火处理，表面发黑处理。
　　链轮齿数选用的一般原则：
　　19 齿或以上一般用于中高转速、正常工作条件下运行的主动链轮。
　　17 齿只用于小节距主动链轮。
　  23 齿或多过23齿推荐用于有冲击的情况。当速比低时，用高齿数链轮可以大大减少i链节的转动量、链条的拉伸负荷和轴承的负荷。
滚子链链轮的结构设计

　　1. 链轮的齿形


链轮齿形必须保证链节能平稳自如地进入和退出啮合，尽量减少啮合时的链节的冲击和接触应力，而且要易于加工。
　　常用的链轮它是由三段圆弧aa、ab、cd和一段直线bc构成，简称三圆弧-直线齿形。齿形用标准刀具加工，在链轮工作图上不必绘制端面齿形，只需在图上注明"齿形按3RGB1244-85规定制造"即可，但应绘制链轮的轴面齿形，见图2，其尺寸参阅有关设计手册。参数计算前面已经提到，不做重复叙述！
　　2. 链轮结构
　　  常用的链轮结构。小直径链轮一般做成整体式，中等直径链轮多做成辐板式，为便于搬运、装卡和减重，在辐板上开孔，大直径链轮可做成组合式，此时齿圈与轮芯可用不同材料制造！例如C45，不锈钢等材料。
　　3. 链轮材料
　　链轮材料应保证轮齿有足够的强度和耐磨性，故链轮齿面一般都经过热处理，使之达到一定硬度。
