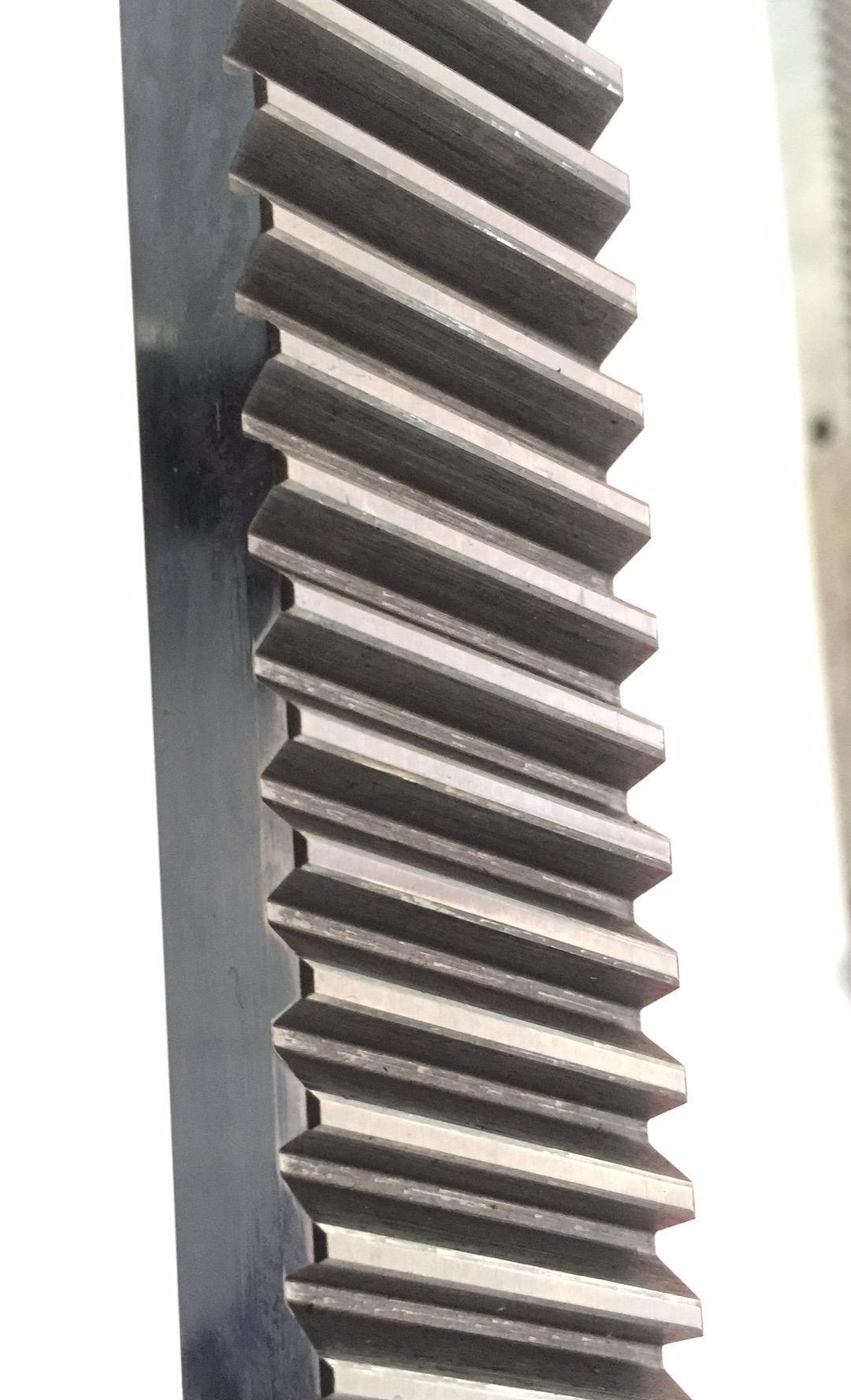

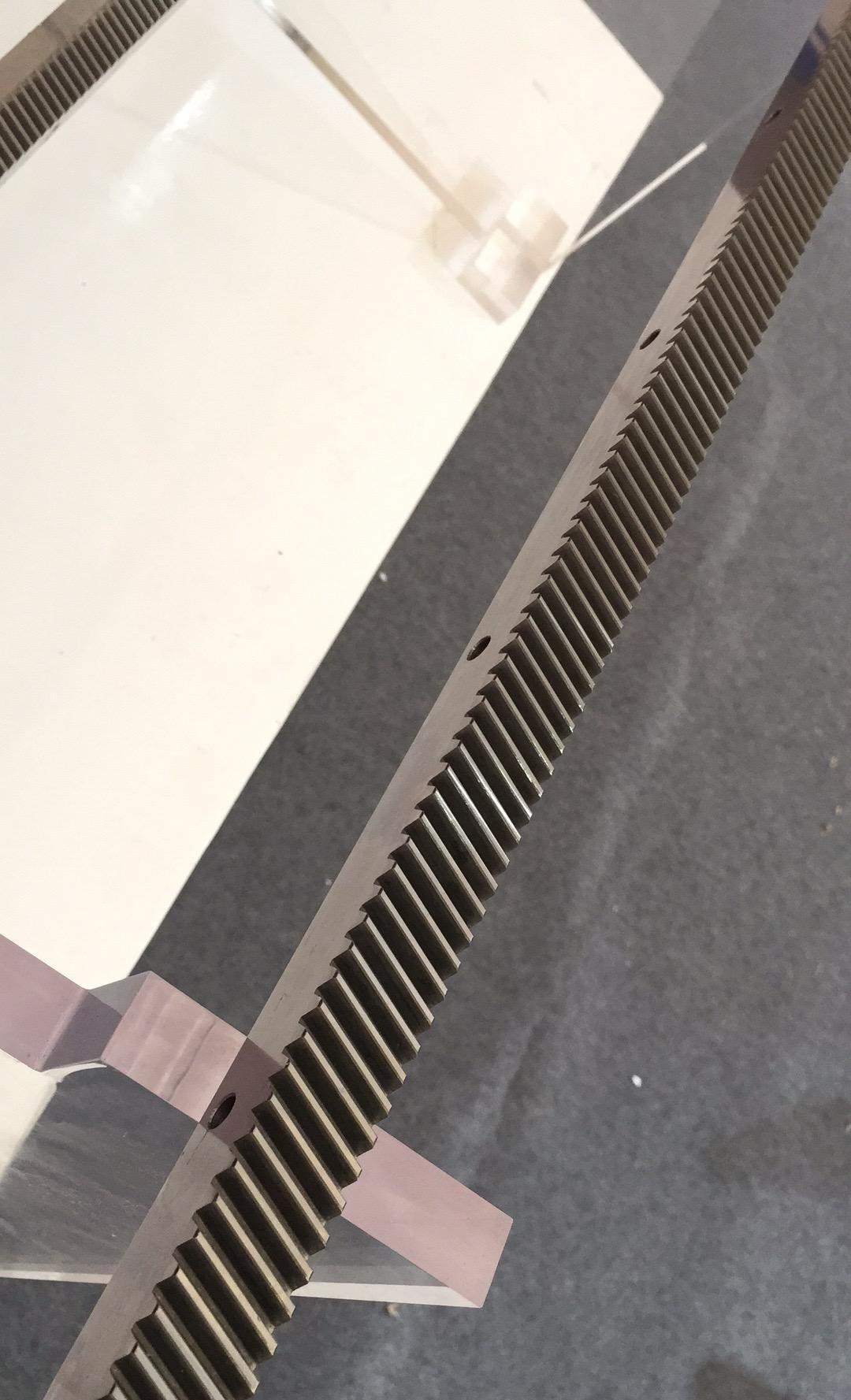

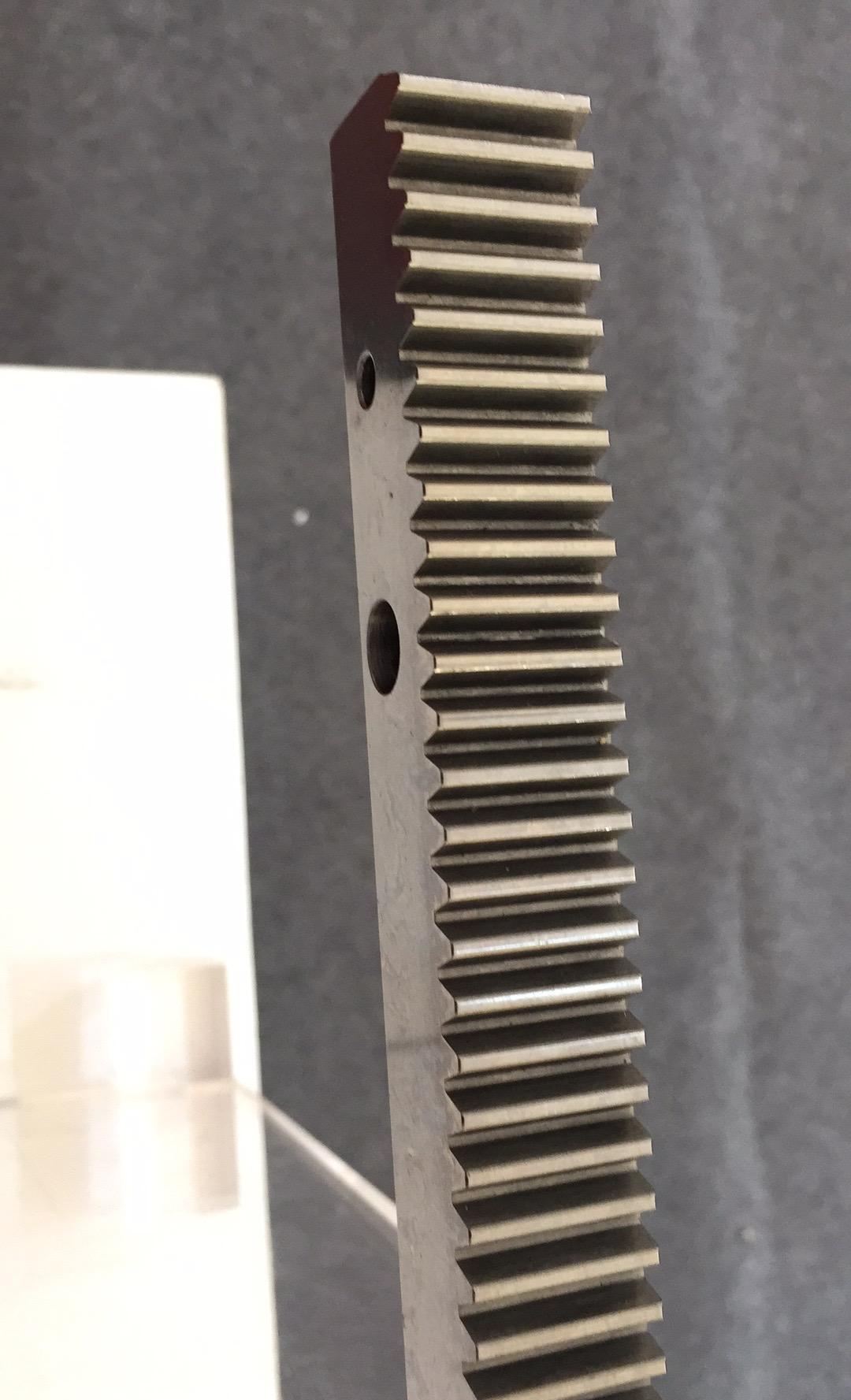

东莞桁架机器人专用斜齿条 齿条转动装置 厂家供应

技术参数

1. 品牌：台欣

2. 型号：CHR2109

3. 精度：德标DIN7级 日标JIS 3级

4. 模数：2模

5. 齿形：斜齿

6. 材质:   C45

7. 四面研磨：有

8. 齿面处理：铣销

9. 压力角：20度

10.  齿面处理：高频淬火45-50HRC

11. 齿数：150齿

12. 长度：1000mm

13. 齿宽：24mm

14. 齿高：24mm

15. 销钉孔：有

16. 可以按设备实际需要加工安装孔

特征描述

★滚珠丝杆无法实现的长距离传动。

★可以任意连接/互换，行程无限延伸；

★具有热处理型/未热处理型，同一模数可有多种强度；

★多种材料：合金钢、不锈钢、工程塑料（POM）。

 齿条安装说明

 1.清理安装面，保证清洁干净。
2.导轨齿条预紧螺丝，让螺丝在螺丝孔中间位置，弓型钳顺序夹紧导轨螺丝孔位置，紧固螺丝。
3.两根齿条以上拼接，使用反扣齿规固定齿距离，弓型钳夹紧齿规，前后移动后一根齿条，使得齿规和齿条完全正常接触，紧固螺丝。
4.千分表检测数据，确保平行公差，装配完成，打扭力。

包装清单

     标准包装 /木箱包装

用途/应用领域

适用于快速、精确定位机构：

（1）适用于重负荷、高精度、高刚性、高速度、长行程之CNC工具机、铣床、

钻床、车床、加工中心、切割机械、木工机械、焊接机械、石材机械等；

（2）适用于工厂自动化快速移载机构、机器人手臂抓取机构、智能立体仓库等。欧美机床和自动化领域已采用多年。

（3）数控设备长距离传动、数控切割机、数控雕刻机、数控开料机、数控机床等。

产品优势：

1.齿型齐全：有直齿与斜齿，棒材有方形与圆形。

2.规格完整：模数0.5~模数12，齿条可以相接。单次加工长度可达2,000mm。

 3.材料丰富：碳素钢、合金钢和不锈钢。

4.制程多元：热处理/无热处理，表面研磨/无表面研磨，齿面研磨/无齿面研磨。

5.可完全依照客户需求生产。  不仅提供媲美德国与日本的精密品质,且交期迅速与价格优惠。

精密齿条产品起动前注意事项：

1.首先先检查齿轮齿条的装配是否确实。

2.齿轮齿条接触点是否有偏向一端。

3.检查是否留有适当的侧隙，不要无侧隙使用 。

4. 如果齿轮露在外面的话,请一定安装安全外罩加以防护,以确保安全。

5.在齿轮转动时,请不要触摸。

6.起动中有噪音及振动等异常时,请确认齿轮及组装状态。
