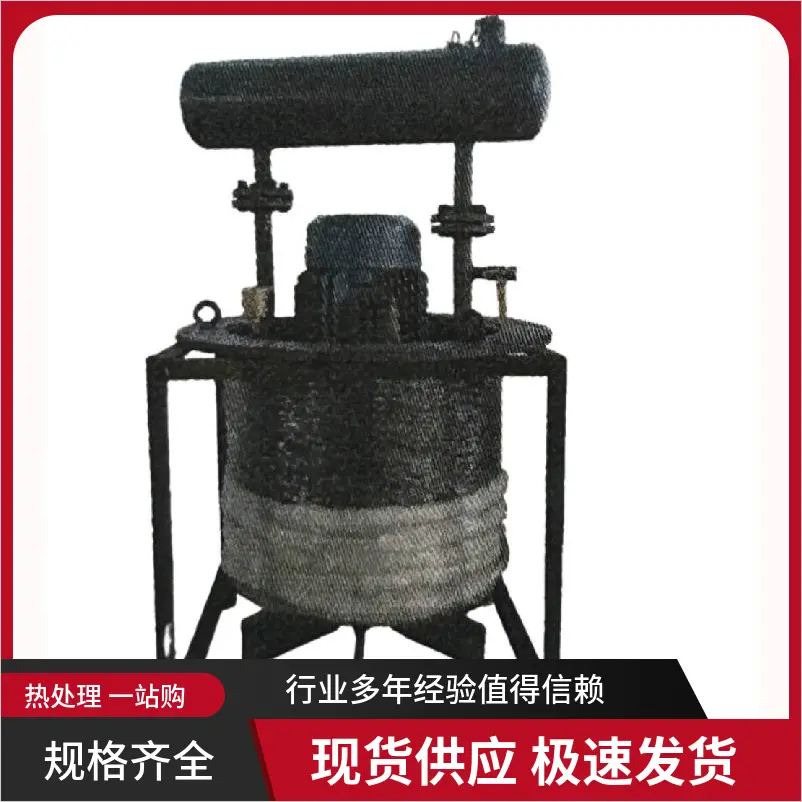

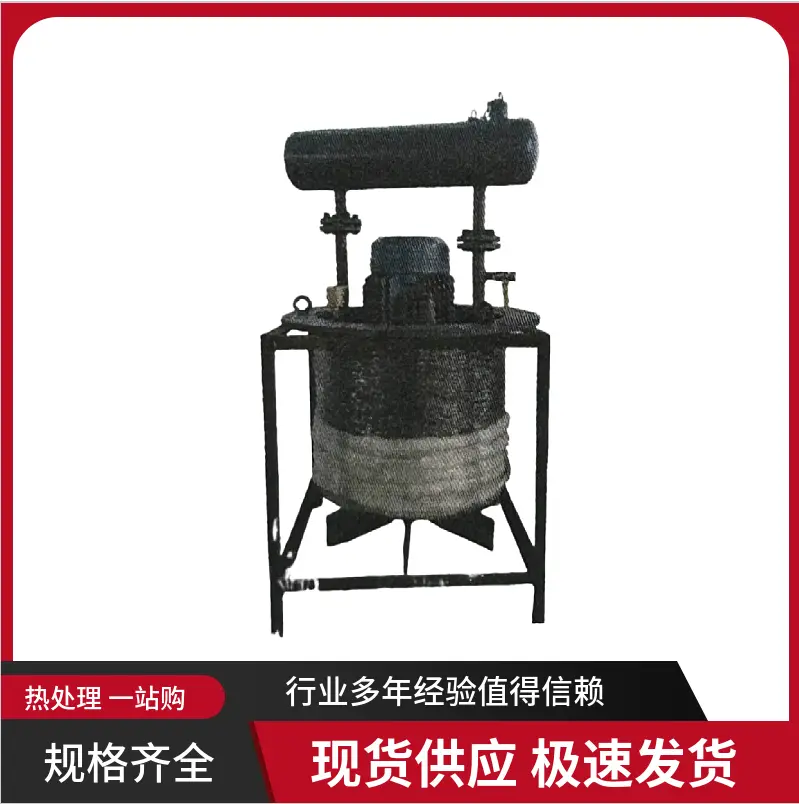

热处理用高温风扇包总成

结构组成

热处理用高温风扇包总成主要由五部分he心结构组成：

1. 高温风机主体：采用耐高温合金材质铸造的叶轮与蜗壳，叶轮根据工况可设计为离心式或轴流式，表面做抗高温氧化处理，可长期在高温工况下保持结构稳定性，避免变形、脆裂问题。

2. 传动系统：包含传动轴、联轴器与轴承组件，传动轴选用耐高温合金钢制作，配合水冷或风冷轴套结构阻断热量向轴承端传导；轴承选用高温润滑脂适配的重载耐高温轴承，或外置油冷冷却结构保证轴承工作温度控制在允许范围以内。

3. 密封机构：针对不同炉内气氛采用对应密封方案，对于中性气氛、真空热处理炉采用氟橡胶骨架密封+迷宫密封组合结构；对于可控气氛热处理炉采用水冷填料密封或机械密封，避免炉内气氛泄漏，防止外界空气进入炉腔影响热处理质量。

4. 安装固定底座：采用加厚碳钢或不锈钢焊接成型，预留标准安装接口，可匹配不同规格热处理炉炉顶、炉侧或炉底安装要求，底座集成冷却腔体，可通过通水或通风降低安装面温度，保护炉体结构。

5. 驱动机构：包含变频电机与安装支架，电机根据现场环境可选用普通异步电机或防爆电机，通过长轴传动与风机本体隔离，避免电机承受高温影响，配合变频控制系统可实现转速调节，适配不同热处理工艺的风量需求。
