东莞高精密小模数齿轮厂家 交期快 价格优 厂家直销 可订制
产品详情 品牌：TX 型号：CHR15226 类型：螺旋齿轮 齿线形状：斜齿 材质：碳钢 齿面硬度：硬齿面 轮齿位置：外齿轮 适用范围：工业 是否进口：否 样品或现货：样品 分度圆直径：15mm 模数：1.5mm 齿数：22 齿高：28mm 齿宽：20mm 外径：25mm 重量：1.3kg TX齿轮特色： 1.齿型齐全
245.00
库存 999
产品详情
- 品牌：TX
- 型号：CHR15226
- 类型：螺旋齿轮
- 齿线形状：斜齿
- 材质：碳钢
- 齿面硬度：硬齿面
- 轮齿位置：外齿轮
- 适用范围：工业
- 是否进口：否
- 样品或现货：样品
- 分度圆直径：15mm
- 模数：1.5mm
- 齿数：22
- 齿高：28mm
- 齿宽：20mm
- 外径：25mm
- 重量：1.3kg
TX齿轮特色：
1.齿型齐全：有直齿与斜齿，齿形饱满，很有韧性，不会断齿。
2.规格完整：模数0.5~模数12。
3.材料丰富：碳素钢、合金钢和不銹钢、S45C, SCM21, SCM440, SUS304；SCM415，,16CrMo44, 42CrMo4, X5CrNi1810。
4.制程多元：热处理/无热处理，表面研磨/无表面研磨，齿面研磨/无齿面研磨。精铣的发黑/无发黑
5.不同尺寸与材质可依照图面订做，完全依照客户需求生产，交期迅速且价格优惠，欢迎贵司随时跟我们联系。

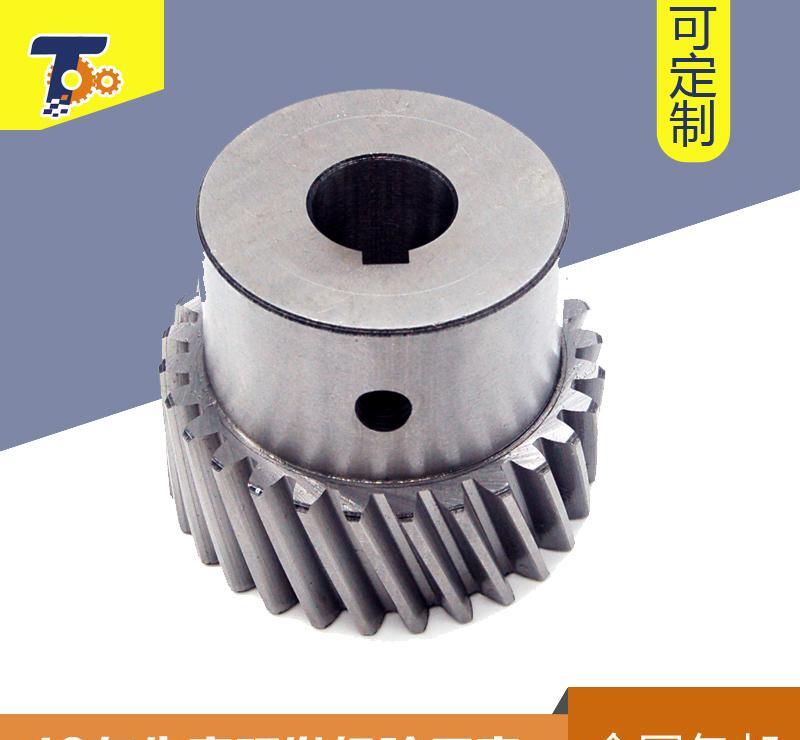

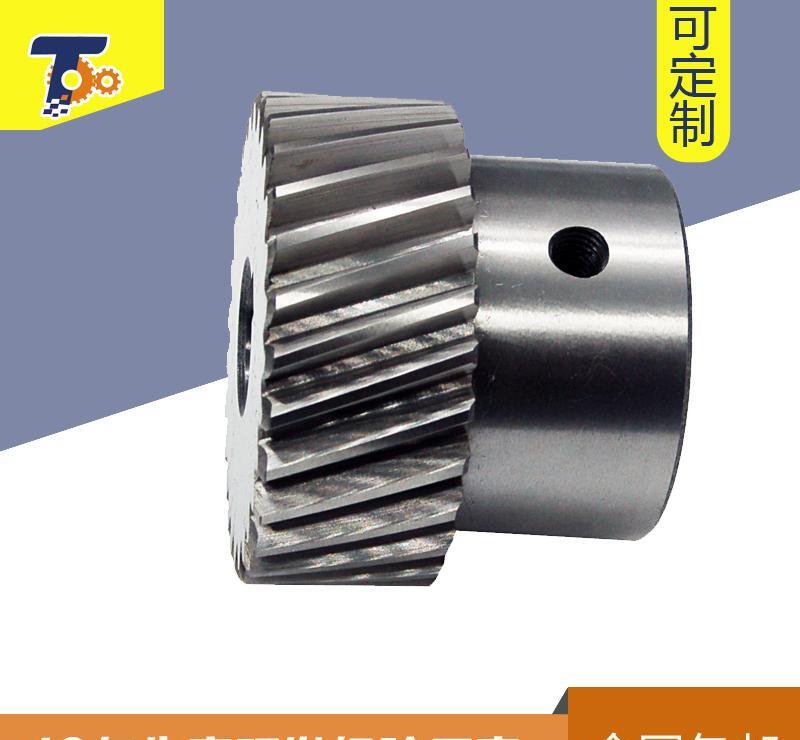

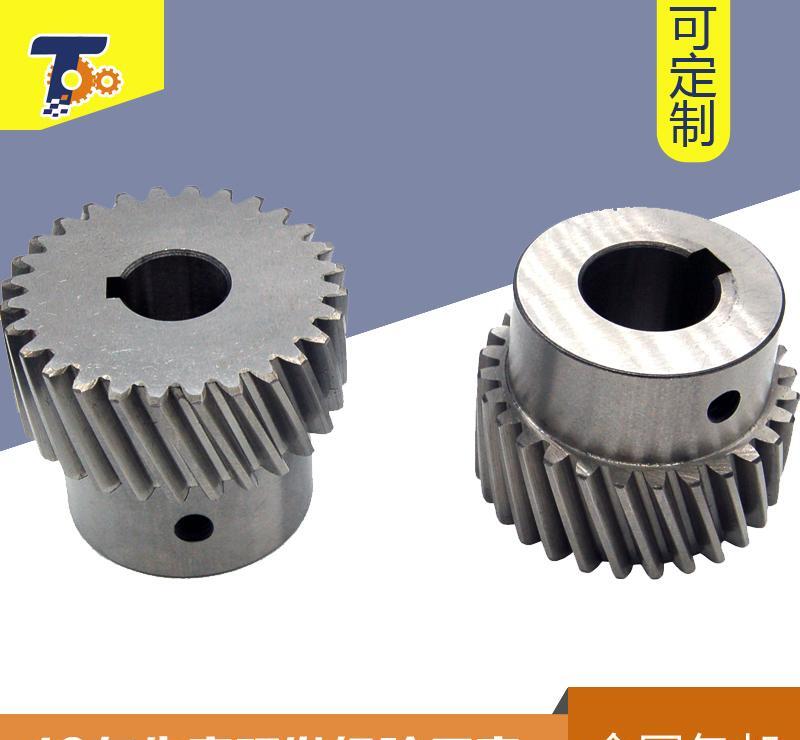

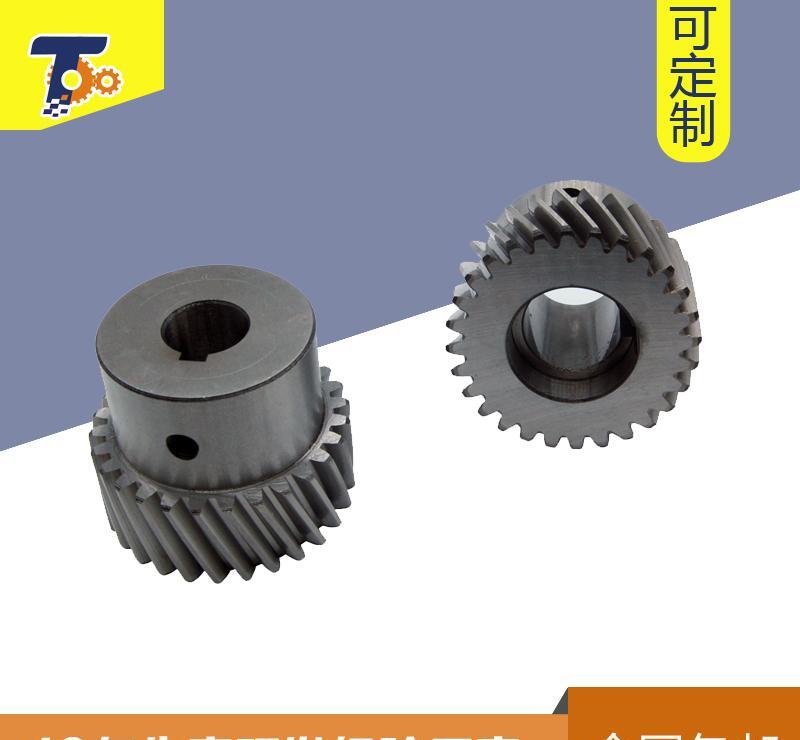

产品型号：CHR15226
精度等級︰（JIS三級）7e25
材料︰20CR
齿型︰斜齿
齿面处理：研磨
齿面处理︰热处理；硬度为45-50度
左旋角：19°31′42″
压力角︰20度
模数：1.5M
齿数：22
重量：1.3kg
适用范围:机械手
齿线形状：斜齿轮
齿轮位置：外齿轮
拍下后3天内发货，支持7天内退换货（不因为产品本身质量问题的邮费自理
斜齿轮（helical gear）不完全是螺旋齿轮，应该说，螺旋齿轮是两个斜齿轮的啮合方式，由它们在空间传递力的方向不同来区分。 普通的直齿轮沿齿宽同时进入啮合，因而产生冲击振动噪音，传动不平稳。 斜齿圆柱齿轮传动则优于直齿，且可凑紧中心距用于高速重载。 斜齿轮减速机是新颖减速传动装置。采用最优化，模块组合体系先进的设计理念，具有体积小、重量轻、传递转矩大、起动平稳、传动比分级精细，可根据用户要求进行任意连接和多种安装位置的选择。优点
（1）啮合性好，传动平稳、噪声小。
（2）重合度大，降低了每对齿轮的载荷，提高了齿轮的承载能力。
（3）不产生根切的最少齿数少。
适用于重负荷、高精度、高刚性、高速度、长行程之CNC工具机、铣床、钻床、车床、加工中心、光纤激光切割机械、木工加工中心机械、焊接机械、石材机械等；适用于工厂自动化快速移载机构、机器人手臂抓取机构、智能立体仓库，冲压机械手，桁架机械手等。
齿条驱动是一种非常高效的传动方式，通常被采用于轴向力较大的应用。它的优势是驱动单元整个行程长度上能保持相同的钢性；另外，对于行程大于2米的应用还具有非常好的经济性。
齿条驱动是通过齿轮在一根固定的齿条上的来回转动实现传动的。原则上齿条分为两种形式：直齿条和斜齿条，标准件单根为1米，可定制长度为3米，多根齿条可无限长度任意对接。
齿条可以根据客户要求进行铣削或者研磨加工，齿条可采用不同的材质，进行不同的硬化处理。根据不同的承载情况，客户可选择齿面材质调质、感应淬火、激光淬火等工艺。
标准齿条模数1～12做为工业的标准规格，不管直齿还是斜齿，均为现货供应。高精度齿条达DIN5和DIN6级精度，节距误差低于0.015毫米/米
