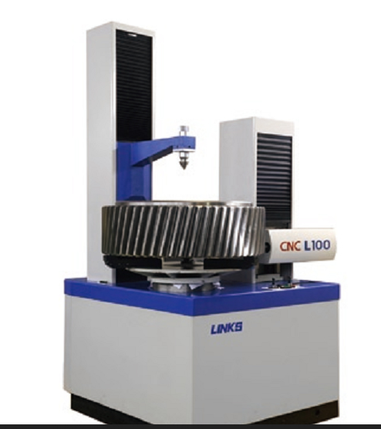

供应LINKS/哈量L100齿轮测量仪

A.用途：

L80、L100型齿轮测量中心，基本配置软件可以测量圆柱齿轮，可选测量软件有：齿轮滚刀测量软件、蜗轮滚刀测量软件、剃齿刀测量软件、插齿刀测量软件、蜗杆测量软件、蜗轮测量软件、直锥齿轮测量软件、斜锥齿轮测量软件等，并可按照用户要求扩展。


B.特点：

• 主机结构紧凑，测量精度高，示值稳定，外形美观。测量主机采用四坐标测量系统；德国进口长、圆光栅传感器；瑞士TESA高精度电感测头；密珠滚动导轨。
• CNC系统采用新型运动控制卡，DDR电机驱动的全闭环轨迹控制。
• 软件功能齐全、内容丰富，用户可根据被测工件，选择测量项目。圆柱齿轮测量结果可按GB10095-2008、DIN3926-1978、ISO1328、AGMA-2000-A88等多种评定标准进行自动评定；齿廓K形图、齿廓凸度、螺旋线轮齿鼓度等项目的评定。
• 软件操作简便，被测工件一次装卡，由计算机控制自动完成测量，测量效率高；齿廓和螺旋线偏差可由用户自由选齿测量；测量曲线评定范围可由鼠标拖动；测量速度可由操作者在软件中选择。
• 可由用户选择多种打印报表格式；测量参数修改时可以从新计算绘图；测量中间数据可由用户选择存储，用于分析；可视化参数输入。

C.技术规格：

• 技术规格/型号	L80	L100
  可测齿轮模数	1-20mm	1-20mm
  可测齿轮最大外径	800mm	1000mm
  上下顶尖距离	40-1000mm	100-1100mm
  测头至下顶尖距离	20-600mm	20-600mm
  可测螺旋角范围	0°-90°	0°-90°
  可测工件最大重量	1000kg	1500kg
  仪器净重	2500kg	2600kg
  仪器毛重	3000kg	3100kg
  主机尺寸(长×宽×高)	1400mm×1310mm×2408mm	1465mm×1435mm×2590mm
  包装外形尺寸(长×宽×高)	1600mm×1700mm×2257mm	1650mm×1760mm×2357mm
  工件立柱包装箱尺寸(长×宽×高)	1760mm×800mm×957mm	2000mm×1000mm×1165mm
  微机箱包装尺寸(长×宽×高)	1700mm×1030mm×1107mm	1700mm×1030mm×1107mm

D.仪器的组成:

1.基本配置：

• 测量主机...................................1台
• 微型计算机.................................1台
• 微机内控桌.................................1台
• 打印机.....................................1台
• 球测头：φ1,φ2,φ3,φ4.............各1个共4件
• 带动器.....................................1套
• 测杆.......................................1套
• 标准芯轴...................................2根
• 打印纸.....................................1包

2.可选附件（价格另议）：

• 渐开线、螺旋线样板..........................1块
• 高精度标准齿轮..............................1个
• 可涨芯轴....................................1套
• 稳压电源....................................1台
