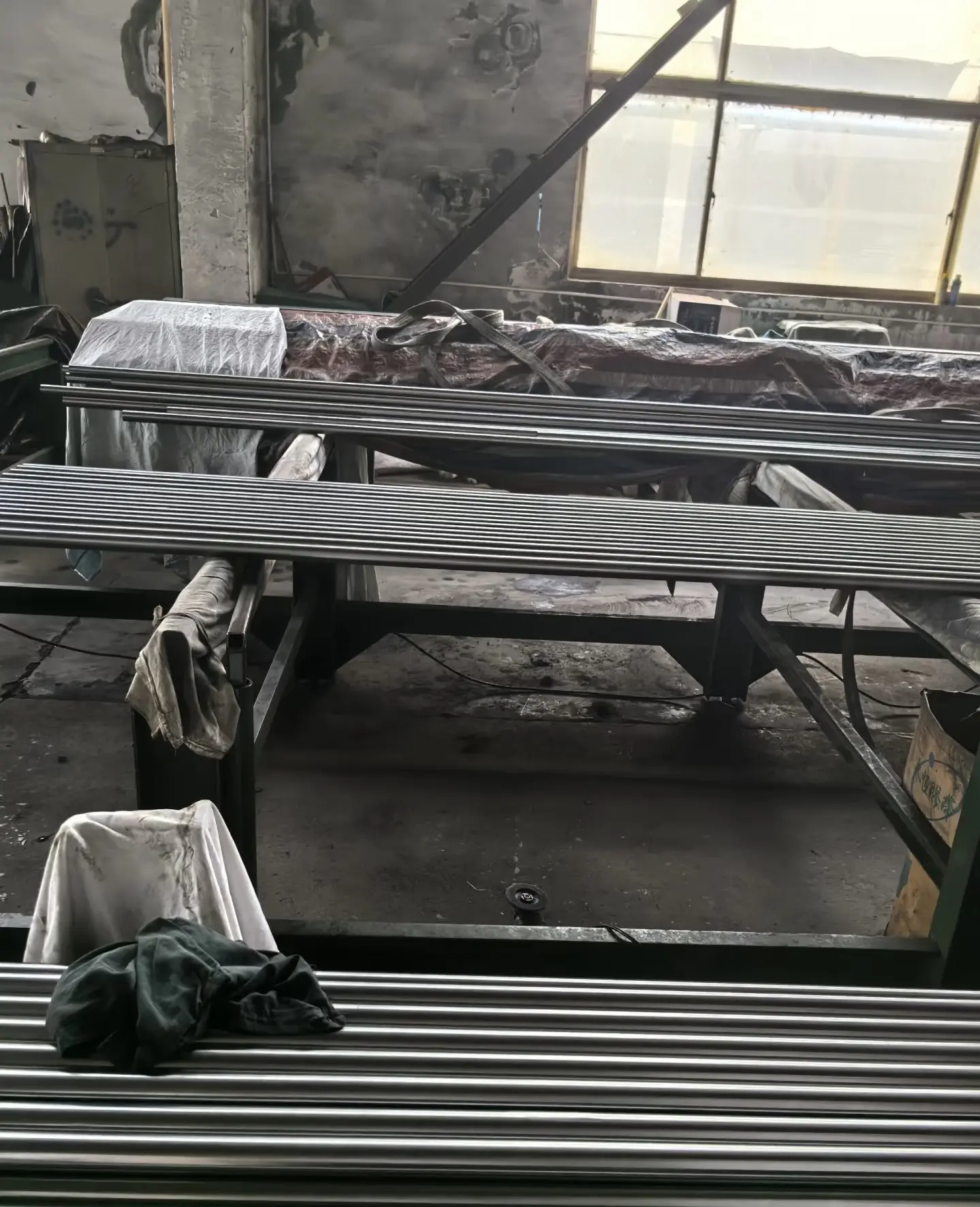

重庆40CrMiMoA无缝钢管热处理加工成型标准机械齿轮管材加工厂批发

40CrNiMoA材质的深层力学逻辑

40CrNiMoA并非普通合金结构钢的简单叠加，而是碳、铬、镍、钼四元素在奥氏体化与控冷过程中形成的协同强化体系。碳提供基础强度骨架，铬提升淬透性并稳定回火组织，镍改善低温韧性与晶界结合力，钼则抑制回火脆性并细化原始奥氏体晶粒。重庆灼光物资有限公司所供管材严格按GB/T 3077—2015执行冶炼与轧制，锭坯经三重真空脱气处理，硫磷含量分别控制在≤0.015%与≤0.012%，避免夹杂物沿轧制方向拉长形成应力集中源。这种成分与纯净度控制，使成品管在-40℃冲击功实测值稳定高于60J，远超标准要求的34J。机械齿轮轴类对扭转疲劳寿命极为敏感，而40CrNiMoA经调质后表面硬度达28–32HRC，心部保持18–22HRC梯度过渡，这种硬度落差正是抵抗齿根弯曲疲劳裂纹萌生的关键物理屏障。

热处理工艺链的buketidai性

从荒管到成品管，热处理不是单一工序，而是包含正火+淬火+高温回火三阶段闭环。重庆灼光物资有限公司采用连续式辊底炉进行正火，温度波动±5℃以内，保温时间依据壁厚jingque计算，确保原始组织均匀化；淬火采用PAG水溶性介质分级冷却，避免马氏体转变区过快冷却导致微裂纹；回火则在氮气保护井式炉中完成，温度设定为580℃±3℃，保温时间按直径每25mm计1小时。该工艺链直接决定残余应力分布——经X射线衍射检测，表面压应力达-120MPa以上，显著延缓齿轮啮合过程中的接触疲劳剥落。未经此完整热处理流程的40CrNiMoA管，在同等载荷下齿面点蚀发生周期缩短40%以上。部分客户曾尝试外协热处理，但因温控精度不足与装炉方式不当，导致同批管材硬度离散度超过±3HRC，Zui终影响齿轮啮合精度等级。

重庆本地化加工服务的实质价值

重庆作为西南装备制造业核心枢纽，拥有长江上游Zui大规模的重型机械集群与成套液压系统生产基地。灼光物资扎根于此，不仅提供管材本体，更构建覆盖镀铬、酸洗钝化、磷化、镀锌等全链条表面处理能力。[重庆镀铬无缝钢管]需求集中于液压缸筒与精密导向轴，公司采用硬铬电镀工艺，镀层厚度控制在0.03–0.05mm，结合力达JB/T 5067标准一级；[重庆无缝钢管酸洗钝化]面向化工泵阀用管，采用硝酸-qingfusuan混合液分段浸渍，钝化膜致密度经蓝点法验证达ISO 16028 Class 2级；[重庆液压镀铬钢管]特别强化镀层孔隙率控制，每平方厘米孔隙数≤3个；[重庆无缝管酸洗磷化厂家]针对齿轮箱壳体用管，磷化膜结晶尺寸≤5μm，涂层附着力达0级（划格法）；[重庆镀锌加工无缝钢管]则采用热浸镀锌+离心甩干工艺，锌层附着量≥600g/m²且无漏镀点。本地化意味着无需跨省转运，表面处理后直接进入下游机加工环节，减少二次吊装变形风险。

机械齿轮管材的结构适配设计

齿轮轴类用管并非越厚越好，其壁厚选择需匹配模数、齿宽与支撑跨距。灼光物资技术团队依据AGMA 2001-D04标准建立校核模型：当模数m≥6且跨距L＞300mm时，推荐壁厚t＝0.25D（D为外径），此比例兼顾抗弯刚度与重量平衡；若用于行星轮架等旋转部件，则增加0.5mm余量以补偿动平衡去重余量。内孔表面粗糙度Ra≤0.8μm为强制要求，否则影响渗碳层均匀性；椭圆度公差控制在±0.15mm以内，防止热处理后产生非对称畸变。实际交付中，每批次提供第三方检测报告，含金相组织（回火索氏体+少量铁素体）、晶粒度（ASTM No.7–8级）、超声波探伤（GB/T 5777–2008 L3级）三项核心数据。这些参数共同构成齿轮传动系统长寿命运行的底层保障。

批量采购与质量追溯体系

灼光物资实行“一卷一码”质量追溯机制，每吨管材对应唯一激光刻印二维码，扫码可查看熔炼炉号、热处理曲线图、力学性能实测值及表面处理工艺参数。针对年用量超500吨的齿轮制造企业，提供定制化物流方案：按机加工排程分批次配送，避免仓储积压导致表面氧化；支持按齿形加工需求切割定尺，误差控制在±1mm；同步开放检测数据接口，便于客户ERP系统自动抓取质保文件。当前产品定价为3227.00元每吨，该价格已包含热处理、无损检测及指定表面处理工艺成本。相比单纯采购毛管再外协加工，综合成本降低12%–18%，且交付周期压缩至7个工作日以内。重庆地区客户享有优先排产权，订单确认后48小时内启动热处理工序，确保关键零部件生产节奏不受原材料制约。
