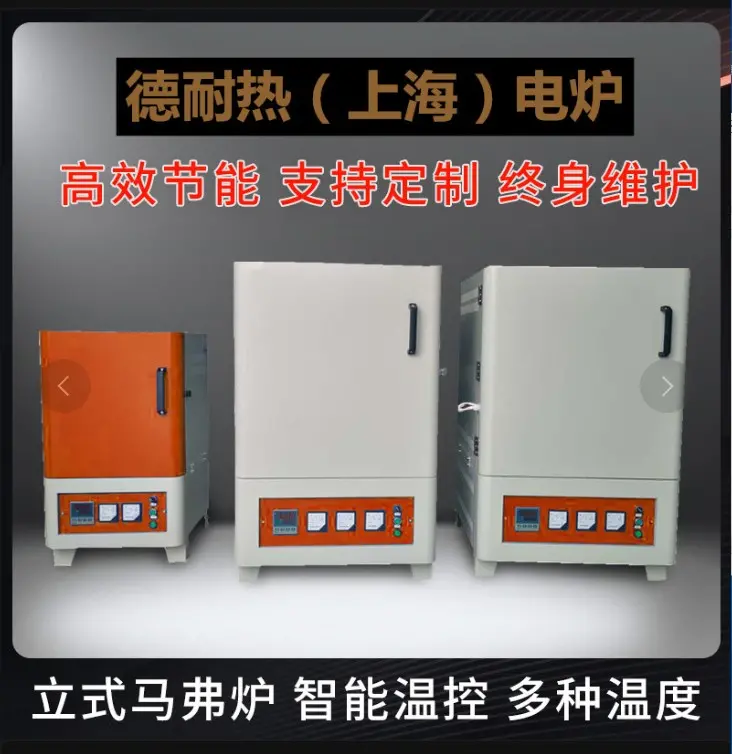

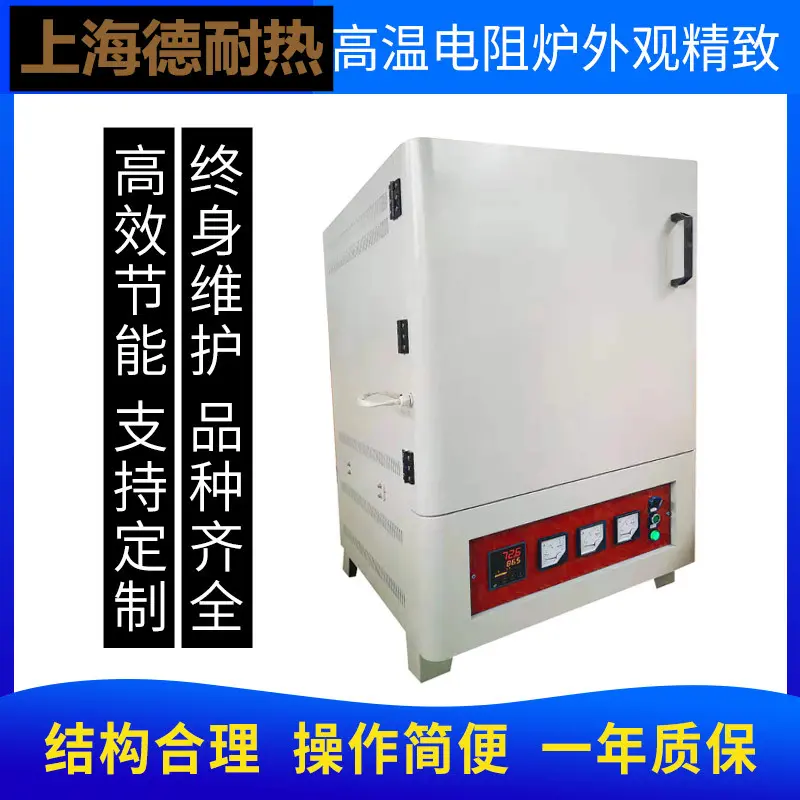

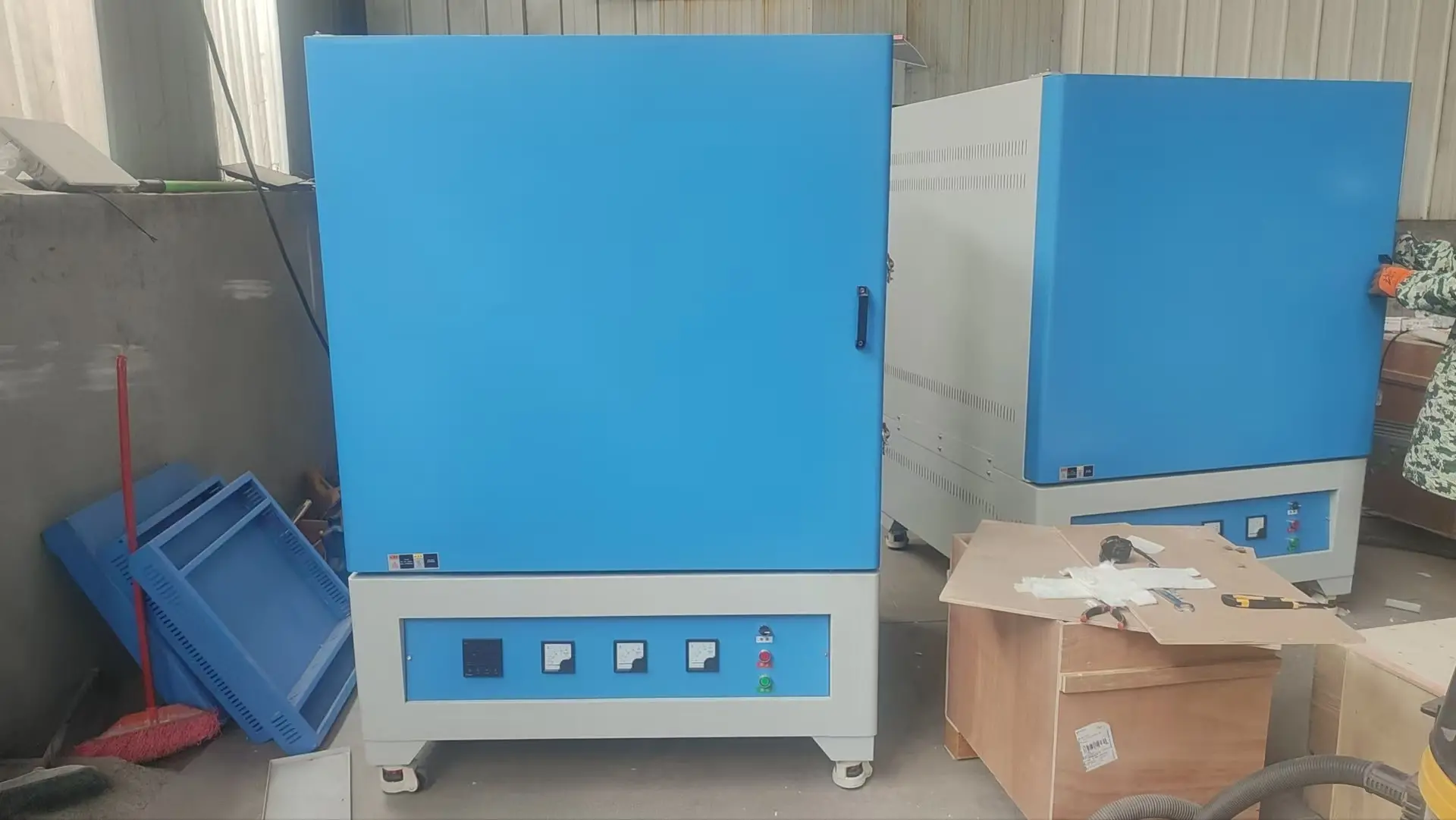

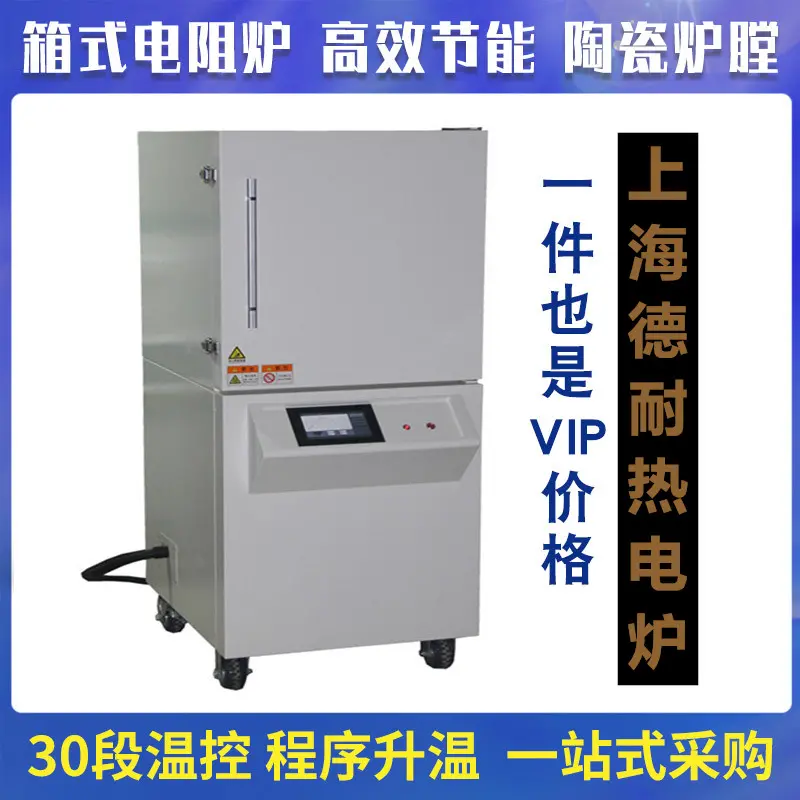

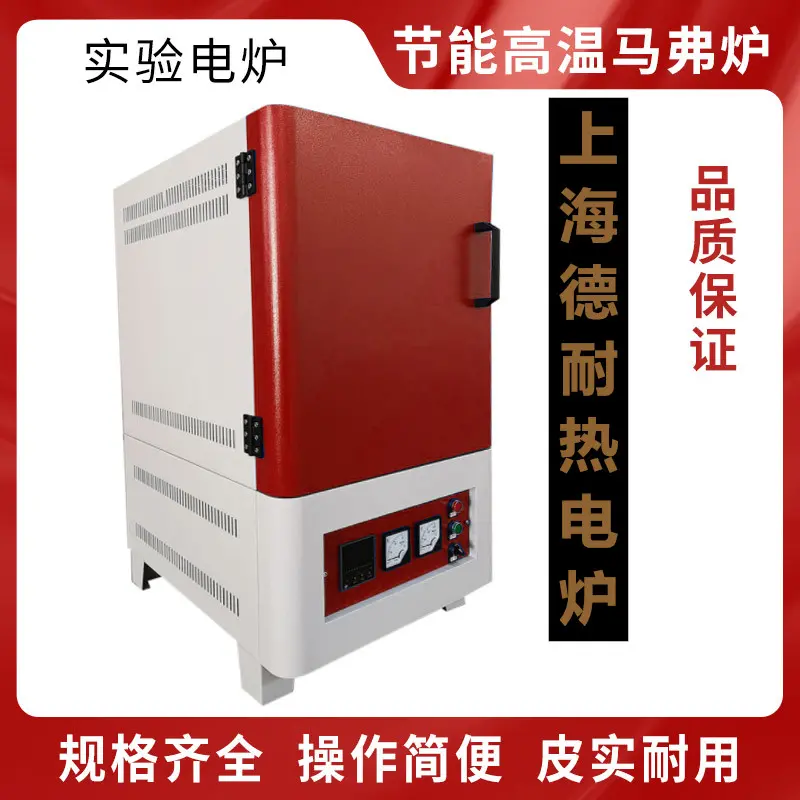

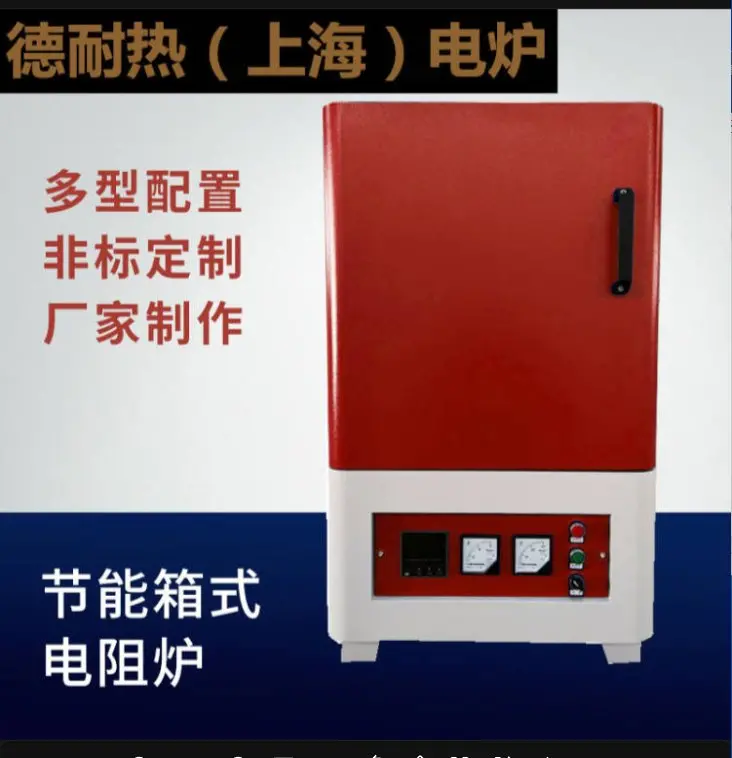

吉林科研院校实验用1600度陶瓷烧结箱式马弗炉

二、智能科研级温控系统（满足论文数据溯源需求）

1. 控制主机

7 寸工业触摸屏智能 AI-PID 自整定，50 段升降温 / 保温 / 降温可编程，99 套实验工艺配方存储、断电记忆；支持 U 盘导出完整温度曲线、RS485 电脑上位机通讯，配套数据记录软件，实验数据可存档用于论文、课题报告。

• 控温精度：单点 ±1℃；炉膛全域温场均匀度 ±2~3℃

• 功率调节：固态可控硅软启动调压，无电流冲击，大幅延长硅钼棒使用寿命

2. 测温与加热元件（1600℃高温标配）

1. 测温：B 型双铂铑热电偶（0~1800℃），高温无漂移、抗氧化、真空环境稳定；独立超温保护仪表 + 断偶声光报警双重防护，杜绝实验报废。

2. 加热体：1800 级 U 型硅钼棒，四面环绕布置，辐射加热均匀；空气 / 氮气 / 氩气气氛下寿命 3000h 以上，更换便捷，适配陶瓷长时间恒温烧结。

3. 升温速率规范（科研标准）

• 室温～1400℃：0.1~10℃/min 可调

• 1400~1600℃高温段：≤2~3℃/min，降低陶瓷坯体、炉膛热震开裂风险

三、陶瓷纤维炉膛核心结构（科研高纯实验专用）

1. 炉膛材质1700℃高纯氧化铝多晶陶瓷纤维一体成型模块，多层复合隔热，耐温 1700℃；低蓄热、升降温速度快，相比传统耐火砖炉节能 45% 以上；不掉粉、无杂质析出，不污染高纯陶瓷粉体、透明陶瓷样品。

2. 承重配置炉膛底部加厚纤维承重垫板 + 碳化硅承烧板，标准承重 10~60kg，可定制重载底板，多层摆放刚玉坩埚、陶瓷生坯舟皿。

3. 双层风冷炉体内外双层钢板夹层强制风冷，长时间高温运行外壳表面≤60℃，实验室室内使用防烫安全；整机型钢加固，长期高温不易变形。

4. 炉门结构侧开弹簧压紧密封炉门，内嵌陶瓷纤维隔热密封条；标配开门断电联锁，开门瞬间切断全部加热电源，杜绝高温辐射烫伤；可选高温石英观察窗，实时观察陶瓷烧结形变、结晶状态。

四、院校常用标准炉膛尺寸（全尺寸非标定制）

小型课题打样：200×150×150mm（8L）、200×200×200mm（12L）通用材料实验室：300×200×200mm、400×300×300mm（24L）中试放大课题组：500×400×400mm、600×500×500mm长宽高可按需缩小 / 加大，适配大尺寸陶瓷素坯烧结。

五、三种工况选配方案（高校按需选配）

1. 基础空气型（院系标配）

顶部预留大口径排气烟囱，自然对流，用于氧化烧结、陶瓷排胶、矿物灼烧、灰分测试，。

2. 简易气氛保护款（无机陶瓷 / 金属材料专业）

炉门加厚密封硅橡胶垫，配备进气阀、浮子流量计、泄压阀；通入 N₂、Ar 惰性气体，抽真空置换除氧，防止氧化锆、氮化铝、金属陶瓷烧结变色。

3. 水冷真空密封气氛款（新能源 / 高纯陶瓷课题组）

炉门加装水冷密封法兰，KF 真空抽气接口，搭配双级旋片真空泵，极限真空≤10Pa；支持真空脱脂、无氧烧结；可定制防爆气路，适配微量氢气还原陶瓷实验，配套尾气冷凝收集装置。

六、电气参数（实验室供电适配）

• 小炉膛≤300mm：单相 AC220V 50Hz

• 400mm 及以上大炉膛：三相 AC380V功率参考：200×200×200mm：7~9kW300×200×200mm：11~14kW400×300×300mm：18~22kW整机配备短路、漏电、缺相、风机故障分级电气保护。

七、实验室全套安全防护（高校实验室验收标准）

1. 温控双重防护：主仪表超温停机 + 独立超温保护器，热电偶断偶声光报警

2. 炉门安全联锁：开门自动切断加热，杜绝高温灼伤

3. 气氛 / 真空专属保护：真空不足禁止升温、超压自动泄压、带压锁死炉门无法开启

4. 风冷故障联锁：散热风机停转立即停止加热，防止炉体过热

5. 防爆泄压：炉膛顶部预留防爆泄压口，应对有机物挥发膨胀风险

6. 整机总急停按钮，实验室应急操作

八、高校陶瓷专业典型应用场景

1. 结构陶瓷：氧化铝、氧化锆、碳化硅、氮化铝陶瓷坯体高温致密烧结

2. 功能陶瓷：压电陶瓷、MLCC 瓷粉、透明陶瓷、生物陶瓷晶化热处理

3. 稀土发光材料：LED 荧光粉、稀土氧化物高温固相合成

4. 新能源材料：锂电固态电解质、陶瓷隔膜粉体煅烧、负极材料高温处理

5. 科研基础实验：矿物高温相变、催化剂焙烧、金属陶瓷无氧退火、陶瓷生坯脱脂排胶

九、对比传统耐火砖马弗炉科研优势

1. 全纤维轻量化，蓄热小，升降温速度快，单次实验周期缩短，适合多组课题循环测试；

2. 无耐火砖碎屑脱落，不会污染高纯陶瓷、透明陶瓷样品，实验重复性更好；

3. 整机轻便，实验室台面可直接摆放，无需专用承重平台；

4. 保温性能优异，外壳低温，实验室多人操作安全；

5. 局部纤维损坏可单独更换，维护成本低，适合院校长期高频使用。

十、实验室规范使用要点

1. 新炉必须分段烘炉：200℃、400℃、600℃各保温 3~4h，彻底排出纤维水汽，防止高温炉膛开裂、水汽污染陶瓷试样；

2. 含大量粘结剂、有机物的陶瓷生坯，延长 300~600℃低温保温段充分排胶，避免挥发物腐蚀硅钼棒；

3. 真空 / 气氛烧结结束后，必须降温至 200℃以下再开门泄压，防止陶瓷快速氧化变色；

4. 禁止长时间 900℃恒温保温（硅钼棒低温易粉化），工艺尽量避开 800~1000℃长时间停留；

5. 含氟、硫、碱钠钾试样需加盖密闭坩埚，避免挥发腐蚀炉膛与加热元件。

1. 核心结构与高性能保温

• 陶瓷纤维炉膛：炉膛多采用高纯氧化铝多晶莫来石纤维（或陶瓷纤维）经独特工艺构筑而成。与传统耐火砖相比，陶瓷纤维炉膛重量减轻约1/2，升温速度提高1倍，且能耗仅为普通马弗炉的40%左右。

• 双层风冷壳体：炉体采用双层结构设计并配备强制风冷系统，隔热效果。当炉内温度升至1000℃时，炉体表面温度仅约50℃（国家标准为100℃），有效避免了操作人员烫伤。

2. 加热元件与精准控温

• 硅钼棒加热：在1600℃的超高温工况下，通常采用耐高温、抗氧化的U型硅钼棒（MoSi₂）作为加热元件。其电阻不随使用时间长短发生变化，避免了加热元件老化问题。

• 智能PID控温：配备微电脑PID智能程序控制器（如7英寸彩色触摸屏+PLC系统），支持30至50段可编程升温、保温、降温曲线。控温精度通常可达±1℃，炉温均匀性控制在±5℃以内，确保实验数据的可靠性。

3. 灵活的尺寸定制与配置

• 多样化容积：实验室常规容积涵盖3L至36L（如标准尺寸150×300×120mm、400×200×250mm等）。针对科研院校的特殊实验需求，厂家通常支持从5L腔体到200L中试设备的异形或更大尺寸非标定制。

• 数据追溯与通讯：高配型号支持USB数据导出、RS485接口及通讯软件，方便科研人员进行实验数据的追溯与记录。

4. 全面的安全保护机制

• 多重安全防护：设备集成了完善的安全保护系统，包括超温自动报警与断电、热电偶断偶保护、过流/短路保护、漏电保护以及炉门开启自动断电保护。

• 来电恢复控制：具备停电后恢复供电不自动加热的功能，需人工按下启动按钮，有效避免无人值守情况下的安全隐患。
