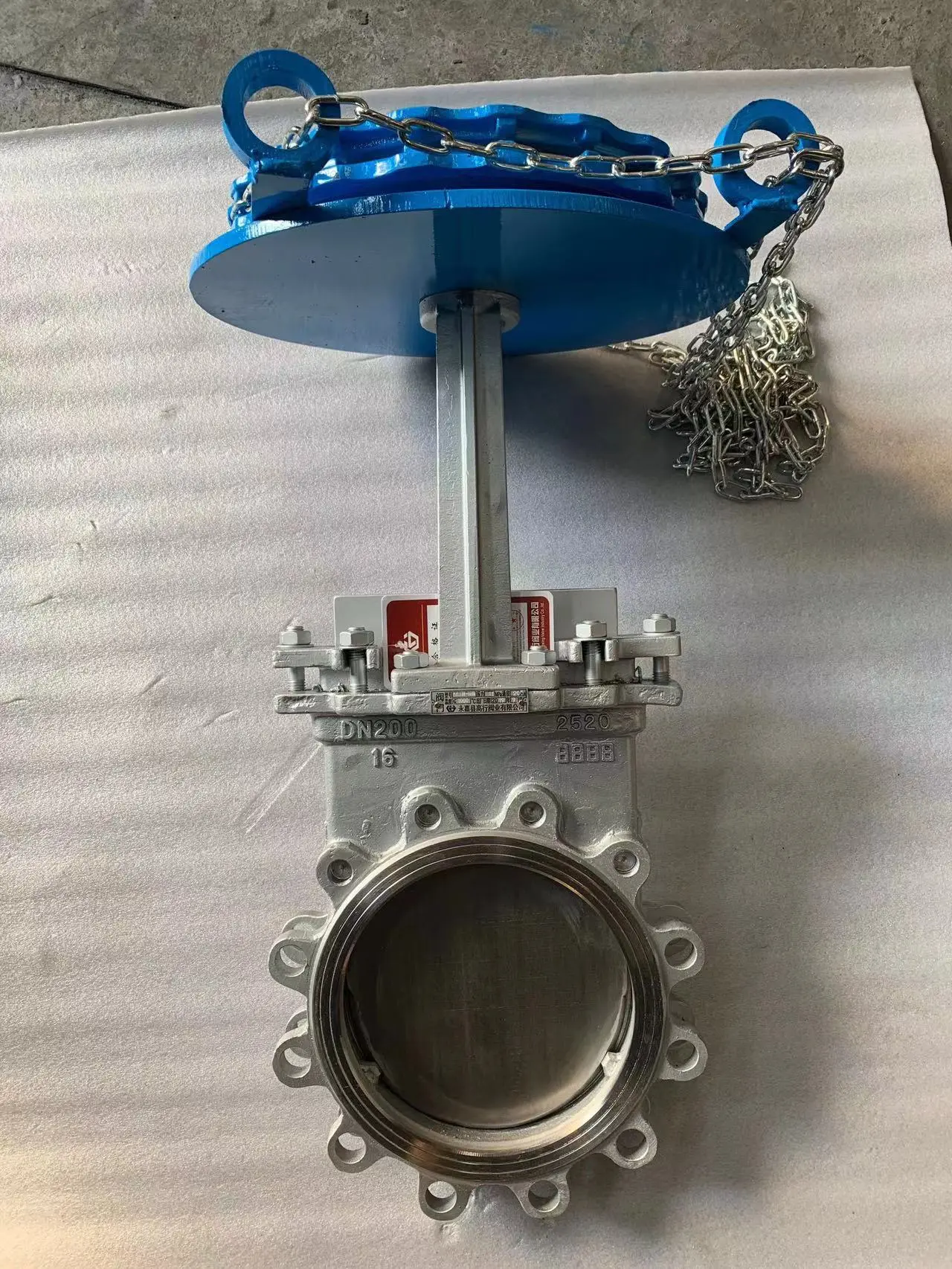

PZL73H-10C不锈钢链轮刀型闸阀

PZL73H-10C不锈钢链轮刀型闸阀产品特点 :

1、超短结构长度，节省材料，可使管路系统整体重量大大减轻

2、占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性

3、闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泻漏

4、上密封填料采用柔性 PTFE ，密封可靠、操作轻便灵活

5、闸板具有闸刀的功能，能有效的闸断介质中各类杂物

PZL73H-10C不锈钢链轮刀型闸阀安装和使用：

1)安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；

2)各连接部位螺栓，要求均匀拧紧；

3)检查填料部位要求压紧，既保证填料的密封性，又要保证插板开启灵活；

4)用户在安装阀门前必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求*性；

5)用户在安装阀门时，必须弥留阀门驱动的必要安装空间；

6)驱动装置的接线须按线路图进行；

7)阀门必须定期保养，不得随意碰撞及挤压，以免影响密封性能．

PZL73H-10C不锈钢链轮刀型闸阀技术参数：

公称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb

公称通径：DN50-1200mm NPS 2"-20"

适用温度：-38-+650℃（具体温度范围视密封副材质和介质性质而定）

连接法兰：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS

主体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M

密封型式：硬密封、软密封

泄漏量：硬密封：D级（液体0.1×DN mm3/s）软密封：A级 （零泄漏）

适用介质:糖浆、纸浆、污水、煤浆、灰、渣水混合物等

配套附件：安装法兰

具有结构紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点，可在工作压力0.6MPa-1.6MPa，使用温度-29-425℃情况下正常工作。刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物，不锈钢闸板可防止腐蚀引起的密封泄漏。

PZL73H-10C不锈钢链轮刀型闸阀主要性能规范：

PZL73H-10C不锈钢链轮刀型闸阀主要零部件材质：

PZL73H-10C不锈钢链轮刀型闸阀主要外形连接尺寸：(mm)
