齿条3模20齿伞齿轮斜齿轮螺旋齿轮锥齿轮施耐博格MSTM2-24*24*200-SL

施耐博格齿条：齿条ZST，安装工具MST 。

齿轮：直齿G 。斜齿 -右旋S，左旋SL 。

测量尺寸 -高b 宽h 长L1 ，模数m 齿数z 安装孔数量n 齿距p 。

齿轮M模数齿距2，3，4，5，6，8，10，12，特殊 16，20 。

T 公制齿距5，7.5，10，12.5，15，20 。

表面处理：C，O，I，W，M，N，V，H，S 。详情看样本

精度等级Q ：4，5，6，7，8，9，10，11 。

安装孔：D，OP，OH，X 。特殊规格按图纸订做SP 。

单根齿条Zui长3000mm，多根齿条可任意对接。

订货示例：ZST M4 -60x50x1820 -ST -C -5 -DX -SP 。

          MST -M6 -59x49x200 -SL 。

标准型斜齿右旋型号：S，精度Q -4，5，6，7，8，9，11 。

ZST M2-24*24*1000-S ，ZST M2-24*24*2000-S 。

ZST M3-29*29*1000-S ，ZST M3-29*29*2000-S 。

ZST M4-39*39*1000-S ， ZST M4-39*39*2000-S 。

ZST M5-49*39*1000-S ，ZST M5-49*39*2000-S 。

ZST M6-59*49*1000-S ，ZST M6-59*49*2000-S 。

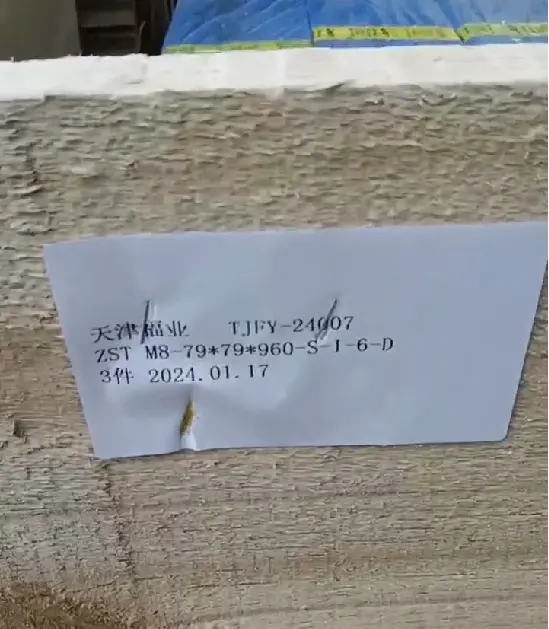

ZST M8-79*79*960-S ， ZST M8-79*79*1920-S 。

ZST M10-99*99*1000-S ，ZST M10-99*99*2000-S 。

ZST M12-120*120*1000-S 。

标准型斜齿左旋型号：SL，精度Q -4，5，6，7，8，9，11 。

MST M2-24*24*200-SL，MST M3-29*29*200-SL 。

MST M4-39*39*200-SL，MST M5-49*39*200-SL 。

MST M6-59*49*200-SL，MST M8-79*79*213-SL 。

MST M10-79*79*233-SL，MST M12-99*99*280-SL 。

标准型直齿型号：G ，精度Q -4，5，6，7，8，9，11 。

ZST M2-24*24*1005-G，ZST M2-24*24*2010-G 。

ZST M3-29*29*1017-G，ZST M3-29*29*2035-G 。

ZST M4-39*39*1005-G，ZST M4-39*39*2010-G 。

ZST M5-49*39*1005-G，ZST M5-49*39*2010-G 。

ZST M6-59*49*1017-G，ZST M6-59*49*2035-G 。

ZST M8-79*79*1005-G，ZST M8-79*79*2010-G 。

ZST M10-99*99*1005-G，ZST M10-99*99*2010-G 。

ZST M12-120*120*1017-G 。
