精密直齿轮齿条化学材质检验及金相结构分析

化学材质检验

精密直齿轮齿条的化学材质检验是确保产品质量的重要环节。以下是对精密直齿轮齿条化学材质检验的介绍：

常用材料

精密直齿轮齿条常用的材料包括：

• 16MnCr5（铬钼合金钢）：这种材料具有良好的机械性能和加工性能，常用于制造高要求的齿轮齿条。

• 中碳钢及中碳合金钢：这些材料通过感应淬火+回火工艺进行处理，以提高齿的硬度和耐磨性。

渗碳淬火+回火工艺

• 低碳钢或低碳合金钢：常用渗碳淬火+回火来提高啮合齿的硬度（耐磨性）。

• 中碳钢及中碳合金钢：多用感应淬火+回火来对齿进行强化，热处理使齿轮、齿条外强内韧。

金相结构分析

金相结构分析是评估齿轮齿条质量和性能的关键手段。以下是对精密直齿轮齿条金相结构分析的详细介绍：

金相检验过程

金相检验过程主要包括以下几个步骤：

• 切割取样：推荐使用高效、方便的砂轮切割机，切割时需注意刀片与样品的角度，以便于观察切割位置及准确角度。

• 镶嵌：对于齿轮的金相检验，通常需要对表面和芯部都进行金相组织分析或者硬度测试，建议使用EpoMetG环氧保边型树脂进行热压镶嵌。

• 研磨抛光：在镶嵌较好的情况下，磨抛会变得相对简单，可以使用不同粒度的金刚石磨盘进行磨抛。

• 腐蚀：在抛光结束后，需要对试样进行化学腐蚀，以显示其组织，对于常规碳钢，金相组织腐蚀剂通常为2%-4%的硝酸酒精溶液。

金相组织观察

• 表面淬硬层：腐蚀后试样表面形貌，清晰的观察到表面淬硬层。

• 典型回火马氏体：以齿条为例，表面淬硬区金相组织主要为典型回火马氏体，芯部主要为回火索氏体组织（少量铁素体）。

热处理效果评估

通过金相结构分析，可以有效评估热处理的效果。例如，渗碳淬火+回火工艺可以使齿轮齿条获得良好的外硬内韧的性能，这对于提高齿轮齿条的耐磨性和使用寿命具有重要意义。

应用场景

精密直齿轮齿条广泛应用于多个领域，包括但不限于：

• CNC工具机：适用于重负荷、高精度、高刚性、高速度、长行程的应用。

• 机器人手臂：适用于工厂自动化快速移载机构、机器人手臂抓取机构等。

• 自动化设备：如智能立体仓库等，精密齿轮齿条的应用可以提高设备的运行效率和可靠性。

化学材质检验和金相结构分析，可以有效确保精密直齿轮齿条的质量和性能，满足各种严苛的应用要求。

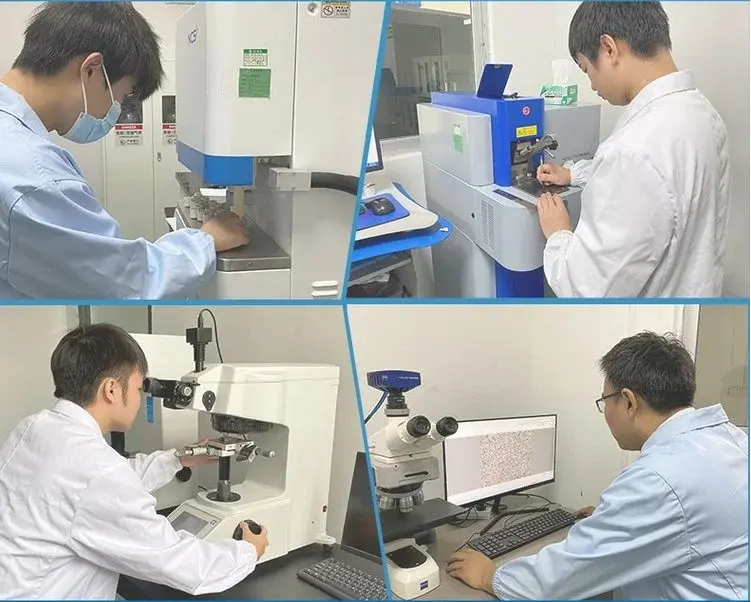

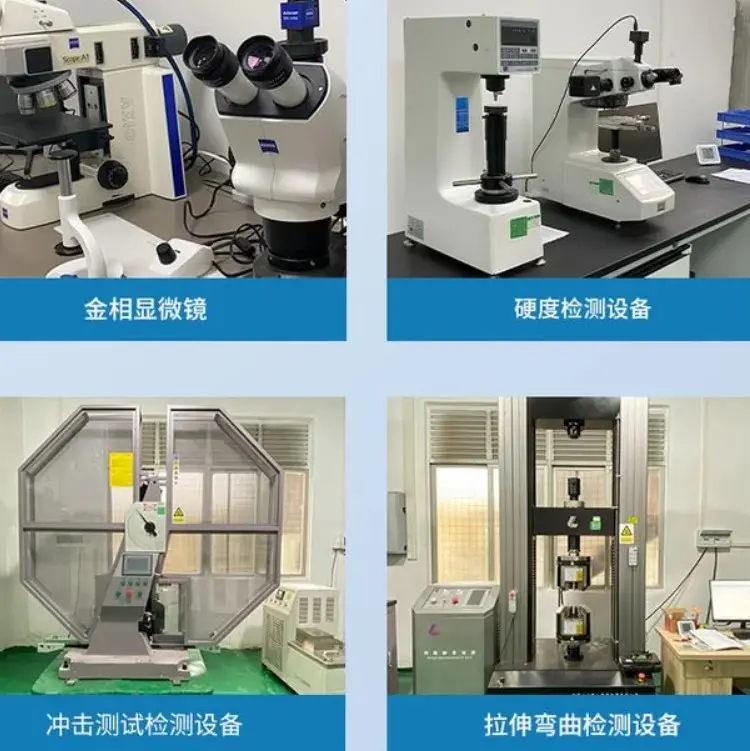

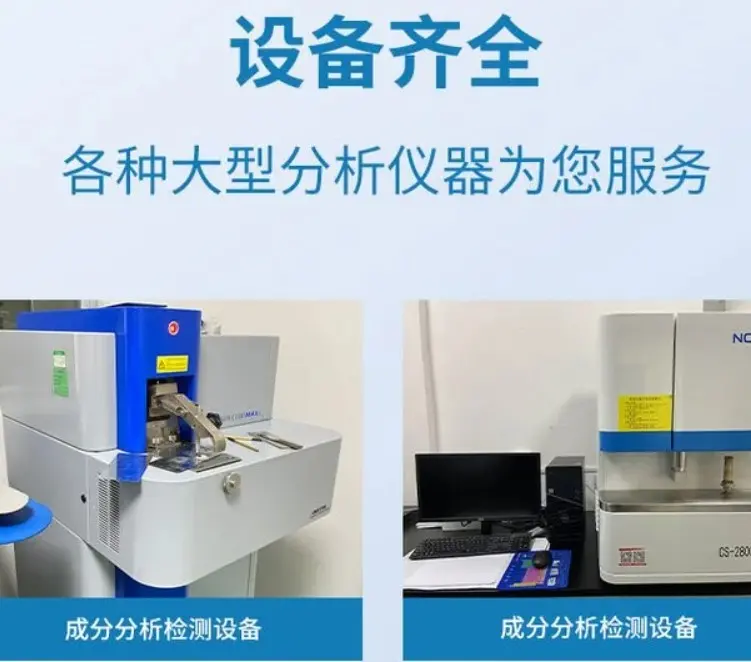

如果你有一块齿轮齿材料清楚是什么牌号,请来我司检测分析,增值服务=在依据分析结果进行准备牌号判定。想知道你的材料牌号吗, 专业材质型号检验,服务优惠,本公司专业承接：合金硬度检测，成分含量、牌号检测、涂覆盖层成分分析、微观结构、力学性能、电性能、热性能、可靠性等全面的性能测试、华瑞测检测拥有专业的检测、分析设备，经验丰富的技术服务团队、能为客户提供全方面一体化技术支持。
