伊盟云6模数控滚齿机, YMY-YK3120小模数滚齿机,高速滚齿机,齿轮加工设备

机床结构特点及用途：

YMY-YK3120数控高效滚齿机，数控轴为：径向进给X轴、切向进给Y轴、垂直进给Z轴、滚刀头架摆动A轴、刀具旋转B轴、工作台旋转C轴。(整机电子齿轮箱控制,无需机械挂轮)

该型号的数控滚齿机，采用广州数控218MC系统，各数控轴均为独立驱动，以电子链按展成原理完成圆柱直齿轮、斜齿轮、蜗轮、花键等齿轮及齿轴的加工。

机床具有如下特点：

1、立式布局.

2、X、Z采用滚柱直线道轨、工作台精密齿轮副；

3、机床配备独立的液压站和自动润滑装置。

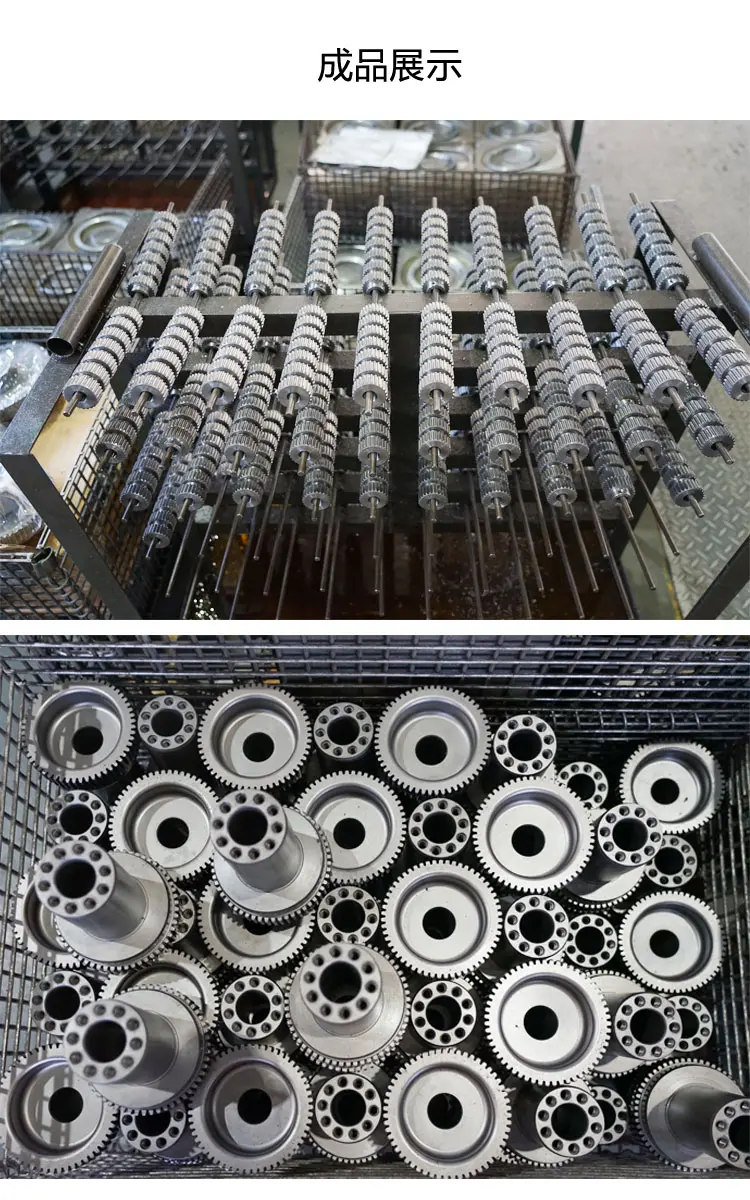

所有这些特点，使机床非常适用于减速机、农机设备、起重机械、电机齿轴等行业的花键及齿轮加工,提高生产效率节约人工成本。

主要技术参数

机床型号                      YMY-YK3120

*大加工直径                  200 mm

*大加工模数                  M6

*大切削长度                  200 mm

*大工件安装长度              360 mm

加工齿数范围                  任意齿数

滚刀*大直径                  120 mm

滚刀窜刀长度                  100 mm

滚刀心轴直径                 φ22mm、φ27mm、φ32mm（任选1套）

滚刀主轴转速                  2500r/min

工作台*高转速               200 r/min

Z轴 运动快速                3000 mm/min

X轴 运动快速                3000 mm/min

滚刀中心至工作台中心距离      35mm(*小)

刀架回转角                    ±45°

电机总容量约                 　38kw

机床外形尺寸（长×宽×高）    2580×1880×1980（mm）

机床净重约                     10吨

        江苏伊盟云齿轮技术有限公司是一家专注于齿轮加工装备全生命周期服务的创新型企业。

       通过打造一站式服务平台，为齿轮加工行业客户提供数控滚齿机、数控插齿机、数控磨齿机、拉床、车齿机、铣齿机、剃齿机、倒棱装置、齿轮热处理设备、齿轮加工自动化生产线等全类型齿轮制造方案及相关装备全生命周期服务。通过推动互联网与齿轮加工行业的融合，实现工业互联网+实体的转型。

       目前，公司汇集了国内外20余位积累了6800余种齿轮加工工艺，24小时内为客户提供齿轮加工工艺方案，为客户提供量身定制的免费技术培训。通过完整的售后服务体系建设，售后华东地区24小时内到达现场，保证客户终身享有平价的配件服务。
