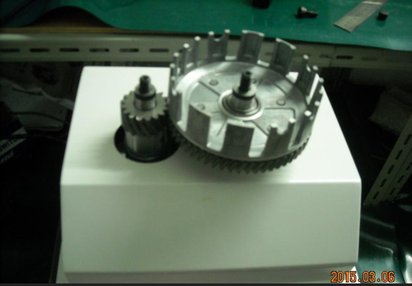

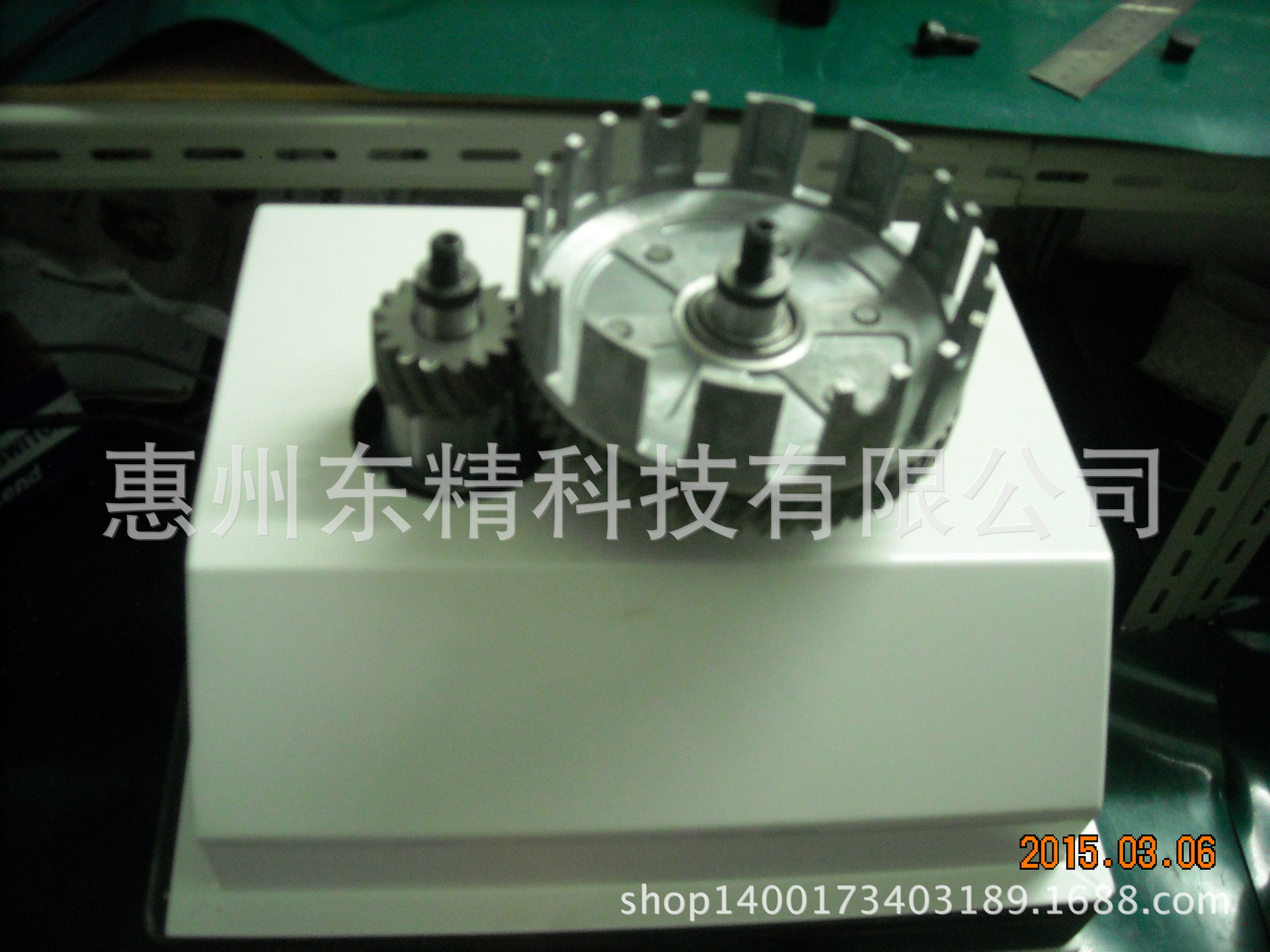

厂家直销 齿轮检测仪 齿轮M值测量仪 气动量仪 齿轮综合检测装置

 此产品的报价，不是产品实际报价，需要购买的厂家，请联系我们的客服，我们会根据您的要求给出真实的报价，我们公司的产品都是自主研发的，我们可以根据您的需要设计您需要的产品，直接这样拍下付款的不给予发货的。更多详情请咨询客服，QQ623667936

 一、概述

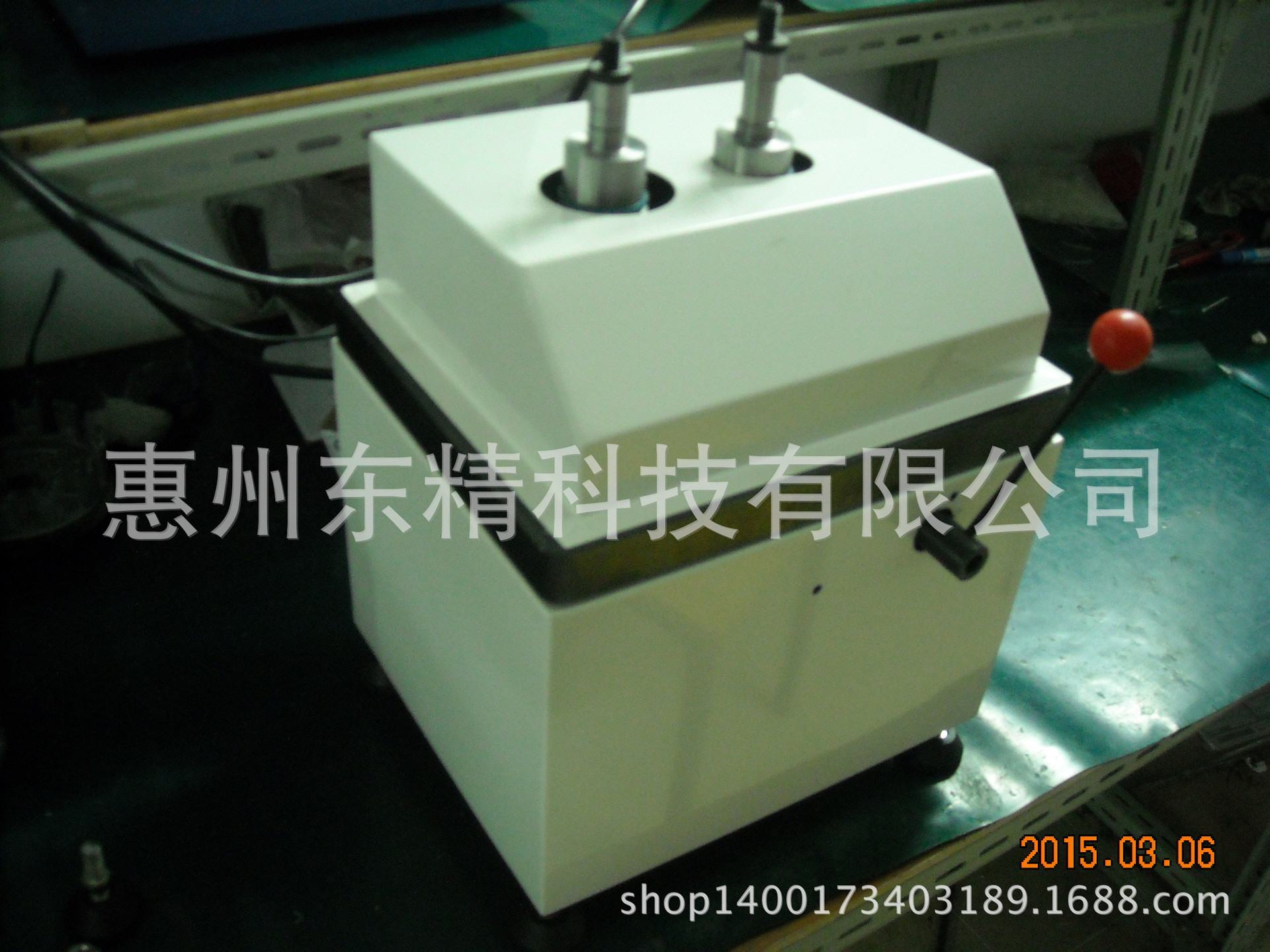

1、名称：中心距测量仪。

2、测量产品：两孔中心距

3、工作方式：人工装卸工件，自动测量。

4、测量方式：气动测量或电感测量。

5、测量分辨率0.1μm。

重复测量精度：10次重复测量同一个工件（或标准件），测量误差不大于被测尺寸公差的1/10。

6、使用环境：

交流电源220V±10%

环境温度-5～45℃，温度变化小于10℃/h。

湿度85%以下

不得在强磁场、强电场及强震动等场合使用。

远离腐蚀性液体及物品

清除工件定位及测量部位表面油污、杂质（切屑）、飞边、毛刺。

洁净干燥压缩空气，压力0.4～0.7Mpa。

二、测量方案

1、测量方案如下图所示。

本测量仪采用相对测量法测量。

本量仪除了手工上、下料外，测量动作控制以及信号采集、处理和显示、报警等，均由本综合量仪所配置的测控电箱控制，自动进行。

根据测量结果及其所设定的公差范围判断被测量工件是否合格，并通过显示器、三色指示灯（选配件）告知操作人员。

2、定位方式

以工件端面作为主定位，被测孔为辅助定位（2个气动测量头作为小间隙定位柱）。

3、测量过程

⑴  分别放入上下限标准件，进行各个喷嘴及两组气测头校对。

⑵  操作人员握持工件，保持两个定位孔对准定位销，缓慢放下，两个被测孔套入气测头，直至工件端面与定位面贴合。

⑶  按下“测量开始”按钮或脚踏开关，通气测量。

（4）测量结果可以存储、查询等。

（5）可对测量合格的工件进行分组选配。

4、适用场合

可用于汽车、摩托车零配件、冷机零配件加工中对中心距精密测量的需要。可以同时测量内径、中心距、圆度、最大最小值等。应用案例有：连杆中心距、箱体轴承孔中心距等。
