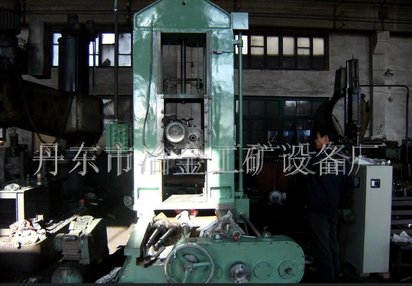

7米内外铣齿机(图)

YW9650人字齿轮铣床是使用指状形成铣刀，用以加工铸铁或钢的圆柱形齿轮，可以铣削直齿，斜齿，人字齿轮。加工齿轮的最大直径5米，最大模数M35毫米，内齿轮，外齿轮。

 二 主要技术规格
1.加工齿轮的最大直径（毫米）
7000
2.加工齿轮的最小直径（毫米）
2500
3.加工齿轮的最大模数（毫米）
35
4.加工齿轮的最大宽度（毫米）
900
5.加工齿轮的最大螺旋角（毫米）
+，-45度
6.铣刀转速范围（转/分）（共六级）
102-145
7.进给速度范围（毫米/分） 慢/快
8.25/261.8
8.主电机功率(瓦千)
5.5
9.进给电动机功率（瓦千）

3.0   10.冷却泵电动机
0.04   11.分度电动机功率（瓦千）

2.2   12.主油泵电动机

2.2
13.立铣头电动机
4.0   14.润滑泵电动机
0.37   15.机床总功率（瓦千）
17.31   16.机床轮廓齿轮（毫米）
长
6250
宽
4850
高
