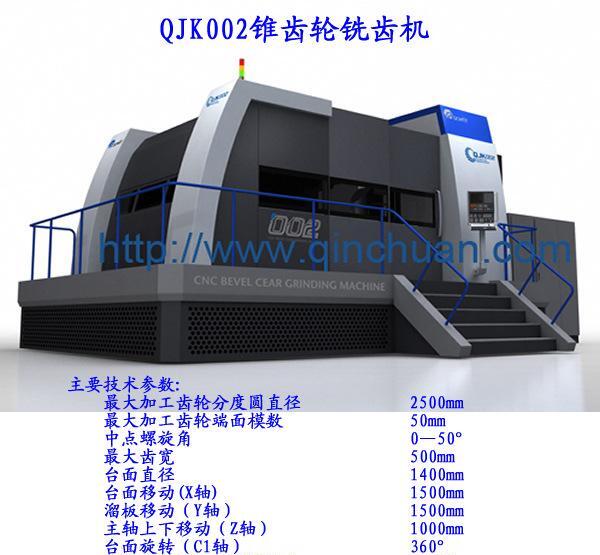

QJK002锥齿轮铣齿机

宝鸡秦川机械  齿轮加工机床

          QJK002锥齿轮铣齿机是根据国家“高档数控机床与基础制造装备科技重大专项”的要求，针对我国矿山、冶金、建材、电力、石油、船舶等行业主机设备日趋大型化、高精度化的需要开发的。

      螺旋锥齿轮应用广泛，是石油、矿山、冶金等能源开采设备,汽车、船舶等交通设备,工程机械、纺织机械、印刷机械等工业设备.

      QJK002锥齿轮铣齿机，用于最大加工齿轮分度圆直径 2500mm的软齿面的大型圆锥齿轮，采用创新的铣削工艺技术，不仅能实现大型Gleason制弧齿锥齿轮的铣削加工，还能够铣削Klingelnberg制延伸外摆线齿线锥齿轮。

      该项目的研制彻底摆脱了大型重载圆锥齿轮副长期依赖进口的局面，促进了我国船舶、石油、化工、冶金、矿山等行业制造水平。

主要技术参数:
最大加工齿轮分度圆直径                2500mm
最大加工齿轮端面模数                   50mm
中点螺旋角                                0—50°
最大齿宽                                   500mm
台面直径                                   1400mm
台面移动(X轴)                            1500mm
溜板移动（Y轴）                         1500mm
主轴上下移动（Z轴）                    1000mm
台面旋转（C1轴）                       360°
摆动头垂直旋转（C2轴）               ±50°
摆动头水平摆动（A轴）                 ±120°
