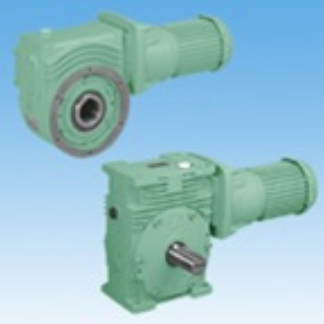

日本TSUBAKIMOTO椿本减速机蜗轮驱动系列EW200V40RD
产品详情 品牌：TSUBAKIMOTO椿本 型号：EW200V40RD 类型：无级减速器 载荷状态：均匀载荷 传动比级数：无级 轴的相对位置：卧式减速器 传动布置形式：其他 加工定制：非加工定制 样品或现货：现货 齿面硬度：硬齿面 减速比：0.2kW：1/10～1/60 输出转速范围：100-2500r/minrpm
1500.00
库存 999
产品详情
- 品牌：TSUBAKIMOTO椿本
- 型号：EW200V40RD
- 类型：无级减速器
- 载荷状态：均匀载荷
- 传动比级数：无级
- 轴的相对位置：卧式减速器
- 传动布置形式：其他
- 加工定制：非加工定制
- 样品或现货：现货
- 齿面硬度：硬齿面
- 减速比：0.2kW：1/10～1/60
- 输出转速范围：100-2500r/minrpm
- 输入转速：2000r/min
- 额定功率：2kw
- 许用扭矩：4N.m
- 使用范围：工业
- 外形尺寸：1mm
- 重量：10kg
- 蜗轮齿轮种类：圆柱形蜗轮
- 尺寸：芯间距离 25mm～70mm
- 减速比一级减速：1/10～1/60
- 减速比高减速比：1/100～1/3600
- 扭矩：12～300 N・m
蜗轮驱动 EW/EWM, EWJ/EWJM系列
- 传动能力，效率&成本的高度平衡下以确保高精度和紧凑性。
- 底脚安装为基本型，输出轴可提供实心轴或中空轴。
- 实心轴型*适于联轴器联结，链条·输送带的驱动。
- 种类丰富，有助于简化装置。
特点
・高度平衡传动能力与效率&成本。
采用圆柱形蜗轮，利用长年积累的技术追求*致的齿面传动能力，高维度融合效率与成本。
・底脚安装/安装座，输出轴可选择实心轴或空心轴。
・提供小型～中型尺寸(芯间距离25～200)。
・EWJ系列采用安装方向自由的专用箱体。
产品规格
EW 系列
蜗轮齿轮种类 圆柱形蜗轮 尺寸 小型～中型 芯间距离 80mm～200mm 减速比 一级减速 1/10～1/60 高减速比 1/100～1/3600 扭矩 300～5300 N・m
EWJ 系列
蜗轮齿轮种类 圆柱形蜗轮 尺寸 小型 芯间距离 25mm～70mm 减速比 一级减速 1/10～1/60 高减速比 1/100～1/3600 扭矩 12～300 N・m
结构
E W80～200
本图为代表例。
E WJ25～42
本图为代表例。EWJ50～70的构造有若干不同。
目录・使用说明书
- 目录数据（日语）
- 目录数据（英文）
- 使用说明书（日语）
- 使用说明书（英文）
型号示例
・一级减速 无电机 EWJ 25 E 10 L 带电机 EWJM 42 E 30 LR 040 S EWJMR 42 E 10 LR 075
・高减速比无电机 EWJ 50 T 100 R-L 带电机 EWJM 70 B 500 R-L 020 S EWMR 80 B 100 R-L 075 ｜
系列 ｜
尺寸 ｜
安装方向 ｜
减速比 ｜
轴配置 ｜
电机容量 ｜
电机安装 25
～
200 解说图
一级减速
高减速比 10：1/10
～
3600：1/3600 解说图
一级减速
高减速比 010：0.1kW
～
550：5.5kW 请参照下表
电机安装系列 记号说明 EWJM, EWM S：安装标准电机出货
SB：安装标准制动减速电机出货
SX：安装客供电机后出货
Y：电机由客户安装 EWJMR, EWMR 无代号：安装标准电机出货
B：安装标准制动减速电机出货
蜗轮驱动 EW/EWM, EWJ/EWJM系列
- 传动能力，效率&成本的高度平衡下以确保高精度和紧凑性。
- 底脚安装为基本型，输出轴可提供实心轴或中空轴。
- 实心轴型*适于联轴器联结，链条·输送带的驱动。
- 种类丰富，有助于简化装置。
特点
・高度平衡传动能力与效率&成本。
采用圆柱形蜗轮，利用长年积累的技术追求*致的齿面传动能力，高维度融合效率与成本。
・底脚安装/安装座，输出轴可选择实心轴或空心轴。
・提供小型～中型尺寸(芯间距离25～200)。
・EWJ系列采用安装方向自由的专用箱体。
产品规格
EW 系列
蜗轮齿轮种类 圆柱形蜗轮 尺寸 小型～中型 芯间距离 80mm～200mm 减速比 一级减速 1/10～1/60 高减速比 1/100～1/3600 扭矩 300～5300 N・m
EWJ 系列
蜗轮齿轮种类 圆柱形蜗轮 尺寸 小型 芯间距离 25mm～70mm 减速比 一级减速 1/10～1/60 高减速比 1/100～1/3600 扭矩 12～300 N・m
结构
E W80～200
本图为代表例。
E WJ25～42
本图为代表例。EWJ50～70的构造有若干不同。
目录・使用说明书
- 目录数据（日语）
- 目录数据（英文）
- 使用说明书（日语）
- 使用说明书（英文）
型号示例
・一级减速 无电机 EWJ 25 E 10 L 带电机 EWJM 42 E 30 LR 040 S EWJMR 42 E 10 LR 075
・高减速比无电机 EWJ 50 T 100 R-L 带电机 EWJM 70 B 500 R-L 020 S EWMR 80 B 100 R-L 075 ｜
系列 ｜
尺寸 ｜
安装方向 ｜
减速比 ｜
轴配置 ｜
电机容量 ｜
电机安装 25
～
200 解说图
一级减速
高减速比 10：1/10
～
3600：1/3600 解说图
一级减速
高减速比 010：0.1kW
～
550：5.5kW 请参照下表
电机安装系列 记号说明 EWJM, EWM S：安装标准电机出货
SB：安装标准制动减速电机出货
SX：安装客供电机后出货
Y：电机由客户安装 EWJMR, EWMR 无代号：安装标准电机出货
B：安装标准制动减速电机出货
蜗轮驱动 EW/EWM, EWJ/EWJM系列
- 传动能力，效率&成本的高度平衡下以确保高精度和紧凑性。
- 底脚安装为基本型，输出轴可提供实心轴或中空轴。
- 实心轴型*适于联轴器联结，链条·输送带的驱动。
- 种类丰富，有助于简化装置。
特点
・高度平衡传动能力与效率&成本。
采用圆柱形蜗轮，利用长年积累的技术追求*致的齿面传动能力，高维度融合效率与成本。
・底脚安装/安装座，输出轴可选择实心轴或空心轴。
・提供小型～中型尺寸(芯间距离25～200)。
・EWJ系列采用安装方向自由的专用箱体。
・高度平衡传动能力与效率&成本。
采用圆柱形蜗轮，利用长年积累的技术追求*致的齿面传动能力，高维度融合效率与成本。
・底脚安装/安装座，输出轴可选择实心轴或空心轴。
・提供小型～中型尺寸(芯间距离25～200)。
・EWJ系列采用安装方向自由的专用箱体。
产品规格
EW 系列
| 蜗轮齿轮种类 | 圆柱形蜗轮 | |
|---|---|---|
| 尺寸 | 小型～中型 | |
| 芯间距离 80mm～200mm | ||
| 减速比 | 一级减速 | 1/10～1/60 |
| 高减速比 | 1/100～1/3600 | |
| 扭矩 | 300～5300 N・m | |
EWJ 系列
| 蜗轮齿轮种类 | 圆柱形蜗轮 | |
|---|---|---|
| 尺寸 | 小型 | |
| 芯间距离 25mm～70mm | ||
| 减速比 | 一级减速 | 1/10～1/60 |
| 高减速比 | 1/100～1/3600 | |
| 扭矩 | 12～300 N・m | |
E W80～200
本图为代表例。
E WJ25～42
本图为代表例。EWJ50～70的构造有若干不同。
- 目录数据（日语）
- 目录数据（英文）
- 使用说明书（日语）
- 使用说明书（英文）
| ・一级减速 | |||||||
| 无电机 | EWJ | 25 | E | 10 | L | ||
| 带电机 | EWJM | 42 | E | 30 | LR | 040 | S |
| EWJMR | 42 | E | 10 | LR | 075 | ||
・高减速比 | |||||||
| 无电机 | EWJ | 50 | T | 100 | R-L | ||
| 带电机 | EWJM | 70 | B | 500 | R-L | 020 | S |
| EWMR | 80 | B | 100 | R-L | 075 | ||
| ｜ 系列 | ｜ 尺寸 | ｜ 安装方向 | ｜ 减速比 | ｜ 轴配置 | ｜ 电机容量 | ｜ 电机安装 | |
| 25 ～ 200 | 解说图 一级减速 高减速比 | 10：1/10 ～ 3600：1/3600 | 解说图 一级减速 高减速比 | 010：0.1kW ～ 550：5.5kW | 请参照下表 |
| 系列 | 记号说明 |
|---|---|
| EWJM, EWM | S：安装标准电机出货 SB：安装标准制动减速电机出货 SX：安装客供电机后出货 Y：电机由客户安装 |
| EWJMR, EWMR | 无代号：安装标准电机出货 B：安装标准制动减速电机出货 |
