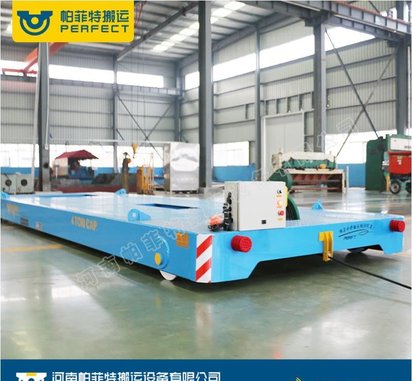

热处理设备专用轨道牵引车 轨道平板车
产品详情 品牌：帕菲特搬运 型号：BXC 产品类型：搬运设备 材质：钢 载重量：1-1000000kg 适用领域：厂区车间工件运输搬运 加工定制：是 外形尺寸：定制mm 重量：定制kg 最大运行速度：50m/min 最低台面：200mm 产 品原理 电瓶式电动平车是由铅酸蓄电池蓄满 电后，为台车的控制系统和传动系统提供
2.10
库存 999
- 品牌：帕菲特搬运
- 型号：BXC
- 产品类型：搬运设备
- 材质：钢
- 载重量：1-1000000kg
- 适用领域：厂区车间工件运输搬运
- 加工定制：是
- 外形尺寸：定制mm
- 重量：定制kg
- 最大运行速度：50m/min
- 最低台面：200mm
产 品原理
电瓶式电动平车是由铅酸蓄电池蓄满 电后，为台车的控制系统和传动系统提供电力，然后转化为传动力带动平车的前进、后退等运行。平车上可以加装液压升降系统；可加装PLC系统实现完全自动化控制。该系列车适用于高 温环境，防爆环境等恶劣环境；
此种车辆具有结构简单、使用 方便、承载能力大、不怕脏不怕砸、维护容易、使用寿命长等特点，因其方便、壮实、经济、实用、易清理等诸多优点，成为企业厂 房内部及厂房与厂房之间短距离定点频繁运载重物的首选运输工具。
BXC蓄电池供电电动平车产品参 数
平车型号 | BXC-2t | BXC-10t | BXC-20t | BXC-30t | BXC-50t | BXC-63t | BXC-80t | BXC-100t | BXC-150t | |
额定载重量(t) | 2 | 10 | 20 | 30 | 50 | 63 | 80 | 100 | 150 | |
台面尺寸(mm) | 长(L) | 2000 | 3600 | 4000 | 4500 | 5500 | 5600 | 6000 | 6500 | 10000 |
宽(W) | 1500 | 2000 | 2200 | 2200 | 2500 | 2500 | 2600 | 2800 | 3000 | |
高(H) | 450 | 500 | 550 | 600 | 650 | 750 | 800 | 900 | 1200 | |
轴距(mm) | 1200 | 2600 | 2800 | 3200 | 4200 | 4300 | 4700 | 4900 | 7000 | |
轨内侧距(mm) | 1200 | 1435 | 1435 | 1435 | 1435 | 1435 | 1800 | 2000 | 2000 | |
车轮直径(mm) | 270 | 300 | 350 | 400 | 500 | 600 | 600 | 600 | 600 | |
车轮数量(个) | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 8 | |
离地间隙(mm) | 50 | 50 | 50 | 50 | 50 | 75 | 75 | 75 | 75 | |
运行速度(米/分 钟) | 0-25 | 0-25 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-18 | |
电机功率(kw) | 1 | 1.6 | 2.2 | 3 | 5 | 8 | 8 | 10 | 15 | |
蓄电池容量(A/h) | 180 | 160 | 180 | 250 | 330 | 400 | 400 | 440 | 600 | |
蓄电池电压(v) | 24 | 48 | 48 | 48 | 48 | 72 | 72 | 72 | 72 | |
满载连续运行时间（H） | 4.32 | 4.8 | 4 | 4 | 3.3 | 3.6 | 3.6 | 3.2 | 2.9 | |
续航里程(Km) | 6.5 | 7.2 | 4.8 | 4.8 | 4 | 4.3 | 4.3 | 3.8 | 3.2 | |
最大轮压(KN) | 14.4 | 42.6 | 77.7 | 94.5 | 174 | 278.4 | 278.4 | 343.8 | 265.2 | |
参考重量(t) | 2.8 | 4.2 | 5.9 | 6.5 | 8 | 12.8 | 12.8 | 14.6 | 26.8 | |
荐用道轨型号 | P15 | P18 | P24 | P38 | P43 | P50 | P50 | QU100 | QU100 | |
工艺流程图
1选材——由起重机移动钢板由存储区到切割加工区 Preparation: Move the materials from storage to processing zone by crane
2切割——按照下料图纸使用数控切割机切割钢板 CNC Cutting: Cutting the steel plate according the drawing
3焊接——移动焊接机用于不同部位的车架进行精准焊接 Welding: Precisely weld the cart body with mobile welding machine
4打磨——对焊缝进行精打细磨并进行焊缝检查 Polish: Check and polish the weld seam
5喷漆——对每一台车进行喷底漆、面漆，完善防锈，确保 外观精美 Spraying: Spraying the primer and finish
6安装——针对车轮、车体内部整个附件进行安装 Installation: Install the wheels and other components
7调试——调试整车运行以及电气部分，调试完成后进行检 验 Debugging: Debug the function and electrical part
8测试——在发货前，将委托车进行零负荷测试和负载测试 Inspection: Inspect the cart with no-load test and full-load test by third party
售 后服务
1、公司承诺，售出的搬运设备承重安全系数不低于50% ，载重安全系数 150%。如果产品质量不达标，将承担为用户造成的一切损失。
2、免费为用户设计辅助装 置与基础图，提供技术服务与技术图纸。免费为用户安装、调试 ，达到用户满意为止。
3、公司产品实行"三包"服务。
4、公司售后服务人员一天24小时全天候为 用户服务，在接到用户有关产品一切问题的来电、来函或口头通知后，服务人员一定在4小时内予以圆满解答；如果产品发 生故障时 ，一般故障服务人员一定在 48小时内赶到现场，紧急故障一定在24小时内赶到现场，确保在最短的时间内为用户排除一切故障。
5、公司产品自售出之 日起，义务跟踪为用户全方位、多角度提供技术咨询、技 术培训、技术服务以及帮助用户解决与产品有关的所有难题，直至用户满意为止
应用领域：砖厂，建筑建材， 石材， 铁路物流，铝业， 道路， 沙场，矿山施工，装备制造，造纸，能源电力，金属加工，隧道工程，钢铁冶金，水电行业，航 天军工，船舶码头，汽车机械，炭灰行业，石油化工，铁路系统，管制行业，重点工程等。
