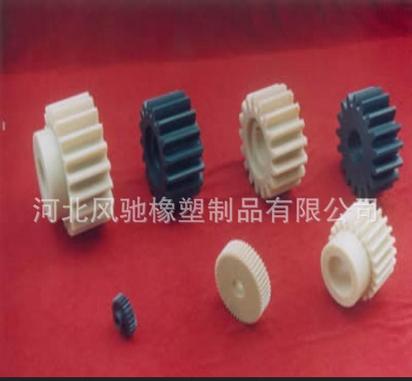

加工定做 尼龙齿轮 按客户需求 非标齿轮

MC尼龙齿轮的设计

1.MC尼龙齿轮是金属等齿轮的替代品
　　MC尼龙兼有耐疲劳、抗冲击和耐磨等性质，使其在齿轮应用上极受欢迎，已成功地应用在直齿轮、蜗轮、斜齿轮和螺旋齿轮上有25年的历史。今天在各行业，MC尼龙齿轮正不断地替代钢材、木材、铜材、铸铁、酚醛。
　　MC尼龙齿轮有如下优点；
　　　◆ 运行噪音低
　　　◆ 无润滑运行
　　　◆ 比传统的金属齿轮惯性低
　　　◆ 耐腐蚀性
　　尽管MC尼龙齿轮的强度明显比相应的金属齿轮低，由于它的低摩擦性和低惯性，以及热塑性塑料齿轮轮齿的弹性（弯曲），在很多应用上可以直接替代金属--尤其是非铁金属、铸铁和未经淬硬处理的钢材。
　　　◆ 材料强度和是否需要润滑？
　　　◆ 节圆的线速率？
　　　◆ 所需的服务时间？
　　　◆ 工作条件下的环境温度？

2.直齿轮的设计
步骤1
　　获得需要的应用数据
　　模数，P
　　齿数，N
　　压力角，PA
　　齿宽，f (英寸)
　　输入速度，n (RPM)
　　输入扭矩，TI
　　或 输入马力，HPI
步骤2
　　获得推导数据和修正系数
　　节圆直径，DP=N/P
　　齿形系数，y
　　屈服应力，Sb
　　工作寿命系数，CS
　　速率因素，CV
　　材料强度因素，Cm
　　温度修正系数，CT
　　◆ 环境温度〈100oF, CT=1
　　◆ 100oF<环境温度<200oF
　　　　　　CT=1/1(1+α(T-100oF))
　　这里， α=0.022 对应 MC尼龙
　　　　　 α=0.004 对应尼龙101
　　　　　 α=0.010 对应聚甲醛

MC尼龙齿轮的设计

5.装 配
　　MC尼龙非常适合制造批量比较小例如500件）的大型齿轮。首先浇铸成毛坯件，然后机械加工成制品，其过程与金属齿轮的加工相似。
　　这里提供改进MC尼龙直齿轮适用性的方法，通常采用一系列的技术来保证齿轮与轴之间的固定，包括：
　　◆ 传递的力矩较低时，通过开键槽或滚花軸进行压配；
　　◆ 对于较便宜的低力矩齿轮，可用螺丝固定；
　　◆ 对于数量较少的驱动齿轮，通过螺栓沿齿宽连接一个金属轮毂固定；
　　◆ 传递的力矩较大时，采用机械式开键槽固定。键槽倒圆角后要比方形更好地消除拐角处的应力集中。最小的拐角键槽面积计算公式如下：
　　　　　A = 63000H/nrSk
　　这里：A=键槽面积
　　　　　H=传递马力
　　　　　n=齿速(rpm’s)
　　　　　r=平均键槽半径
　　　　　Sk=最大允许的键槽应力，见表15。

　　如果从上面公式确定的键槽尺寸不实用，那么应采用带键的法兰式轮毂和检查板，检查板用螺栓连接在齿轮上，螺栓处于特别的节圆半径上。所需螺栓数量及其直径按下面公式计算：

　　最少螺栓数目= 63000HP/ n r1A1Sk

　　r1=螺栓的节圆半径
　　A1=螺栓的投影面积（螺栓直径X与螺栓接触的齿宽）
　　在装齿轮时不要过度拧紧螺栓，以免齿轮在正常运转状况下，因材料膨胀导致齿轮破裂或者螺栓被剪断。而且，尽管尼龙垫圈的使用效果较满意，但我们推荐使用杯形垫圈或相似产品。

设计要点

　 在设计MC尼龙齿轮时，不仅要考虑材料的许用应力，还要考虑它的形变因素。
◆ 塑料齿轮和金属齿轮相配合时，散热性和其他性能最理想。当全为塑料齿轮系统运
　 行时，建议使用不相同的材料（如尼龙和酚醛塑料）。
◆ 因磨擦热和环境条件的变化，塑料比金属热膨胀系数高许多，塑料齿轮需要足够的
　 齿隙，建议齿隙的大小用下列公式计算：

　　　　当齿数为35以下时，齿隙= (0.06～0.1) P (模数)
　　　　当齿数为35以上时，齿隙按照HACHMAN提出的实验公式计算。

◆ 整个齿根都倒圆角、压力角200 的齿轮，其屈服强度比14.50压力角的齿轮得到极大
　 提高，其负荷能力比后者增加15%，或者在同等条件下延长其使用寿命3.5倍。
◆ 在满足负荷情况下，考虑选择最小齿的设计，这样使高速运行产生的齿热最少。
◆ 为了使齿轮具有更高的扭矩，可以考虑将机械加工的钢件直接铸造在齿轮里。
◆ 在所提供的环境因素诸如温度、湿度和化学条件下，MC尼龙齿轮通常优于其它工程
　 塑料。材料的选择既取决于环境也取决于操作运行条件。
◆ MC尼龙的使用温度极限约120℃，当摩擦热引起的温度上升超过此极限时，齿轮将无
　 法正常工作；如负载不变时，摩擦热随着齿轮转速的增高而增大，极限情况下甚至
　 导致齿牙表面熔融。因此，我们建议MC尼龙齿轮的最大线速度应该限制在25 m/s以
　 内。

齿形系数
