法思特GICL7宽型鼓形齿式联轴器 内孔60-100 内齿圈较宽

GICL 宽型鼓形齿式联轴器是符合工业重载传动需求的标准型挠性联轴器，常被简称为 GICL 型鼓形齿联轴器，和带中间轴的 GICLZ 型同属一类系列产品，广泛适配短距离、高扭矩的工业传动场景，以下是其详细信息：

1. 核心技术参数
   该系列联轴器型号涵盖 GICL1 - GICL30，不同型号参数差异显著，以部分典型型号为例，整体参数范围及特点如下：

   参数类型	范围 / 典型特性
   额定转矩	0.63 - 数百 kN・m，如 GICL1 为 0.63kN・m，随型号增大转矩大幅提升，适配从轻型到重型的不同负载
   许用转速	可达 4000r/min，型号越大许用转速越低，如 GICL1 许用转速 4000r/min，GICL13 降至 1530r/min，匹配重载低速的工况规律
   轴孔规格	轴孔范围覆盖 25 - 200mm 以上，如 GICL1 适配 25 - 38mm 轴孔，GICL13 适配 160 - 200mm 轴孔，轴孔长度对应 44 - 352mm 等不同规格
   补偿量	角向补偿约 ±1°，轴向窜动允许 ±1 - 3mm，径向补偿 0.5 - 1mm，可化解轴系安装偏差和工况变形带来的不对中问题

2. 结构与性能优势

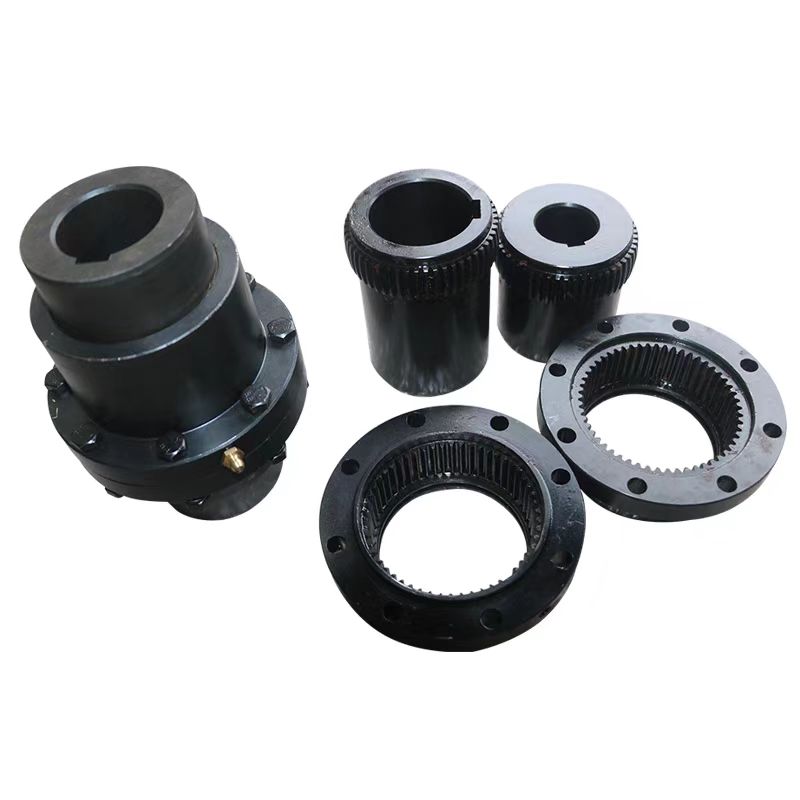

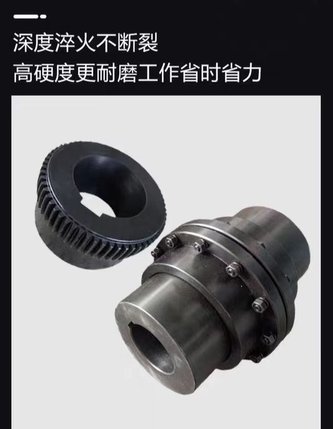

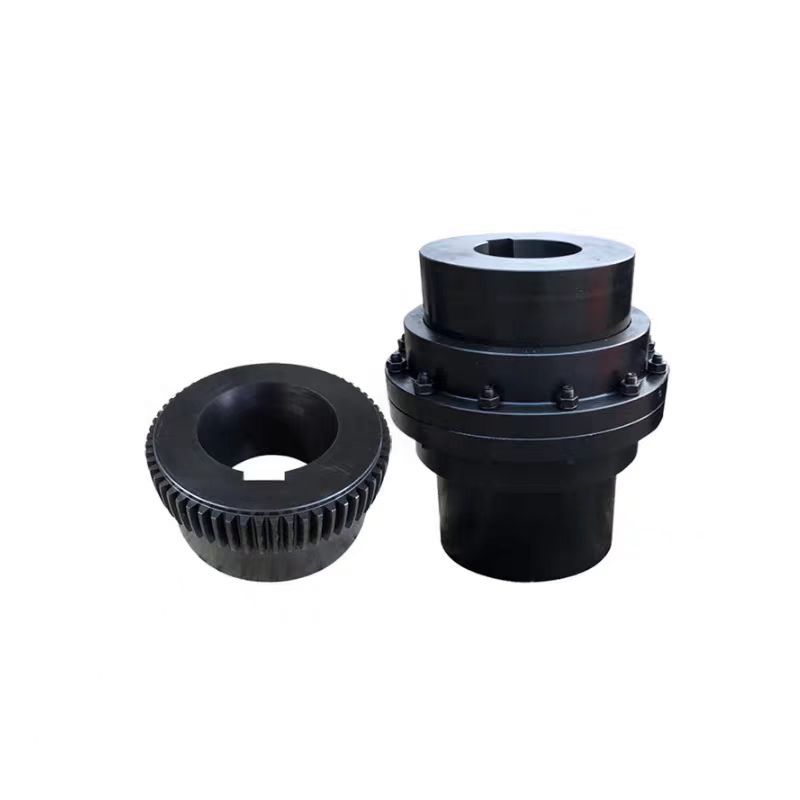

   • 结构设计：主要由等齿数的半联轴器、内齿圈和外法兰组成，无中间轴，结构紧凑。核心部件外齿套和内齿圈多采用 42CrMo 等高合金钢，齿面经渗碳淬火处理，硬度可达 HRC58 - 62，耐磨性强；搭配端盖与螺栓的密封结构，能有效留存润滑脂，阻挡粉尘、水汽等污染物进入齿面。
   • 核心性能：相比直齿联轴器，鼓形齿的球面齿廓设计让齿面接触更均匀，在相同外形尺寸下，承载能力提升明显，转矩传递效率高达 99% 以上。同时运行时噪声低，且齿面磨损相对平缓，维护周期长；能适应 - 30℃ - 150℃的温度范围，可选不锈钢材质应对化工等腐蚀工况。
