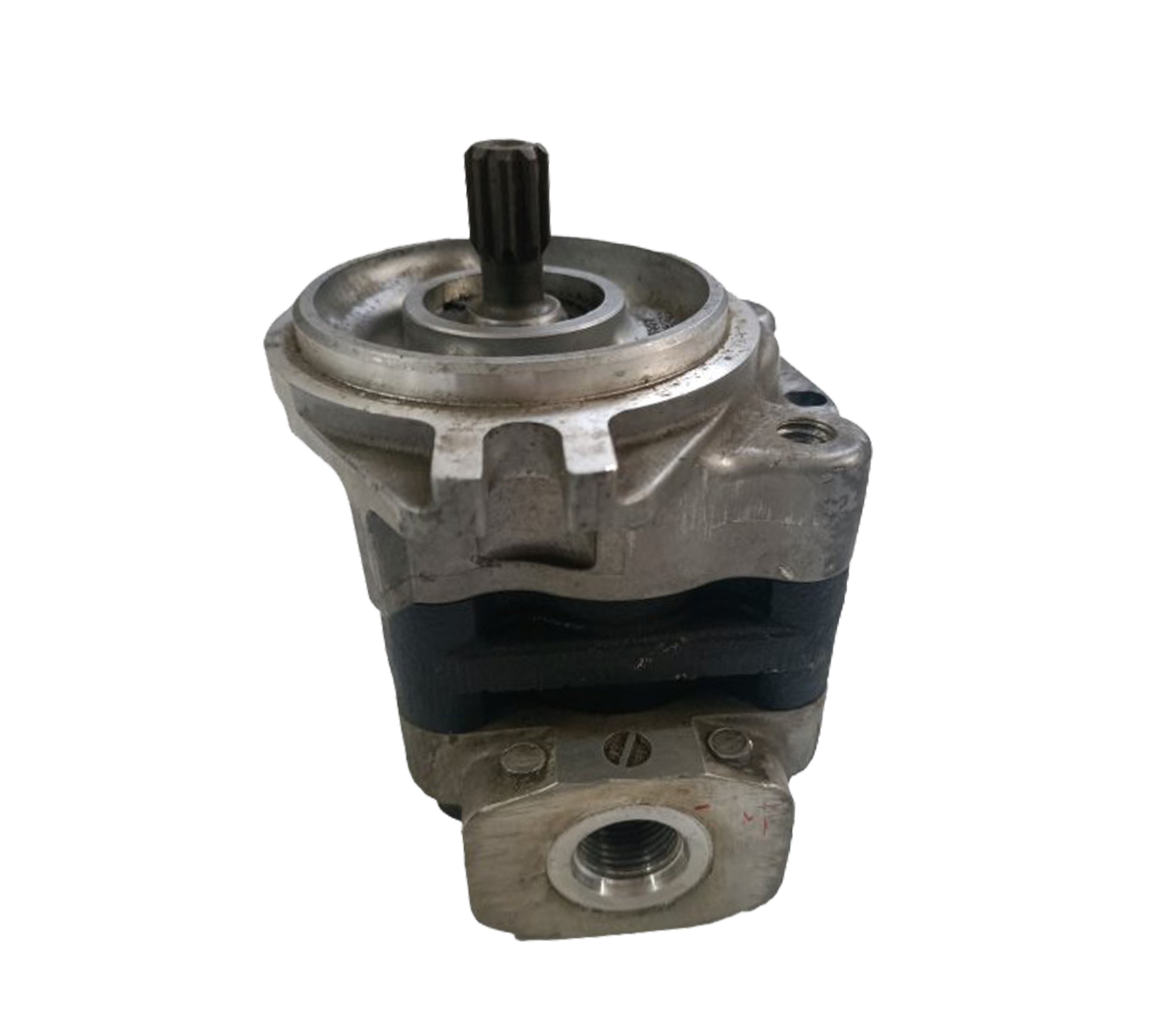

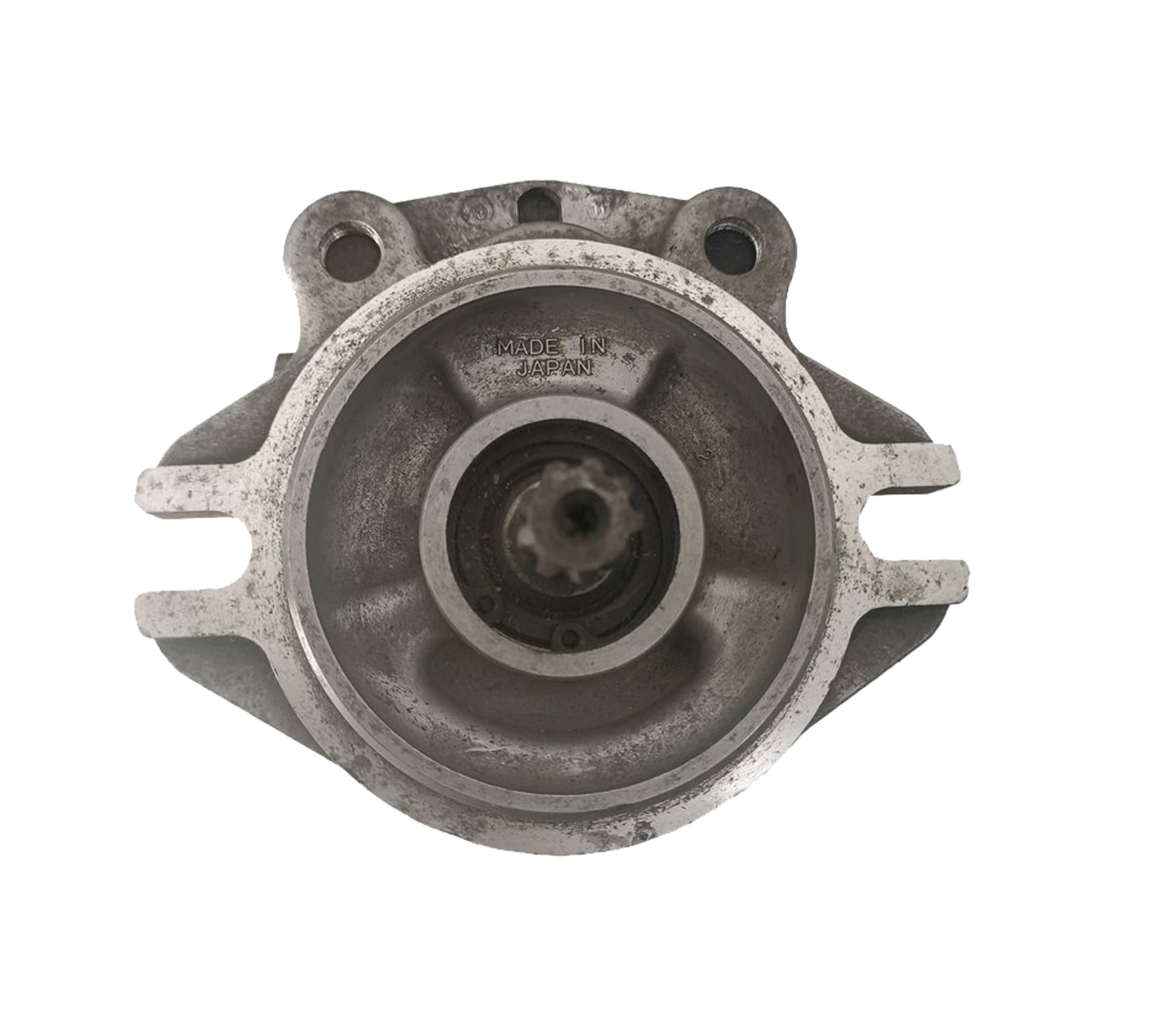

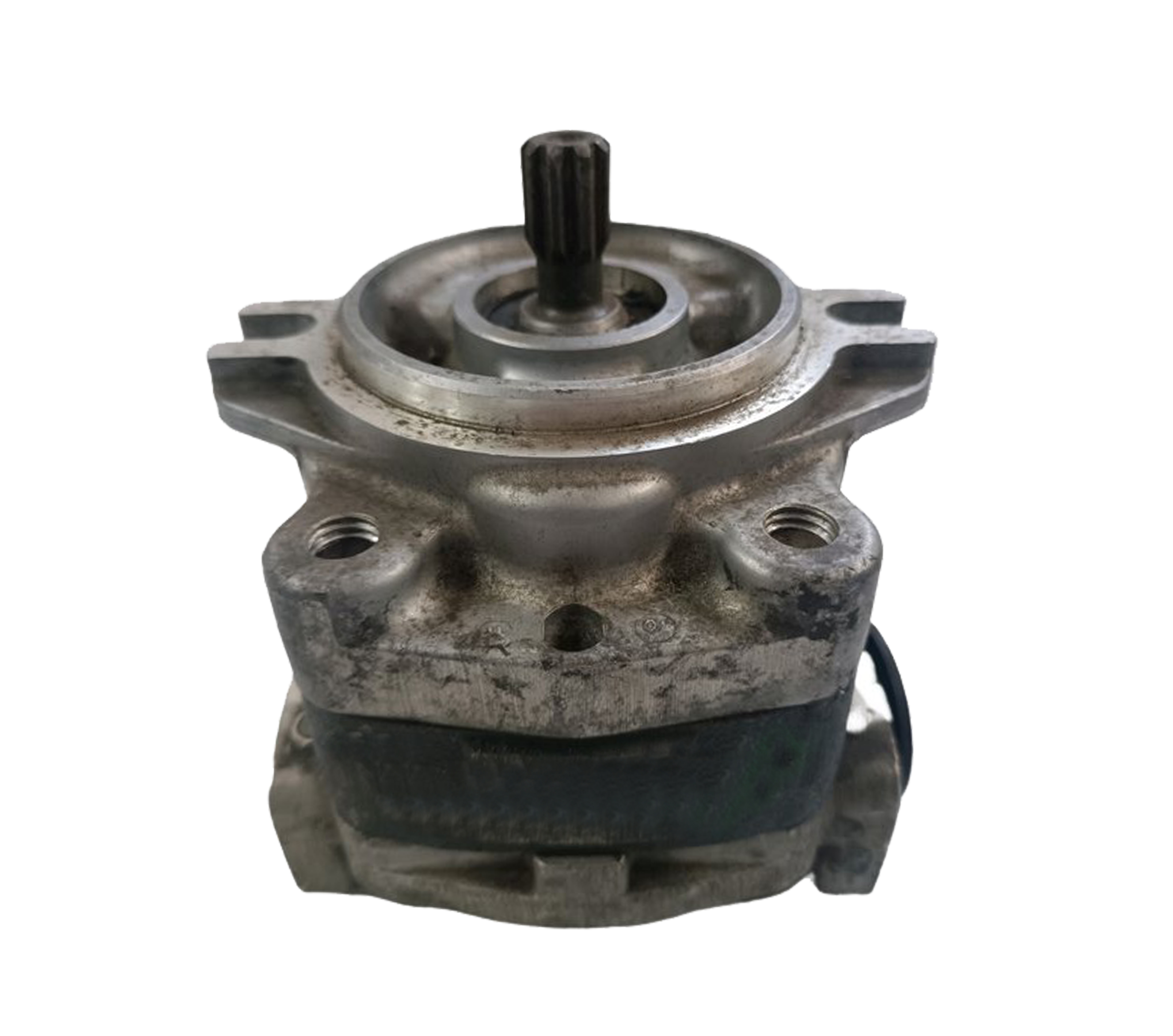

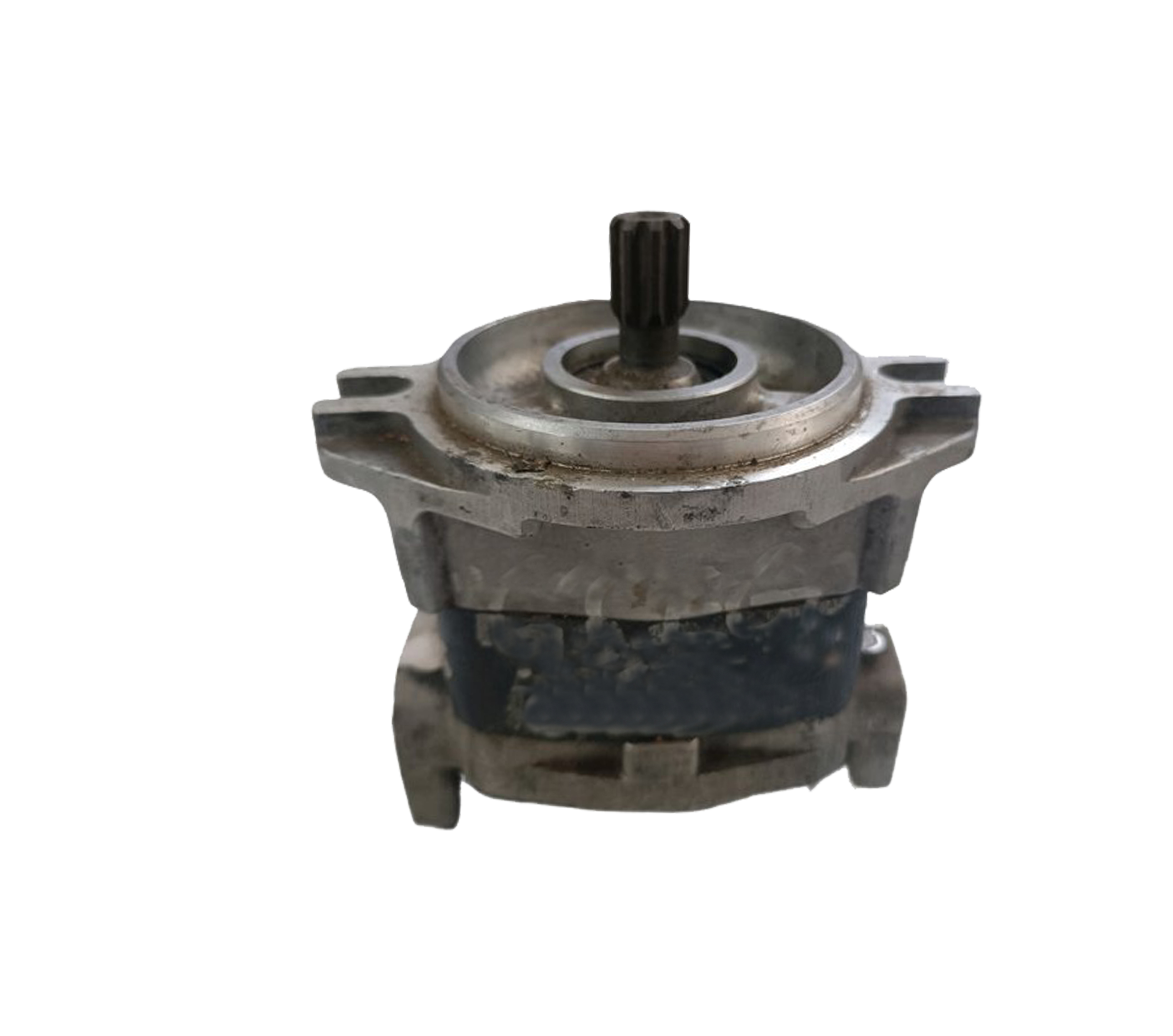

斗山大宇DOOSA滑移铲装载机配康明斯A2300发动机液压齿轮油泵

叉车外啮合单联齿轮泵的型号说明和定义

  叉车齿轮泵型号定义有相对的标注方式，但是不同的生产企业也有各自的产品系列即产品代号，针对叉车齿轮泵的基本参数：压力等级，齿轮模数，公称排量，安装型式，油口型式，输出轴型式，旋向等基本都有相同的型号定义，单联外啮合单联齿轮泵的型号定义举例说明如下：

①   产品代号 Product code:CBT.CBF,CBKL,CBHE,CBHY,CBGX,CBNZQ,CBN,CBQ,CBHZA,CBHZ,CBHC,CBKE等，CB是chilunbeng拼音中 C（chii齿）和B（beng泵）首个字母缩写

②    压力等级 Pressure grade   F: 20MPa，G:25Mpa,D 10Mpa,E  16Mpa

③    齿轮模数 Gear modulus   1,2,3,4,5

④    公称排量 Nominal displacement (mL/r) :排量范围0.6ml/r-63ml/r

⑤    安装形式 Mounting       A: 菱形法兰 ，O为菱形，R为矩形，S为方形

⑥    油口形式 Joining port   F: 法兰联接 Flange   L: 螺纹联接 Screw，T表示为特殊/special

⑦    轴伸形式 Shaft end      P:单键/平键 Plain key   Φ: SAE花键 SAE spline   H: 矩形花键 Rectangle spline

                                                 X: 渐开线花键 Involute spline:B表示扁口， Y表示圆锥

⑧    旋　　向 Rotation         L: Left (逆时针 Counterclockwise)   R: 右旋 Right (顺时针 Clockwise is omitted)，T表示双向旋转Bidirectional rotation
