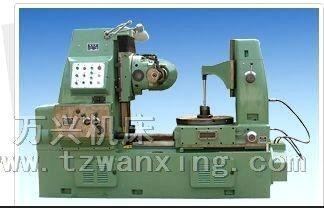

Y31125ET滚齿机

工件直径

有小立柱：1000m

工件必轴座孔锥度

莫氏6号

无小立柱：2200mm

模数

16mm

工作台直径

950mm

加工宽度

500mm

主轴转速级数
及转速范围

7级16-125r/min

工件最少齿数

刀架滑板快速移动速度

不大于520mm/min

刀架垂直行程

800mm

工作台快速移动速度

不大于470m/min

刀架回旋角度

±600

工作台面到外支架轴承端面的距离

最小700mm
1200mm

滚刀轴心到工作台面的距离

1000mm
最小200mm

轴向进给量级数及进给量范围

8级0.39-4.39mm/r

主轴孔锥度

莫氏6号

主电动机功率及同步转速

N＝11KW 1500r/min

允许安装滚刀的

直径245mm

轴向快速电动机功率及同步转速

N＝3KW 1500r/min

长度220mm

滚刀轴向移动量

100mm

工作台快速电动机功率及同步转速

N=1.5KW,1000r/min

滚刀心轴直径

27 32 40 50

液压泵电动机功率、同步转速

N=1.5KW,1000r/min

滚刀轴心到工作台轴心间的距离

1250mm
最小 100mm

冷却泵电动功率、同步转速

N=1.5KW,1000r/min

工作台液压快速移动距离

200mm

机床重量

15000kg

工作台孔直径

200mm

机床轮廓尺寸

3995X2040X2700mm
