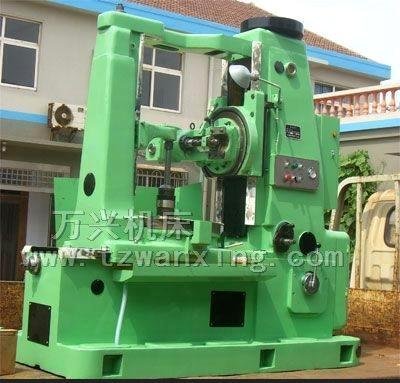

Y3180H滚齿机

工件直径

有小立柱：550m

工作台孔直径

80mm

无小立柱：800mm

模数

10mm

工件必轴座孔锥度

莫氏5号

加工宽度

300mm

工作台直径

650mm

工件最少齿数

主轴转速级数
及转速范围

8级40-200r/min

刀架垂直行程

350mm

刀架滑板快速移动速度

不大于540mm/min

刀架回旋角度

2400

工作台快速移动速度

不大于500m/min

滚刀轴心到工作台面的距离

585mm
最小235mm

工作台面到外支架轴承端面的距离

最小400mm
600mm

主轴孔锥度

莫氏5号

轴向进给量级数及进给量范围

12级0.4-4mm/r

允许安装滚刀的

直径180mm

主电动机功率及同步转速

N＝5.5KW 1500r/min

长度180mm

滚刀轴向移动量

50mm

轴向快速电动机功率及同步转速

N＝1.1KW 1500r/min

滚刀心轴直径

22 27 32 40

工作台快速电动机功率及同步转速

N=0.55KW,1500r/min

滚刀轴心到工作台轴心间的距离

550mm
最小 50mm

机床重量级

5500kg

工作台液压快速移动距离

50mm

机床轮廓尺寸

2752X1490X1870mm
