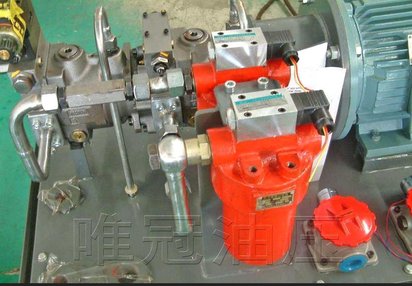

弧齿锥齿轮铣齿机液压站

此液压站是为天津机床产配置的弧齿锥齿轮铣齿机液压站，这种弧齿锥齿轮铣齿机的设备如下：

一.机床的主要用途和特点

　　本机床是能够使用多种加工方法，加工最大直径Ф500毫米，最大模数12毫米的弧齿锥齿轮，零度齿锥齿轮及准双曲面齿轮的数控弧齿锥齿轮铣齿机。特别适于成批或大量生产中粗、精加工轿车、轻中型卡车和工程机械等车桥用传动的主动轮加工。

　　二.机床主要性能和结构特点

　　1.本机床系三轴数控弧齿锥齿轮铣齿机，即摇台运动(X轴)，工件主轴运动(Y轴)、床鞍进给运动(Z轴)。三轴均可实现数控轴控制和联动。刀盘的旋转(S轴)速度由变频电机控制实现无级调速。

　　2.本机床摇台和工件箱部件均采用高精度双导程蜗轮副传动，并采取了多项增强结构刚性和传动刚性的措施，保证了本机床加工精度并提高了机床生产率和使用寿命。

　　3.本机床装有最大刀倾角为30°的刀具主轴倾斜机构，不但可加工最小传动比为2.5：1的半滚切主动轮，而且能实现更好的轮齿接触区修正。

　　4.本机床调整无需更换挂轮，减少了机床调整时间。

　　5.本机床采用数控设定的进给运动，简化了用户操作并有利于提高切齿效率。

　　6.机床的数控系统，主要电气、液压元件、轴承和密封件均采用优质进口件，从而保证了机床的可靠性。

　　7.本机床配置独立密封的电气控制柜，可选配空调或热交换器。

　　8.本机床可配置安全防护罩和自动排屑器。
