天津一机铣齿机 YKD2212小模数数控弧齿锥齿轮铣齿机
产品详情 '天津机床厂铣齿机YKD2212一．机床的主要用途 天津一机铣齿机机床集我厂多年研究开发弧齿锥齿轮铣齿机床及数控技术应用经验，采用现代设计方法和机电一体化技术而研制的新型数控弧齿锥齿轮铣齿机。 本系列机床特别适用于加工汽车、摩托车行业中小规格弧齿锥齿轮及准双曲面齿轮，同时也适用于高档电动工业缝纫机及电动工具等
28.00
库存 999
天津机床厂铣齿机YKD2212一．机床的主要用途
天津一机铣齿机机床集我厂多年研究开发弧齿锥齿轮铣齿机床及数控技术应用经验，采用现代设计方法和机电一体化技术而研制的新型数控弧齿锥齿轮铣齿机。

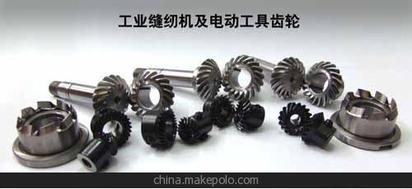

本系列机床特别适用于加工汽车、摩托车行业中小规格弧齿锥齿轮及准双曲面齿轮，同时也适用于高档电动工业缝纫机及电动工具等行业的小模数弧齿锥齿轮及准双曲面齿轮。最适用于成批生产，也可用于大量及单件小批生产。
二．机床主要性能和结构特点
1．本系列机床系三轴数控弧齿锥齿轮铣齿机，即摇台回转（X轴）、工件主轴回转（Y轴）、床鞍进给（Z轴）三轴联动完成铣齿运动，刀轴的旋转由变频电机控制实现无级调速。
2．本系列机床调整方便，可根据不同切削方法的要求，对滚切、分齿、切深进给、铣刀转速、摇台反向进行程序设定，同时可大大提高机床加工效率。
3．本系列机床手动对刀时，主电机断电，Z轴设有软、硬二重极限保护，具有安全保护功能。
4．机床采用高精度圆柱齿轮副或蜗轮副传动，保持了摇台结构的高动态刚性和对理论齿面的高精度加工，切齿精度均可稳定达到6级。
5．本系列机床采用德国西门子（SIEMENS）公司802D系统，同时根据用户要求可配置日本法那克（FANUC）公司的数控系统，实现机床的自动循环控制、手动控制及故障诊断。
6．本系列机床具有独立、密封的电气控制柜，并配置空调。
7．本系列机床可选配防护罩和自动排屑装置。机床规格参数
| YKD2212 | YKD2220A | ||||
（一）被加工工件尺寸 | ||||||
最大加工模数 | mm | 2.5 | 4 | |||
最大节锥母线长度 | mm | 65（螺旋角30°时） | 103（螺旋角35°时） | |||
最大节圆直径 | mm | 125（螺旋角30°，传动比10：1及2：1时） | 200（螺旋角35°，传动比10：1时） | |||
根锥角 | 最大 |
| 90° | 90° | ||
最Min. |
| 4° | 4° | |||
最大传动比 |
| 10：1 | 10：1 | |||
齿圈最大齿宽 | mm | 20 | 30 | |||
最大齿高 | mm | 6 | 8 | |||
加工齿数 |
| 5-100 | 5~100 | |||
（二）工件主轴主要参数 | ||||||
主轴锥孔大端直径 | mm | 31.269 | 44.399 | |||
锥度 |
| 莫氏 4# | 莫氏 5# | |||
锥长 | mm | 80 | 110 | |||
主轴通孔直径 | mm | 20 | 20 | |||
主轴前部螺纹 |
| M60×2 | M72×2 | |||
（三）刀盘直径 | 1/2″,11/10″,11/2″,2″,31/2″ | 11/10″,11/2″,2″,31/2″,6″ | ||||
（四）工件箱调整 | ||||||
主轴最大垂直位移 | mm | 向上Up 30，向下Down 20 | 向上Up 30，向下Down 20 | |||
主轴端面到机床中心距离 | mm | 30~140 | 30~190 | |||
（五）刀盘转速（无级） | rpm | 172~800 | 100~500 | |||
主电机功率 | kw | 0.75 | 3 | |||
（六）摇台调整量 | ||||||
调整角 |
| 0°~360° | 0°~360° | |||
摇台最大摆动角 |
| 70° | 70° | |||
径向刀位 | mm | 0~64 | 0~80 | |||
（七）床位 | ||||||
自中心位置的最大位移量 | mm | -15~100 | -15~100 | |||
（八）机床总功率 | KVA | 10 | 12 | |||
（九）机床外形尺寸 | mm | 2030×1950×1700 | 2100×2050×1700 | |||
（十）机床净重 | t | 2.7 | 2.8 | |||
'
