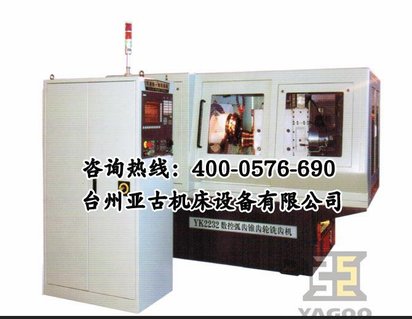

供应其他Ф320毫米数控弧齿锥齿轮加工系列机床YK2232

Ф320毫米数控弧齿锥齿轮加工系列机床

机床主要用途

本机床是能够使用多种加工方法，加工直径320mm，模数6mm的弧齿锥齿轮及准双曲面齿轮、零度齿锥齿轮。特别适用于成批或大量生产时粗、精加工轻型及微型汽车的后桥弧齿锥齿轮副及摩托车、山地车、沙滩车等传动弧齿锥齿轮副。

本系列机床是由YK2232/YK2232A/YKW2932三种模块化变型机床组成，个机床的功能用途分别是：

YK2232型数控弧齿锥齿轮铣齿机为通用基本型机床，可完成主、被动齿轮的粗、精加工。

YK2232A型数控弧齿锥齿轮铣机为有刀倾机构的变型机床，不经可加工半滚切主动轮，而且能实现齿轮接触区“刀倾修正”。适用于和YKW2932数控弧齿锥齿轮拉齿机配套使用。

YKW2932型数控弧齿锥齿轮拉齿机是主要用于成型法高效加工被动轮，同时又可以进行铣齿的万能型变型机床。

机床主要特点

  1．本机床系三轴数控弧齿锥齿轮铣齿机，即摇台运动（X轴）、工件主轴运动（Y轴）和床鞍进给运动（Z轴）。可实现三轴联动。具有弧齿锥齿轮加工的滚切功能、切入法功能和变性法功能。标准配置用德国西门子公司802DSL数控系统和数字伺服系统。

 均数控轴控制和联动，刀盘的旋转（S轴）速度由变频电机控制，实现无级调速。

 2.本系列机床的刀盘转速由变频电机控制，附有倍率旋钮，无论机床是否启动均可用变频实现无极调速。

3.本系列机床摇台和工件箱均采用高精度并有阻尼机构的涡轮副传动，YKW2932型机床工件分度具有齿轮消隙机构等措施，增强结构和传动刚性，保证机床的加工精度，提高生产率和使用寿命。

4.为保证YKW2932型机床拉齿加工刚性好高分度精度，该机床有Y轴分度后的液压消隙和X、Y、Z轴锁紧机构。

5.YK2232A型机床装有可调刀倾角为30°的刀具主轴倾斜机构。可加工半滚切主动轮并且能实现更好的齿轮接触区修正。

6．本系列机床调整无需更换挂轮，减少了机床调整时间。

7．本系列机床用户操作并有利于提高切齿效率。

 8．本系列机床的数控系统，主要电气、液压元件、轴承和密封件均采用优质进口件，从而保证了机床的可靠性。

 9．本系列机床配置独立密封的电气控制柜，并配置空调。

 10．本系列机床配置安全防护罩和自动排屑器。

11.本系列机床耗电量小、占地面积小、消耗能源少。

机床主要技术规格

机床型号		YK2232	YK2232A	YKW2932
被加工工件尺寸
外锥距（35°螺旋角，9″刀盘）	mm	160
传动比		10:1
节圆直径（35°螺旋角）	mm	320
切齿深度	mm	18
加大模数	mm	6
齿圈宽度	mm	40
加工齿数		5~100		10~100
径向刀位	mm	127
根锥角		-8°~90°		-60°~90°(拉齿)
工件主轴
主轴锥孔大端直径	mm	80
主轴孔锥度	mm	1：20
主轴通孔直径	mm	45
主轴端面直径		130
