板式换热器的板片如何选择，江苏睿翌

选择板片是一个系统工程，需要综合考虑多个因素。以下是详细的选择步骤和考量要点：

一、 核心选择流程

我们可以将选择过程归纳为以下四个关键步骤，它们环环相扣：

步骤1：明确工艺条件与介质特性

这是所有选择的基础，必须首先明确。

介质类型：是水、蒸汽、油、化工溶液、还是含颗粒的浆液？

介质物性：包括酸碱性（pH值）、氯离子浓度、粘度、固体颗粒物含量、纤维含量等。

工作温度：高和低工作温度。

工作压力：大工作压力。

流量：两侧流体的流量。

步骤2：根据介质特性选择板片材质

材质的选择主要取决于耐腐蚀性和工作温度/压力。

常用材质：

304不锈钢：适用于一般的水、蒸汽、无腐蚀性的液体。成本较低。

316不锈钢：比304更耐腐蚀，特别是对氯离子的耐蚀性更好。广泛用于城市生活用水、冷却水、大多数工艺流体。

特殊材质（用于更具腐蚀性的介质）：

 SMO：奥氏体不锈钢，耐氯离子点蚀和缝隙腐蚀能力强。

钛及钛钯合金：对海水、氯化物、硝酸有腐蚀性

哈氏合金：用于强酸（如硫酸、盐酸）等腐蚀环境。

镍：耐强碱腐蚀。

石墨：耐强酸强碱，但机械强度较低。

步骤3：根据工艺要求选择板片波纹形式

波纹形状决定了流体的流动状态和换热性能，是技术的核心。

人字形波纹：常见，分为“高H”和“低L”两种角度。

高角度板：传热系数高，但阻力降也大。适用于允许压降大、要求高换热效率的场合。

低角度板：传热系数较低，但阻力降小。适用于流量大、粘度高或允许压降小的场合。

混合角度板：结合高、低角度，能在较宽的流量范围内保持高效，是“硬板”和“软板”的结合。

水平平直波纹/带状波纹：传热和阻力性能介于高、低角度人字纹之间，抗堵塞能力稍好。

球形/瘤形波纹：抗压强度高，适用于高压工况，但传热效率通常低于人字形。

步骤4：确定板片结构参数

板片厚度：通常为0.4mm ~ 1.2mm。

薄板片：传热效果好，但承压能力低，易腐蚀穿孔。

厚板片：承压能力高，耐腐蚀裕量大，寿命长，但成本高且传热效率略有下降。

板片尺寸：长和宽。

大尺寸板片：单板换热面积大，组成相同换热量所需的板片数量少，结构紧凑。

小尺寸板片：单板面积小，板片数量多，流程组合更灵活，适用于小流量或高粘度流体。

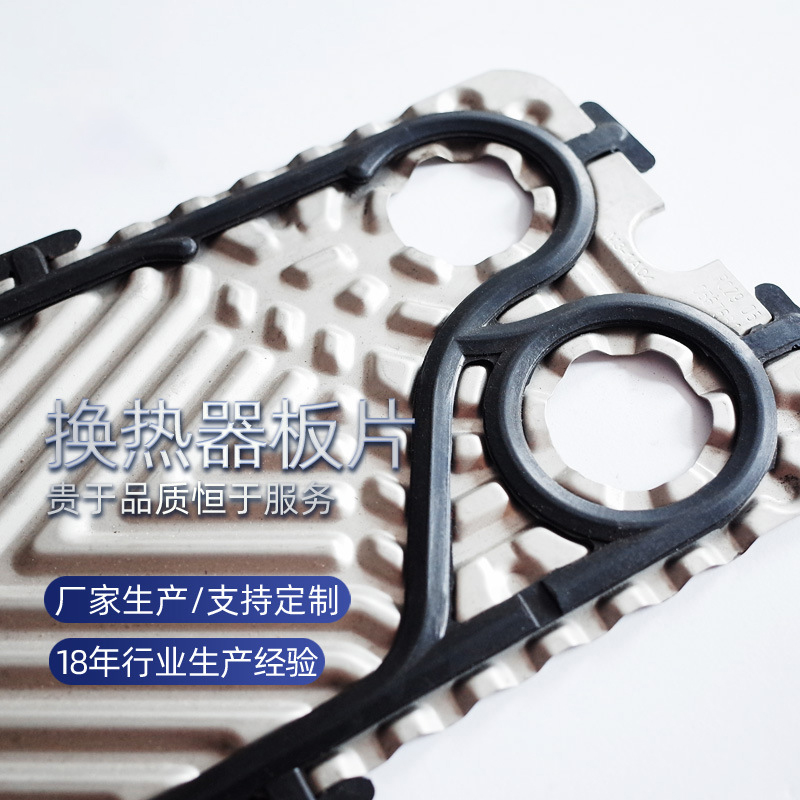

二、 不容忽视的“配角”：密封垫片

选择板片的同时，必须选择与之匹配的密封垫片。

丁腈橡胶：常用，适用于水、油类，温度一般≤120℃。

三元乙丙橡胶：耐高温、耐蒸汽、耐酸碱，温度可达150℃~160℃。

氟橡胶：耐高温、耐强酸和溶剂，但成本高。

哈卡尔：耐强酸强碱，性能优异。

总而言之，选择板片是寻找在特定工况下性能、寿命、成本和维护便利性之间的佳平衡点。 从分析介质开始，逐步确定材质、波纹形式和结构参数，做出正确选择的途径。
