齿轮检测仪 齿轮跳动检查仪
产品详情 品牌/型号：LINKS/哈量/1-6 品牌：LINKS/哈量 型号：1-6 测量长度：300mm 被测工件直径：600mm 适用范围：圆柱齿轮、圆锥齿轮、蜗轮和蜗杆的齿圈径向跳动和端面跳进行测定 齿轮跳动检查仪 规格: (1)1-6模数 (2)1-8模数 (3)0.3-6模数 技术参数: (1)检测直径300
1.10
库存 999
产品详情
- 品牌/型号：LINKS/哈量/1-6
- 品牌：LINKS/哈量
- 型号：1-6
- 测量长度：300mm
- 被测工件直径：600mm
- 适用范围：圆柱齿轮、圆锥齿轮、蜗轮和蜗杆的齿圈径向跳动和端面跳进行测定
齿轮跳动检查仪
| 规格: | ||||||||||
| ||||||||||
| 技术参数: | ||||||||||
| ||||||||||
| 用途 | ||||||||||
本仪器可对具有中心孔的事轴内我啮合圆柱齿轮、圆锥齿轮、蜗轮和蜗杆的齿圈径向跳动和端面跳进行测定（被测齿轮等如不带轴，用户自制具有中心孔的中心轴）。本仪器也可对具有中心孔的圆柱和圆锥的径向和端面跳动进行测定。
| ||||||||||
| ||||||||||
| 仪器结构概述 | ||||||||||
| ||||||||||

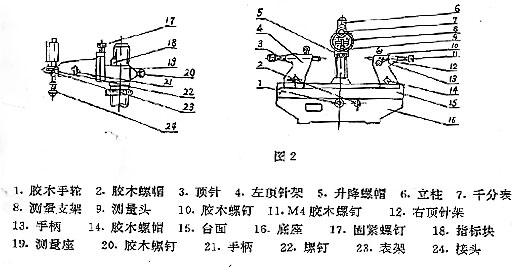

| 仪器主要结构图2所示 安置在仪器底座16上的台面15，可胶林手轮1通过齿条传动机构作纵向移动，并借助胶木螺母2固定之。在台面上的左右奇顶针架4、12可沿台面上基面作纵向移动，并可用胶木螺帽14固定。顶针3松开胶木螺钉10后可在顶针架孔内移动。在右顶针架12上还可用胶胶木螺钉11紧固顶针3后借助于手柄13作弹簧顶针用。转动升降螺母5，可使测量座19连同测量支架8和千分表7沿立柱6上下移动。使测头与被测表面接触或离开。并用胶木螺钉20使之固定在适当的部位。松开固紧螺钉17测量支架8可相对于测量座在垂直平面内做±900的转动。表架23可利用手柄21抬起或放下。 |
