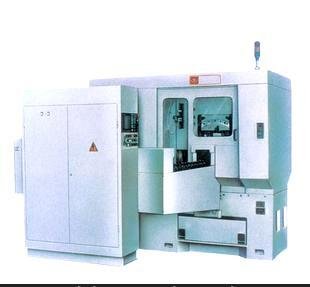

YKA4220 型数控径向剃齿机

主要特点YKA4220型数控径向剃齿机，具有先进径向剃齿功能的剃齿机，该机床布局新颖，结构独特。机床工位固定，整机刚性特别好，人机关系适宜，剃齿加工由计算机控制，CRT显示，故障自诊断，功能齐全，适应能力强，精度稳定，是一种高精度、高效率、高自动化的新一代剃齿机。YKA4220型数控径向剃齿机只进行径向剃，借助刀具能剃鼓形齿、小锥度齿，能进行粗一精剃齿，刀具微量返回，机床自动定时润滑，工件自动夹紧松开，自动排屑。Z轴垂直导轨采用镶钢导轨配注塑面。主传动为无级变速。交流变频电机借助于等角速度万向节和滚动花键轴，将运动、传动至刀具，整个运动链仅一对齿轮，传动平稳且噪音低。刀架与垂直滑板连接处，为了确保其刚性，减少由于其自重引起加工误差，都采取了可靠的预紧措施。带有切削热的冷却液流入立柱内腔，再返回油池，通过热交换，保证机床的热平衡，提高机床热稳定性。机床数控系统可根据用户需求采用日本“三菱”、“FANUC”、法国“NUM”、德国“西门子”其中任一种控制系统。剃削方式的切换，切削数据的置入均采用键盘输入。机床可安装贯通式自动上下料装置，实现单机自动化，还可实现两种不同工件的混流自动加工。机床采用全封闭防护，无油液溅出机床外，美化环境。 主要技术参数 工件直径(最大) mm 200 工件模数(最大) mm 6 剃齿刀孔径 mm 63.5(100mm) 工件与剃齿刀中心距离:最大 mm 220 最小 115 工件顶针尖间最大距离 mm 650 刀架回旋角度 ° ±25 刀架转角最小可编程进给量 ° 0.001 刀具主轴转速(无级调速) rpm 50~300 径向进给速率 mm/min 0.4~4 径向进给速率最小可编程进给量 mm 0.001 主电机(交流变频)  功率 kw 5.5 转速 rpm 1500 液压电机功率/转速 kw/rpm 1.5/1400 冷却泵功率 kw 0.45 流量 L/min 200 磁性过滤器电机功率 kw 0.18 转速 rpm 1400 机床净重 kg 6000
