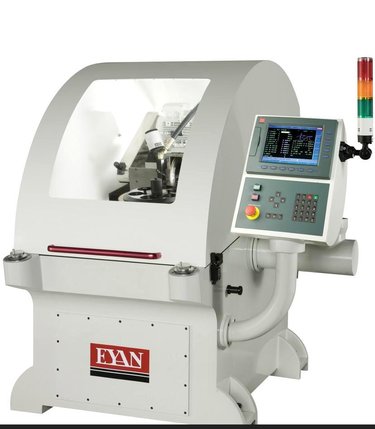

厂家供应 CNC全自动电脑数控圆锯片研磨机 高速高精度锯片磨齿机

研磨机 晋诚品牌 质量保证

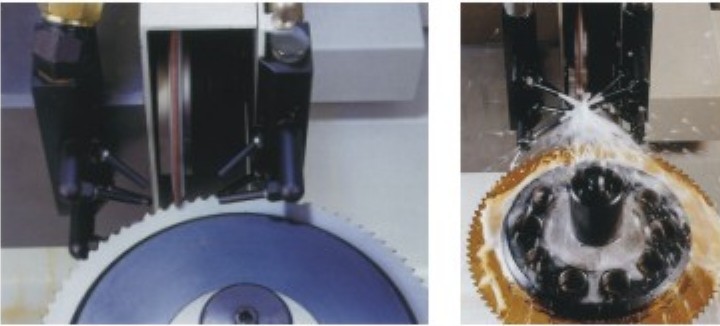

应用范例：



产品特点：

EMC-500 CBN.CNC全自动电脑数控圆锯片研磨机，採用革新的技术製成,全自动CNC加工中心控制,结构精密,速度比其它同等质量的设备更加快捷。



EMC-500 CNC锯片研磨机之底座是以球状石墨铸鐡FCD-45材质铸造一体成型,震态阻尼良好,动态特性佳,可改善加工件的表面光度,热传导系数低,受环境的温度变化影响小,不变形.故能维持机台的稳定度,提昇加工件的精度与机器的使用寿命。



EMC-500 CBN锯片研磨机主要适用客户如：制管机械,制管工厂,家具制造厂, 脚踏车制造厂,切管机,锯片制造厂,汽机车制造厂,锯片研磨.

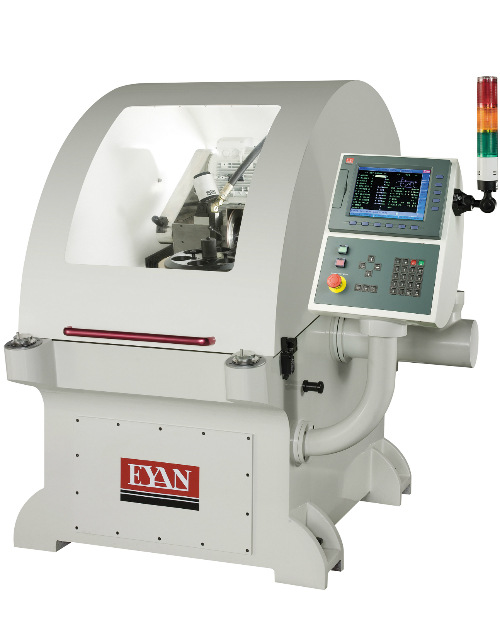

EMC-500 CBN设计新颖流线完美的造型独树一格,大型的窗口提供宽阔视野,可用于观察被磨物件无需费劲即可打开弧型门,工作及更换锯片更方便。



EMC-500 CNC锯片研磨机是一部三轴伺服控制CNC锯片研磨机,外径,齿数,研磨量,切削角,背隙角全部自动化.



CNC锯片研磨机采用10.4吋彩色液晶显示器(TFT-LCD),配合对话式操作画面,只需输入简单的数值,即可全自动研磨锯片.



先进的软件设计:外径,齿数,齿深切削角,背隙角进给速度,砂轮转速全部数值化输入,不需要高级技术员,也可以轻易操作.



功能强大的CNC控制器可根据大多数的需求提供理想的加工效果,超强记忆贮存功能:可记忆9999组锯片研磨参数,可以在几秒钟之内将过去所磨削的锯片资料呈现在银幕上,重新使用节省许多锯片的重新设定时间.



对于拥有用于高产量之多功能自动或半自动CNC低温锯片的客户来说, EMC-500 系列之原型低温锯片研磨机是最完美的配套装置.



制造商将低温锯片研磨纳置入自己工厂的产线中,将可快速又有效的减低研磨的成本(如与向外采购寻求低温锯片研磨的方式/方案比较之下)



藉由我们在研磨机内部设计, 除去了调整上所消耗的时间, 生产力因而提高.制造商或装配厂商在自己的店里就可以既经济地又快速地自行研磨锯片.由于能毫无延迟地被精准研磨锯片, 所以产量稳定效能也因此提高.



技术参数：

◆ 项目	CNC-500	CNC-620	CNC-760
研磨外径	Ø35~Ø500 mm	Ø35~Ø500 mm	Ø100~Ø760mm
研磨齿数	10~998齿	10~998齿	10~998齿
锯片厚度	最厚8 mm	最厚8 mm	最厚8 mm
切削角	0°~30°	0°~30°	0°~30°
研磨速度	1~60齿/分	1~60齿/分	1~60齿/分
砂轮外径	Ø120~Ø200 mm (标准Ø200）	Ø120~Ø200mm (标准Ø200）	Ø120~Ø200 mm (标准Ø200）
砂轮内径	Ø32 mm	Ø32 mm	Ø32 mm
砂轮厚度	最厚8mm	最厚8mm	最厚8mm
砂轮马达	4.0 kw	4.0 kw	4.0 kw
砂轮转速	2500-6000 rpm	2500-6000 rpm	2500-6000 rpm
X轴马达	AC伺服	AC伺服	AC伺服
Z轴马达	AC伺服	AC伺服	AC伺服
B轴马达	AC伺服	AC伺服	AC伺服
冷却液马达	1.5 kw	1.5 kw	1.5 kw
使用总电力	7.6w	8.5w	8.5w
净重	1100 kgs	1290 kgs	1440 kgs
装箱毛重	1460kgs	1770kgs	1920kgs
装箱尺寸	1760*1830*1980mm (W*H*D)	1900*1910*2060mm (W*H*D)	2000*2010*2160mm (W*H*D)



标准配件：

<...[内容过长已截断]

锯片夹紧盘Ø130 mm	1组
锯片夹紧盘Ø180 mm	1组
锯片夹紧盘Ø210 mm	1组
锯片夹紧盘Ø260 mm	1组
锯片夹紧盘Ø310 mm	1组
小径锯片座 (Ø70~Ø135 mm)	1组
全密式防护罩	1式
石英灯	1支
高压冷却液系统	1组
自动给油系统	1组
电器箱熟交换器	1组
工具	1组
油雾回收器
