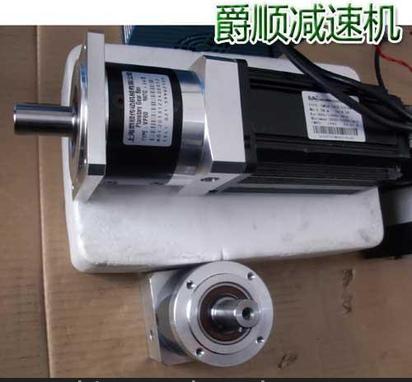

PLF120-32数控磨齿机床专用行星减速机

更新时间：2026-06-22

'

PLF120-32数控磨齿机床专用行星减速机



     爵顺减速机是集科研,开发,生产, 销售为一体的现代化企业,生产销售伺服行星减速机、精密行星减速机，遵循细节决定成败,服务决定市场的理念,为用户提供高品质的产品021-59962109。上海爵顺减速机广泛应用于印刷机床、火焰切割、激光切割、数控机床、工具机械，食品包裝、自动化产业、工业机器人等行业。



类别	行星减速机	齿轮类型	行星式减速机
安装形式	任意方式安装	布局形式	同轴式行星式、直角行星式
齿面硬度	硬齿面	用途	减速机
品牌	行星齿轮减速机、直角行星齿轮减速机减速电机	型号	直角精密伺服电机专用行星齿轮减速机减速电机
输入转速	1500-3000（rpm）	额定功率	0.2-10（kw）
输出转速范围	3-1000（rpm）	许用扭矩	42-10000（N.m）
使用范围	直角精密伺服电机专用行星齿轮减速机减速电机	级数	一级、二级、三级
减速比	3-1000



PLF120-32数控磨齿机床专用行星减速机埃斯顿伺服电机马达专用行星减速机详细描述：

特点： PLF120-32数控磨齿机床专用行星减速机埃斯顿伺服电机马达专用行星减速机外壳圆柱形，轻小体积，紧凑结构，法兰连接输出端面，方便安装。

PLF120-32数控磨齿机床专用行星减速机埃斯顿伺服电机马达专用行星减速机具有精度高、钢性强、负载大、效率高、速比广、寿命长、惯性低、振动微、噪音低、温升弱、外观好、结构精密、方便安装、定位精确诸多特点,配合于交流伺服电机、马达、直流伺服电机、马达、步进电机、马达、液压马达的减速传动。可与全球任何厂家所生产的驱动产品连接使用,如：安川、台达、东元、埃斯顿、和利时、广数、大森、华中、凯奇、华大、登磁、博孚、三洋、松下、富士、三菱、施耐德、西门子、法那克、科尔摩根、科比、帕克、AMK等等。作为精密传动设备的高新科技企业，目前公司全部引进德国最先进的设计生产工艺、先进的设备和检测仪器，更好地保证了产品的质量、生产效率和设备的稳定性。

PLF120-32数控磨齿机床专用行星减速机埃斯顿伺服电机马达专用行星减速机技术参数：
减速机型号：PLF40   PLF60   PLF80   PLF120  PLF160

 PLF120-32数控磨齿机床专用行星减速机埃斯顿伺服电机马达专用行星减速机减速比范围：

一级速比（3 4 5 8 10）
二级速比（9 12 15 16 20 25 32 40 64）
三级速比（60 80 100 120 160 200 256 320 512）

   PLF120-32数控磨齿机床专用行星减速机埃斯顿伺服电机马达专用行星减速机本型号：
   PLF40    PLF60    PLF80    PLF120   PLF160

一级：

PLF40-3 PLF40-4 PLF40-5  PLF40-8 PLF40-10

PLF60-3 PLF60-4 PLF60-5 PLF60-8 PLF60-10

PLF80-3 PLF80-4 PLF80-5 PLF80-8 PLF80-10

PLF120-3 PLF120-4 PLF120-5 PLF120-8 PLF120-10

PLF160-3 PLF160-4 PLF160-5 PLF160-8 PLF160-10



二级：

PLF40-9 PLF40-12 PLF40-15 PLF40-16 PLF40-20 PLF40-25 PLF40-32 PLF40-40 PLF40-64

PLF60-9 PLF60-12 PLF60-15 PLF60-16 PLF60-20 PLF60-25 PLF60-32 PLF60-40 PLF60-64

PLF80-9 PLF80-12 PLF80-15 PLF80-16 PLF80-20 PLF80-25 PLF80-32 PLF80-40 PLF80-64

PLF120-9 PLF120-12 PLF120-15 PLF120-16 PLF120-20 PLF120-25 PLF120-32 PLF120-40 PLF120-64

PLF160-9 PLF160-12 PLF160-15 PLF160-16 PLF160-20 PLF160-25 PLF160-32 PLF160-40 PLF160-64

三级：

PLF40-60 PLF40-80 PLF40-100 PLF40-120 PLF40-160 PLF40-200 PLF40-256 PLF40-320 PLF40-512

PLF60-60 PLF60-80 PLF60-100 PLF60-120 PLF60-160 PLF60-200 PLF60-256 PLF60-320 PLF60-512

PLF80-60 PLF80-80 PLF80-100 PLF80-120 PLF80-160 PLF80-200 PLF80-256 PLF80-320 PLF80-512

PLF120-60 PLF120-80 PLF120-100 PLF120-120 PLF120-160 PLF120-200 PLF120-256 PLF120-320 PLF120-512

PLF160-60 PLF160-80 PLF160-100 PLF160-120 PLF160-160 PLF160-200 PLF160-256 PLF160-320 PLF160-512



外形尺寸： 40mm---160mm
减速比： 3，........，512  22种速比
传递力矩： 5Nm，.....，895Nm
精密侧隙： 最低回程间隙<3\'
安装方式： 任意位置安装

PLF120-32数控磨齿机床专用行星减速机埃斯顿伺服电机马达专用行星减速机参数表

性能和特点：
PLF120-32数控磨齿机床专用行星减速机埃斯顿伺服电机马达专用行星减速机产品优点：

· 刚性高，采用铬钼钒合金钢氮化硬齿面齿轮，经调质热处理至基材硬度30HRC，再利用本厂先进的离子氮化设备将齿轮表面的硬度氮化至840HV，具有卓越的耐磨损性和抗冲击性；

· 大传递扭矩，行星齿轮的传动介面采用满针滚针轴承,以及采用多齿啮合，增加接触面积以提高结构刚性及输出扭矩，额定输出扭矩(见表格)；

· 由整支齿轮棒材加工的太阳齿轮，刚性强，同心度准确，行星臂架与输出轴采用一体式的结构设计，且输出轴的轴承配置采用大跨距设计确保最大的扭转刚性和输出负载能力；

较高的传动效率（>=90%），大传动功率，高径向承载能力，实现单级系列传动；

· 机壳为高压压铸铝合金，采取新的生产工艺，增强了工件精度。 电机连接板使用黑色阳极氧化处理，齿轮箱表面经过无电解镍处理，增加环境耐受性、耐腐蚀性，机身更轻，增大热传导性，缩减了内部温升，发热减少；

· 速比范围：速比5～10000，使实用设计达到绝佳的的转矩与转速匹配；

· 小回差间隙，高传递精度，采用筒夹式的锁紧机构输入端与马达的连接并经动平衡分析，保证在高输入转速下结合介面的同心度和零背隙的动力传递；

· 高密封设计良好，，并采用IP65防护等级的密封设计，全部首次注油终生免添加润滑脂润滑，不泄漏，终生免保养；

· 电机连接板和轴衬的模组化设计安装简单，同轴输出，法兰定位标准，可连接任何厂家如何型号的伺服电机马达；

· 紧凑结构，小巧体积，齿轮箱和内环齿轮采用一体式的设计，采，精密度高，相比现有同型号减速器，体积最小，用高端3D/PORE的设计分析技术，分别对螺旋齿面作齿形及导程修整，以降低齿轮对啮入及啮出的冲击和噪音，增加齿轮系的使用寿命；

· 低噪音，小于60分贝；寿命长，大于20000小时；

  超高性价比，同等精度条件下，最便宜；
