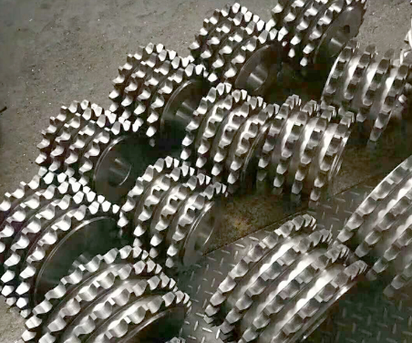

荣达 不锈钢多排链条链轮

链轮是一种带嵌齿式扣链齿的轮子，用以与节链环或缆索上节距准确的块体相啮合。链轮被广泛应用于化工、纺织机械、自动扶梯，木材加工，，农业机械，食品加工、仪表仪器、石油等行业的机械传动等。

维护保养

1、链轮的松紧度要适宜，太紧了会增加功率消耗，轴承容易磨损；太松了链轮容易跳动和脱链。链轮的松紧程度为：从链轮的中部提起或压下，约为两链轮中心距的2%－3%。

2、链轮装在轴上应没有摆动和歪斜。在同一传动组件中两个链轮的端面应位于同一平面内，链轮中心距在0.5米以下时，可以偏差1毫米；链轮中心距在0.5米以上的时候，可以偏差2毫米。但不可以有摩擦链轮齿侧面现象，如果两轮偏移过大容易产生脱链和加速磨损。在更换链轮时必须注意检查和调整偏移量。

3、链轮磨损严重后，应同时更换新链轮和新链轮，以保证良好的啮合。不能只单独更换新链轮或新链轮。否则会造成啮合不好加速新链轮或新链轮的磨损。链轮齿面磨损到一定程度后应及时翻面使用（指可调面使用的链轮），以延长使用时间。

4、新链轮过长或经使用后伸长，难以调整，可看情况拆去链节，但必须为。链节应从链轮背面穿过，锁片插在外面，锁紧片的开口应朝转动的相反方向。

5、链轮在工作中应该及时加注润滑油。润滑油必须进入滚子和内套的配合间隙，来改善工作条件，减少磨损。

6、旧链轮上不能与部分新链轮混合使用，否则容易在传动中产生，拉断链轮。

7、机器长期存放时，应拆下用或清洗干净，然后涂上机油或黄油存放在干燥的地方

链轮的齿形

链轮齿形必须保证链节能平稳自如地进入和退出啮合，尽量减少啮合时的链节的冲击和接触应力，而且要易于加工。常用的链轮端面齿形见图1。它是由三段圆弧aa、ab、cd和一段直线bc构成，简称三圆弧-直线齿形。齿形用标准加工，在链轮工作图上不必绘制端面齿形，只需在图上注明"齿形按3RGB1244-85规定制造"即可，但应绘制链轮的轴面齿形，其尺寸参阅有关设计手册。

图1常用的链轮端面齿形

链轮结构

图2为4种常用的链轮结构。小直径链轮一般做成整体式（图2a），中等直径链轮多做成辐板式，为便于搬运、装卡和减重，在辐板上开孔（图2b），大直径链轮可做成组合式（图2d），此时齿圈与轮芯可用不同材料制造。例如C45，不锈钢等材料。

图2 4种常用的链轮结构

链轮材料

链轮材料应保证轮齿有足够的强度和耐磨性，故链轮齿面一般都经过热处理，使之达到一定硬度。

常用材料见表1。 [1]

表1 常用链轮材料

2，不锈钢介绍：不锈钢链轮 Stainless Steel Sprocket,常用材料为201，304等不锈钢。　不锈钢链轮型号：包含非标链轮（根据客户图纸定制），标准链轮（美标和公制） [1]  。

链轮根据径节及槽齿个数确定大小尺寸。不锈钢有sus304.201等多种牌号。链轮根据安装尺寸，速比，扭力，设备用途加以选择型号。

链轮齿数选用的一般原则：19齿以上一般用于中高转速、正常工作条件下运行的主动链轮。

17 齿只用于小节距主动链轮。

23 齿或多过23齿，推荐用于有冲击的情况。当速比低时，用高齿数链轮可以大大减少i链节的转动量、链条的拉伸负荷和轴承的负荷。

不锈钢链轮齿形：

链轮的齿形与齿轮的齿形相似，但其齿廓不是共轭齿廓，其齿形具有很大的灵活性。链轮齿形应具备以下性能：保证链节能平稳、自由的啮入和啮出；尽量减小链节与链轮啮合时的冲击和接触应力；有较大的容纳链节距因磨损而增长的能力；便于加工。常用的齿形有：直线-圆弧齿形、两圆弧齿形。滚子链链轮的轴面两侧齿形为圆弧或直线，以利链节的啮入和啮出。
