斜齿条.KRHG研磨斜齿条.KHK斜齿条
产品详情 型号：斜齿条.KRHG研磨斜齿条.KHK斜齿条 品牌：KHK 材质：碳钢 齿线形状：斜齿 轮齿位置：外齿轮 齿面硬度：硬齿面 是否进口：是 适用范围：通用 样品或现货：现货 日本KHK齿轮 KHK专门生产齿轮70 年！“KHK 标准齿轮”诞生半个世纪。凝聚了传统技术和品质的齿轮产品。 140 系列、7000
800.00
库存 999
- 型号：斜齿条.KRHG研磨斜齿条.KHK斜齿条
- 品牌：KHK
- 材质：碳钢
- 齿线形状：斜齿
- 轮齿位置：外齿轮
- 齿面硬度：硬齿面
- 是否进口：是
- 适用范围：通用
- 样品或现货：现货
日本KHK齿轮
KHK专门生产齿轮70 年！“KHK 标准齿轮”诞生半个世纪。凝聚了传统技术和品质的齿轮产品。
140 系列、7000 种规格的标准化齿轮、准确迅速地送到用户的手中。

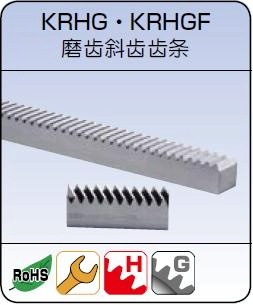

日本KHK高精度研磨斜齿条
KRHG斜齿条详细内容
精度等级：KHK R 001
1级
热处理：调质处理
齿轮基准平面：端面 齿面硬度：HB250 -
285
齿形：全齿高齿
表面处理：-
端面压力角：20°
齿面加工：研磨
螺旋角：21°30′
磨齿基准面：底面
材料：SCM440 追加工：可能
规格如下:
产品特点: 具有高精度、高强度、低噪音及高耐磨性的高质量磨齿斜齿齿条。
标准齿条是对应高精度直线运动的产品全长100~2000mm ,品种丰富齐全对应客户不同使用需求。
模数：0.5 、1、1.5、2、2.5、3、4、5、6、8、10
齿距：2.5mm、5mm、10mm、15mm、20mm
齿形：直齿、斜齿、圆齿、软齿
材料分别：MC尼龙、C45 号钢、SCM440 、SUS303、SUS304、黄铜
最高精度齿距误差：10μm
标准产品规格:
KRHG1-100R KRHG1-100L
KRHG1.5-100R
KRHG1.5-100L
KRHG2-100R KRHG2-100L
KRHG2.5-100R KRHG2.5-100L
KRHG3-100R
KRHG3-100L
KRHGF1-500R KRHGF1-500L
自由连接型 :
KRHGF1.5-500R KRHGF1.5-500L
KRHGF2-1000R
KRHGF2-1000L
KRHGF2.5-1000R KRHGF2.5-1000L
KRHGF3-1000R KRHGF3-1000L
[产品特性注意事项]
①容许传动力数值是在任意使用条件下计算的参考值。详细内容请参考注意事项。
②齿条的侧隙为所使用的配对小齿轮的侧隙值的一半「齿条单体的侧隙（齿厚减少量）」的和。
③配对小齿轮请使用KHG系列斜齿齿轮。
④发生轴向力（推力）。详细说明请参考注意事项。
[追加工注意事项]
①对齿条做追加工前,请首先阅读追加工注意事项,注意安全。本公司的「齿轮工房」承接追加工业务。
齿轮强度的计算公式是由JGMA（日本齿轮工业协会规格）、日本ポリペンコ（株式会社）"三菱商事尼龙技术资料"POLEPLASTICS（株式会社）的"ジュラコン
齿轮"所提供。转数的单位数（rpm）和应力的单位（kgf/mm2）采用了与公式中一致的单位。
DXF 下载
可以下载4000 种规格的KHK 标准齿轮的三视图CAD 数据（DXF 格式）。
按客户的规格可以简单地作出图纸。另外, 齿轮的尺寸计算及DXF 格式的数据可以输出保存。请一定加以利用。
※只能绘制各种齿轮的基本形状图。
ZIP 下载
可以下载4000 种规格的KHK 标准齿轮的三视图CAD 数据（ZIP 压缩形式）。
3DCAD_ 外部链接
选择KHK 制品后按上记的链接移动到PARTcommunity 页面。PARTcommunity 是CADENAS WEB2CAD Inc. 公司运营的
CAD 数据下载服务网。
显示图纸/ 作追加工图
可以在KHK 标准产品上对孔径、键槽、装配孔等追加工。通过网上产品目录作出的追加工图纸, 可以输出到打印机印刷、以DXF 格式文件保存、读入CAD 软件使用。
显示图纸/ 作追加工图
可以在KHK 标准产品上对孔径、键槽、装配孔等追加工。通过网上产品目录作出的追加工图纸, 可以输出到打印机印刷、以DXF 格式文件保存、读入CAD 软件使用。
强度计算
强度计算时所必要的齿轮资料( 规格、 尺寸、材质等) 已经过登记,因此只需输入使用条件( 转数及润滑情形等), 即可简单地计算标准齿轮的强度。
