宜昌真空热处理新材料烧结1400度箱式通气体保护气氛炉

1400℃真空气氛箱式炉｜新材料真空烧结专用设备完整方案

适配粉体材料、陶瓷、金属、碳基复合材料真空 + 惰性 / 还原性气氛热处理，高温 1400℃，支持真空置换 + 持续通氮 / 氩 / 混合保护气，全自动多段程序控温，高校实验室、新材料中试烧结主流机型。

一、适用烧结材料

1. 硬质合金、金属粉末、钛合金、铜合金真空无氧化烧结 / 脱脂

2. 氧化铝、氧化锆、氮化铝、碳化硅、压电陶瓷高温烧结

3. 石墨、碳纳米材料、石墨烯、陶瓷基复合材料惰性热处理

4. 荧光粉、锂电池正极负极粉体、磁性材料煅烧还原

5. 贵金属、稀有金属退火、脱胶、致密化烧结

二、核心技术参数（1400℃级）

1. 温控加热系统

• 高工作温度：1400℃，长期稳定使用≤1300℃

• 加热元件：硅钼棒（二硅化钼），四面 / 五面环绕加热，1400℃高温抗氧化，惰性气氛寿命大幅提升

• 测温：S 型铂铑热电偶，耐高温，温场均匀度 ±3~5℃，控温精度 ±1℃

• 升温速率：0.1~10℃/min 可调；真空烧结建议≤5℃/min，避免坯体开裂、炉膛热震

• 控制系统：触摸屏 PID 多段程序控温，50 段工艺曲线存储，自动升温、保温、降温、停机，可循环运行

• 安全保护：超温断电、断偶报警、过流过载、炉门联锁、防爆泄压阀、水压保护（水冷机型）

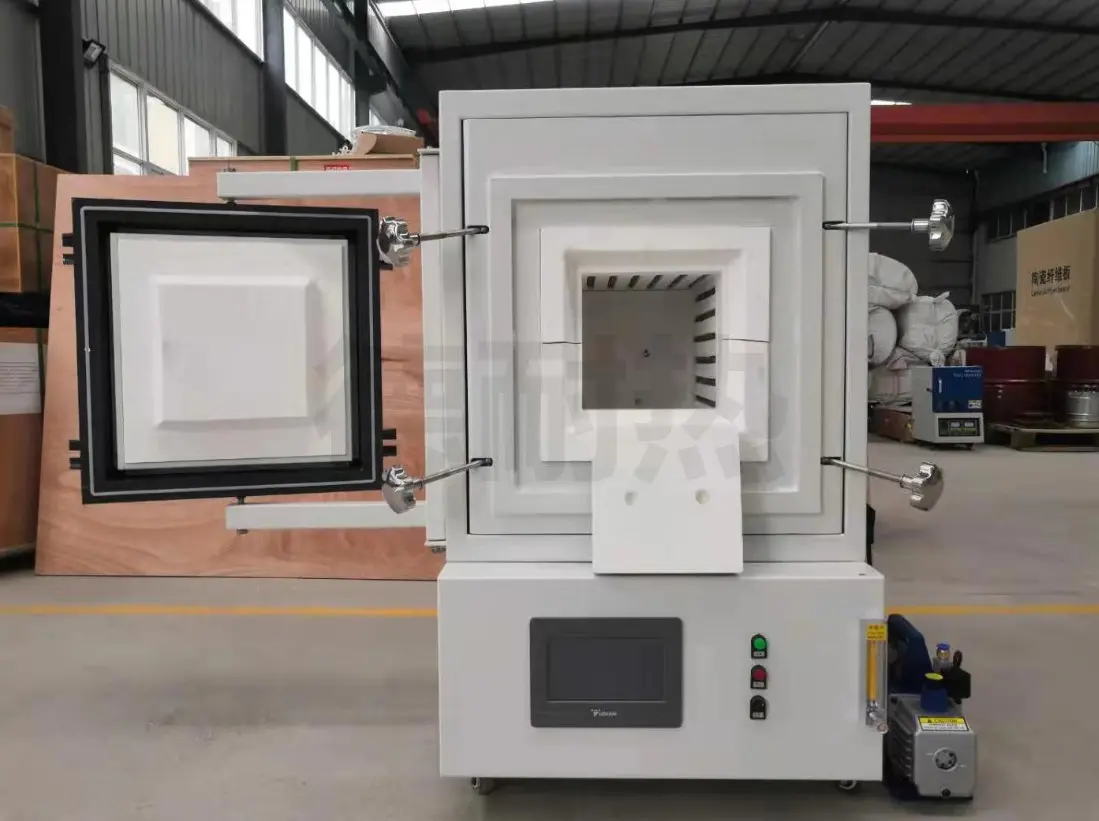

2. 炉膛配置（1400℃专用）

• 炉膛材质：高纯氧化铝多晶纤维复合炉膛，耐 1400℃高温，低杂质、不掉粉、不污染烧结坯体

• 保温结构：多层高纯纤维叠层隔热，低热容，升降温速度快，节能；炉壁无高温渗气漏氧问题

• 标准内腔尺寸（深 × 宽 × 高 mm）：200×150×100 / 300×200×150 / 400×300×200，支持非标加大炉膛

• 配套：高纯刚玉承烧板、坩埚垫板，耐金属、陶瓷粉体腐蚀

3. 真空 + 气氛一体化气路系统（核心）

真空单元

• 标配：双级旋片真空泵，极限真空可达 5×10⁻² Pa

• 可选：分子泵机组，高真空 10⁻³~10⁻⁴ Pa，满足超低氧高纯烧结

• 真空阀门：不锈钢高真空挡板阀、放气阀，耐腐蚀不漏气

• 真空检测：真空数显表，实时监测炉内真空度

气氛供给单元

• 适配气体：高纯 N₂、Ar 惰性保护气；选配 H₂、氨分解气等还原性气体（需防爆配置）

• 管路：304 不锈钢无缝真空管路，无橡胶软管污染

• 流量控制：精密质量流量计 / 浮子流量计，0~5L/min 精准可调

• 密封结构：全不锈钢水冷炉门法兰，耐高温真空硅橡胶密封圈，四角快速压紧锁扣，高气密不漏气

• 工作模式：

1. 真空置换模式：抽真空→充保护气，循环 2~3 次，炉内残氧降至 10ppm 以内，杜绝氧化

2. 微正压气氛模式：置换完成后持续通入保护气体，炉内保持微正压，隔绝外界空气倒灌

3. 动态气氛模式：烧结全程连续换气，排出脱胶、分解产生的挥发杂质

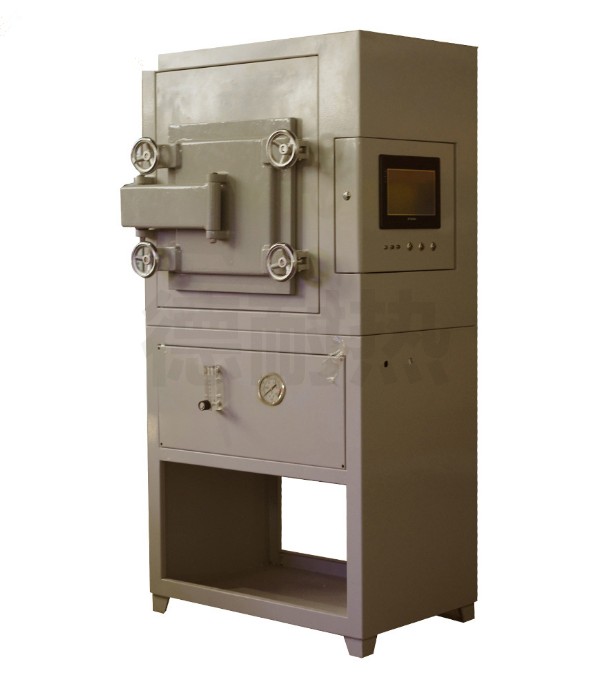

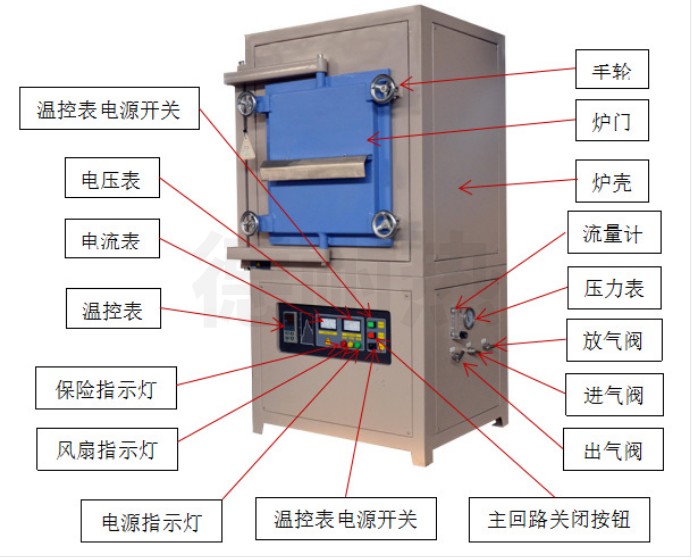

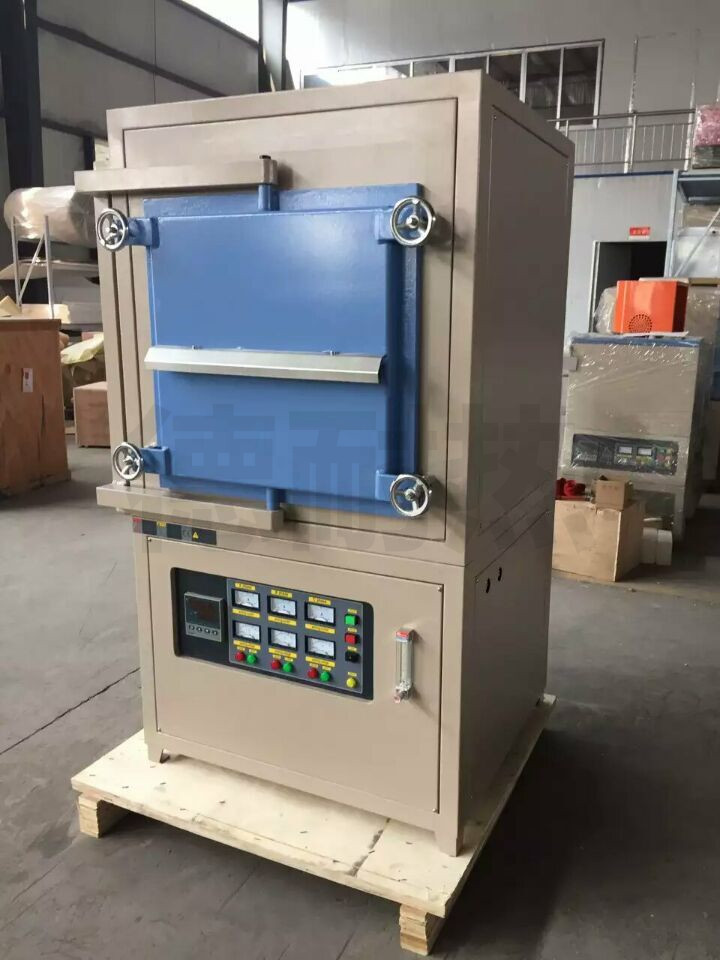

4. 炉体机械结构

• 双层炉壳夹层风冷 + 炉门水冷，1400℃高温运行外壳温度≤50℃，防烫安全

• 侧开密封炉门，水冷法兰降低密封圈工作温度，延长密封使用寿命

• 整机带移动脚轮，方便实验室移位；分体电控柜，远离高温区域

• 电源：小型 220V，容积≥300×200×150 规格 380V 三相电

三、标准真空气氛烧结完整操作流程

1. 装料密封样品放置刚玉坩埚 / 陶瓷舟，坯体之间留空隙，不遮挡炉内进出气口；均匀锁紧炉门所有卡扣，保证密封贴合。

2. 真空除气置换（关键除氧步骤）① 关闭进气、排气阀门，启动真空泵抽真空至 50Pa 以下；② 关闭真空阀，通入高纯氮气 / 氩气至常压；③ 重复抽真空 - 充气循环 2~3 次，彻底置换炉内空气，降低氧含量；④ 置换完成后，开启微量进气，维持炉内微正压，关闭真空泵。

3. 程序升温烧结触摸屏调用预设烧结工艺（脱胶段→升温段→高温保温段），启动全自动程序；全程保持保护气体持续通入，严禁中途断气。

4. 高温保温阶段小流量持续通气，及时排出坯体分解、脱胶产生的水汽、有机挥发物；尾气统一引至室外通风排放。

5. 降温出炉规范程序结束停止加热，全程不间断通保护气冷却；炉温降至 100℃以下才可关闭气源、开启炉门；高温开盖会导致样品快速氧化报废。

四、高温真空烧结安全规范

1. 氮气 / 氩气存在窒息风险，设备放置区域强制通风，密闭实验室加装氧含量检测仪；

2. 使用氢气等还原性气体必须选配防爆炉体、防爆阀、氢气检漏装置，严禁明火；

3. 密封圈高耐温 350℃，依靠水冷防护，水冷系统故障立即停机降温；

4. 含大量有机物、易挥发、腐蚀性物料烧结前需低温预烧脱除，避免腐蚀炉膛、堵塞气路；

5. 禁止超 1400℃长期使用，硅钼棒高温无气氛下极易氧化烧损；

6. 定期检查真空管路、密封圈漏气，漏气会造成金属、陶瓷烧结件氧化、发黄。

核心技术与配置升级

• 加热与炉膛系统：为适配1400℃高温，加热元件通常选用优质硅碳棒（部分高端型号可升级为硅钼棒），采用U型三面立体环绕排布，确保温场均匀。炉膛采用湿法真空抽滤成型的多晶氧化铝陶瓷纤维，具备优异的保温性能，相比传统炉型节能效果显著。

• 高精度智能温控：搭载人工智能调节技术（PID+模糊控制），支持30至64段复杂工艺曲线编程。配合S型铂铑热电偶测温，控温精度可达±1℃，温度均匀性通常控制在±3℃至±5℃以内，确保批量样品实验效果一致。

• 真空与气氛控制：设备集成高密封性法兰与水冷/风冷系统。标配旋片式真空泵，冷态真空度可达-0.098MPa（部分高配型号结合分子泵可达10⁻³Pa级高真空）。配备高精度气体质量流量计，支持氮气、氩气、氢气等惰性/还原性气体的动态切换与混气调配。

• 多重安全防护：采用双层壳体强制风冷结构，满温运行时炉壳表面温度可控制在50℃左右。内置超温声光报警、断偶保护、漏电保护以及开门断电联锁装置，部分型号炉顶还配有防爆单向泄压阀，规避排胶废气超压风险。

典型应用与工艺价值

• 特种陶瓷与粉末冶金：完美适用于氮化硅、碳化硅、透明氧化铝等高温结构陶瓷的致密化烧结，以及金属粉末注射成型零件的脱脂与无氧化烧结。

• 新能源与半导体材料：用于固态锂电池电解质、半导体封装材料的高温热处理，以及碳纤维增强铝基复合材料等特种材料的制备。

• 工艺优势：真空环境能有效脱除结合剂及杂质，防止材料氧化脱碳；而特定的气氛（如氮气、氢气）则有助于提高制品致密化程度，获得优异的微观结构与机械性能。
