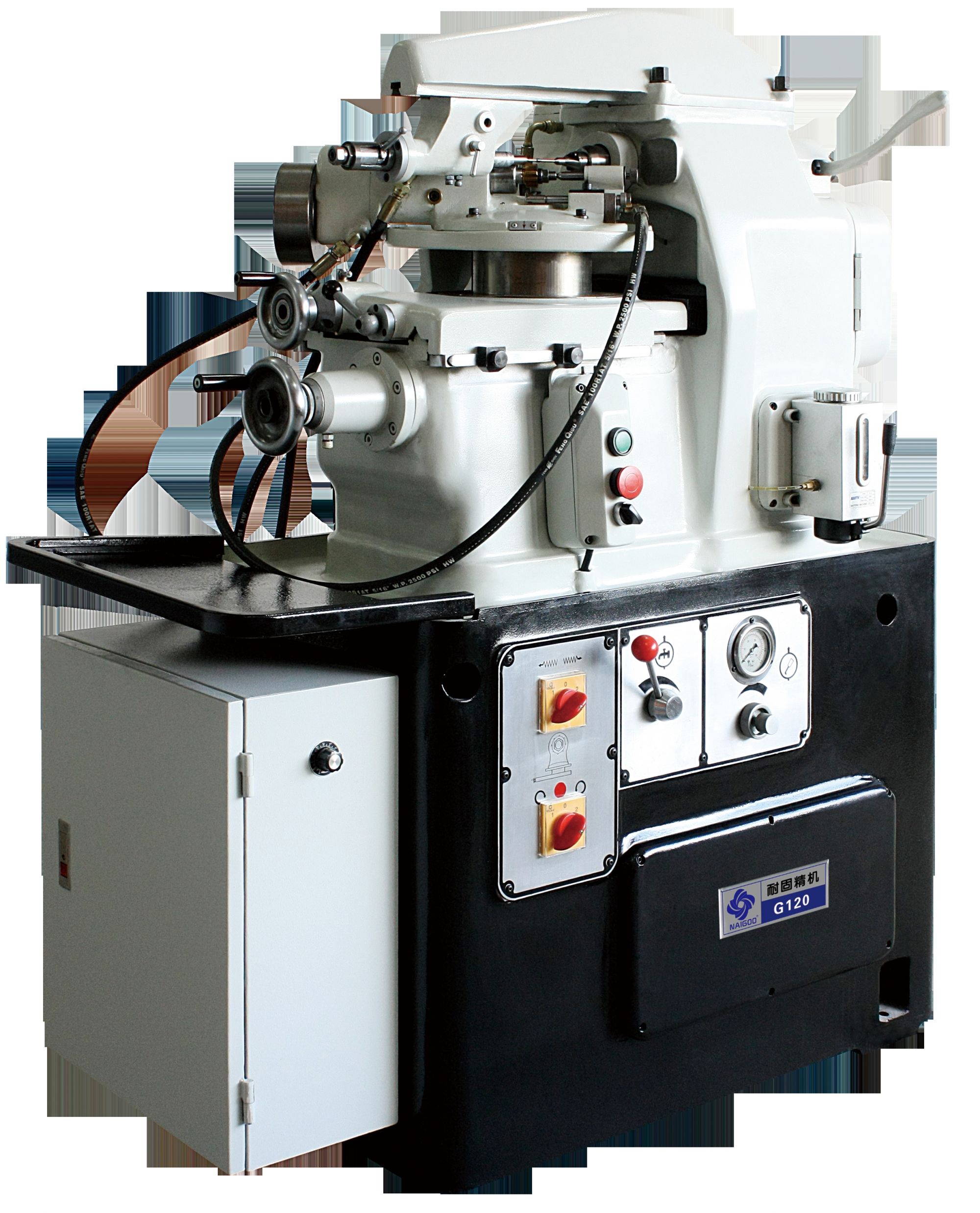

高精度小模数卧式滚齿机

 高精度小模数卧式滚齿机g120产品特点:

1.      g120臥式滾齒機類似於日本hamai機型。精度高、剛性好、效率高.適用於加工精密小齒輪。齒軸以及窩輪。精度可達5-7級。

2.     产品性能

1.加工范围大:

1.1鋼件可加工到1.5模數,銅件,塑膠件可加工到2模數.刀具採用臺灣原裝優質滾刀,可直接切削hrc50度左右的淬火鋼件.

1.2通过各种交换挂轮的组合，可加工的齿数范围为3～325齿，滚刀架转动角度为±45°，特殊需要可旋转60°。

2.精度高:

2.1主要配件採購於臺灣,主軸部位採用巴氏合金軸承,耐磨耐高溫,穩定性好.

2.2使用高精度滚刀、采用合理的切削规范时，可加工gb／t2363－1990（m＜1mm)5级精度的直齿圆柱齿轮;

2.3使用高精度滚刀、采用合理的切削规范时，可加工gb／t2363－1990（m＜1mm）6级精度的斜齿轮;

2.4使用高精度滚刀、采用合理的切削规范时，采用径向法加工蜗轮，可达到与直齿圆柱齿轮相当的精度。

3.效率高:

3.1主軸無級變速,操作十分方便.加工時裝夾工件簡單快捷,在批量生產時高效性能更加突出.

3.2快速夹紧机构，采用弹簧夹头夹紧，Zui大夹持直径18mm，可实现细轴类零件加工时的快速装、卸。

4.良好的润滑与冷却系统:

本機床潤滑採用的是自動連續性潤滑,滾刀主軸直接用壓力潤滑油,使的滾刀主軸在高速切削時能得到充分的潤滑和良好的冷確散熱.

5.的控制系统：

本機床的電氣控制系統均採用进口品牌,性能穩定.

6.产品用途

本机床主要用于大批量加工高精度小模数直齿圆柱齿轮、斜齿轮及蜗轮。可广泛用于摩托车、仪器、仪表、玩具、电机、减速机、电动工具、电动渔具等行业的各种不同精度的小模数齿轮的加工,特別適合各種细轴类零件加工。
