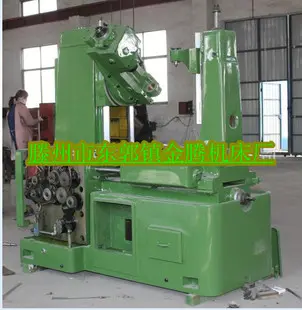

Y3150高精度滚齿机/

                      联系人：王经理  销售电话：

由于本公司的各款产品都有不同颜色以及尺寸型号可供客户选择，我们会尽可能地按客户的要求来发货，而如果出现断货，缺货的情况，将无法按客户意愿来发货，因此，请客户在下单前与我们联系确定相关产品的价格，数量以及款式型号等。



Zui大切削模数			钢材	5mm
			铸铁	6mm
加工直齿圆柱齿轮Zui大直径			有外支架	350mm
			无外支架	500mm
加工圆柱螺旋齿轮Zui大直径			当旋转角度为30°时	370mm
			当旋转角度为45°时	250mm
滚刀的Zui大垂直行程长度				260mm
Zui大滚切长度				240mm
滚刀心轴至工作台   中心线间的距离		Zui大		320mm
		Zui小（工作台台面到滚刀心轴的距离小于85mm时为30mm）		2.5mm
工作台面至滚刀心轴中心线的Zui小距离				170mm
滚刀可换新轴直径				22  27  32mm
滚刀Zui大直径				120mm
工作台孔直径				60mm
工作台心轴直径				30mm
滚刀主轴转速	级数			8级
	范围			50~275转/分
工件每转滚刀垂直进给量				0.24~4.25毫米/转
主电机功率				3kw
主电机转速				1430转/分
泵电机功率				0.125kw
泵电机转速				2790转/分
机床重量				3100kg
机床外形尺寸（长×宽×高）				1825×935×1730mm



滚齿机的特点：



（1）适用于成批，小批及单件生产圆柱斜齿轮和蜗轮，尚可滚切一定参数范围的花健轴.



（2）调整方便，具有自动停车机构



（3）具有可靠的安全装置以及自动润滑滚齿机(gear hobbing machine)是齿轮加工机床中应用Zui广泛的一种机床，在滚齿机上可切削直齿、斜齿圆柱齿轮，还可加工蜗轮、链轮等。用滚刀按展成法加工直齿、斜齿和人字齿圆柱齿轮以及蜗轮的齿轮加工机床。这种机床使用特制的滚刀时也能加工花键和链轮等各种特殊齿形的工件。普通滚齿机的加工精度为7～6级(jb179-83),高精度滚齿机为4～3级。Zui大加工直径达15米

滚齿机的参数：

y3180滚齿机
Zui大工件直径	有小立柱：550m	工作台孔直径	80mm
	无小立柱：800mm
Zui大模数	10mm	工件必轴座孔锥度	莫氏5号
Zui大加工宽度	300mm	工作台直径	650mm
工件Zui少齿数	zZui少 ＝12 k滚刀头数	主轴转速级数 及转速范围	8级40-200r/min
刀架Zui大垂直行程	350mm	刀架滑板快速移动速度	不大于540mm/min
刀架Zui大回旋角度	240°	工作台快速移动速度	不大于500m/min
滚刀轴心到工作台面的距离	Zui大585mm Zui小235mm	工作台面到外支架轴承端面的距离	Zui小400mm Zui大600mm
主轴孔锥度	莫氏5号	轴向进给量级数及进给量范围	12级0.4-4mm/r
允许安装滚刀的	Zui大直径180mm	主电动机功率及同步转速	n＝5.5kw 1500r/min
	Zui大长度180mm
滚刀晨大轴向移动量	50mm	轴向快速电动机功率及同步转速	n＝1.1kw 1500r/min
滚刀心轴直径	ø22 ø27 ø32 ø40	工作台快速电动机功率及同步转速	n=0.55kw,1500r/min
滚刀轴心到工作台轴心间的距离	Zui大 550mm Zui小 50mm	机床重量级	5500kg
工作台液压快速移动距离	50mm	机床轮廓尺寸	2752x1490x1870mm



                   滚齿机安全操作规程



1、铣齿轮时，毛坯底面与工作台之间的高度不能低于机床规定高度。
2、轮坯垫圈的直径，应小于被加工齿轮根圆直径的3毫米。
3、刀杆、刀杆支架、刀杆垫圈、刀孔装卡时应擦净。装卡铣刀时，要穿入合适的键。
4、搬动刀架角度时，要注意刀架下滑。
5、根据被加工齿轮的要求，在吃刀前应对调整部位检查。
6、铣斜齿轮时，一定要把工件卡牢，以免在铣削中发生转动。
不准碰撞刀架，不准拆开走刀丝杠，提升刀架必须退刀。
7、开快速时，铣刀不准与工件碰撞，退出时距离不得太长，
以免刀架与工作台碰撞。
8、被加工齿轮的模数、直径等，不允许超出机床的技术规范。
9、挂轮时应切断电源



一.滚齿机的分类



滚齿机按布局分为立式和卧式两类。大中型滚齿机多为立式，小型滚齿机和专用于加工长的轴齿轮的滚齿机皆为卧式。立式滚齿机又分为工作台移动和立柱移动两种。立式滚齿机工作时，滚刀装在滚刀主轴上，由主电动机驱动作旋转运动，刀架可沿立柱导轧垂直移动，还可绕水平轴线调整一个角度。工件装在工作台上，由分度蜗轮副带动旋转，与滚刀的运动一起构成展成运动。滚切斜齿时,差动机构使工件作相应的附加转动。工作台(或立柱)可沿床身导轧移动,以适应不同工件直径和作径向进给。有的滚齿机的刀架还可沿滚刀轴线方向移动，以便用切向进给法加工蜗轮。大型滚齿机还设有单齿分度机构、指形铣刀刀架和加工人字齿轮的差动换向机构等。



                 二.滚齿机的应用



滚齿机广泛应用汽车、拖拉机、机床、工程机械、矿山机械、冶金机械、石油、仪表、飞机航天器等各种机械制造业。齿轮加工机床加工各种圆柱齿轮、锥齿轮其他带齿零件齿部机床。齿轮加工机床品种规格繁多，有加工几毫米直径齿轮小型机床，加工十几米直径齿轮大型机床，还有大量生产用高效机床加工精密齿轮高精度机床。



               三.电器系统及注意事项
1.在维修时，请务必切断总电源。
2.定期维护机床电路，保持设备电路整洁，无油污。
3.免工作台面、丝杠及导轨面的局部磨损，建议尽可能经常变换工作台
      面上工件的装夹位置，以便磨损均匀。
4.应定期检查各导轨压板，斜铁的配合间隙，间隙过大时应及时调整。
5.应按照机床润滑要求，及进向各润滑部位加注润滑油，并经常察看油标，
      检查油池油量，当油量不足时。应及时补充。
6.应避开旋转的机件，如手轮等，尤其是高速作业时。
7.机床在切削加工过程中，铁屑的飞溅可能造成伤害，请自我保护!
8.机床在工作完毕后，应及时清除机床上的铁屑和污物，并在未涂漆的表面涂防锈油，以防锈蚀。
9.机床长期不用时，需进行防锈、防雨保护。

              四.滚齿机的安装
1.为使机床在工作时保持其稳定性及工作精度，机床的安装必须按照地基图8的尺寸做好混凝土地基，地基应浇灌在坚实的土壤上，其深度根据土壤决定。
2.机床安放在地基上后。首先初步找正，然后用混凝土浇灌地脚螺栓，待凝固后，均匀地旋紧螺母，同时检查机床的水平，使其在工作台面纵、横两方向上误差均应不超过。
              五. 机床电气
1.本机床电源为380伏，50郝兹三相交流电f用户特殊要求除外)，客户核准电源后，方可接通机床，注意：机床必须可靠接地。
              六.注意事项
1.确保机床按照说明书的要求接好电源，且正确可靠接地。
2.对机床作任何调整、维修或保养时，一定要切断电源。
3.机床上所有可移动的部件在锁紧状态时，不允许移动该部件，以免损坏机床。
4.当主轴电机正在运转时，不得变速!变速时应在停车状态下进行。
5.在起动机床前要确保工件与刀具安装到位。不要在工件与刀具接触的情况下起动机床：只有在机床达到稳定速度后，方能开始加工。
6.为避免工作台面、丝杠及导轨面的局部磨损，建议尽可能经常变换工作台面上工件的装夹位置，以便磨损均匀受力。

  买家必读：
  1.本店所有机械设备均支持支付宝交易，确保安全。如无支付宝请和店主联系。当天拍下的设备，将在3个工作日内发出，由于库存数量随时在变化，偶尔会有买家拍下商品后缺货，我们将会第一时间联系您。
  2.本店全部商品一律实拍，已尽可能真实呈现商品，但也可能因光线及电脑荧幕设定问题，会有色差，商品色彩以实物为准。
  3.当您收到货后，一定要当着物流公司的面检查，确认设备是否完好、检查商品是否有损坏。如果设备有严重破损，请当面拒绝签收并与我们联系。必要时请您拒签，否则无法维护您的正当权益。对于买家和卖家都是不必要的损失。
  4.到本店购物，我们都以诚相待。如果您对本店产品有什么问题时，请和我们联系。只要彼此多些沟通和理解是不会有什么解决不了的问题的。

                                           售服中心

滕州市金腾机床厂向国内外新老用户售后服务承诺如下：

一、大型机床免费负责调试

二、全部产品实行三包服务一年，机床终身维修

三、备件长期有效优惠供应

四、客户可派员工到公司进行免费操作培训及简单的维修培训

五、售后服务

1.设备出现故障后，用户可以来电联系解决，若无法通过电话解决，公司在有服务点地区24小时内到达现场，在无服务点的地区72小时内到达，为客户排除故障。

2.三包期内，除人为因素损坏外，公司提供免费维修服务，易损件，耗材费用由客户承担。

3.一年后的服务需收取维修费，零件费及路费。

本产品的类型是滚齿机，品牌是东郭金腾，型号是Y3150，主电机功率是3（kw），重量是3000（kg），Zui大加工模数是6，加工直径范围是500（mm），加工精度等级是7，加工齿轮类型是直齿,斜齿，Zui大加工齿数是0，控制形式是人工，布局形式是立式，动力类型是机械传动，作用对象材质是金属，产品类型是全新，是否库存是是，是否提供加工定制是是
