什么是旋风铣？

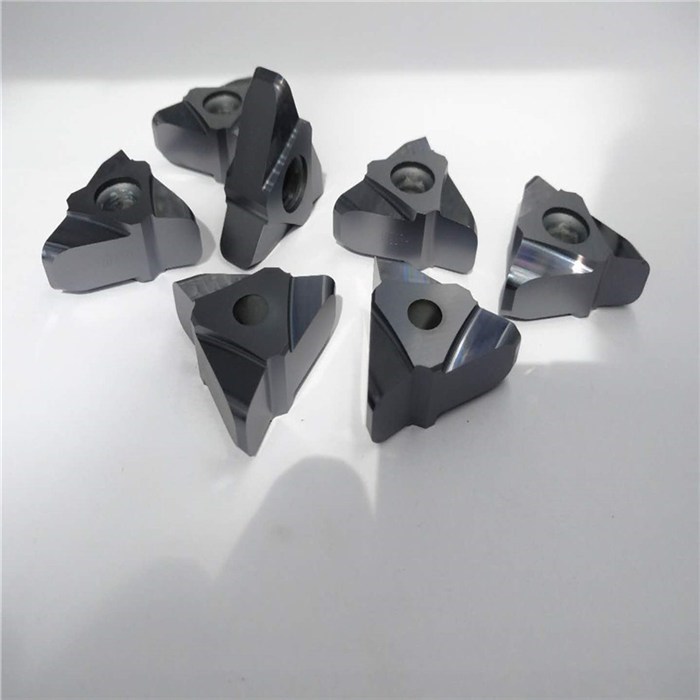

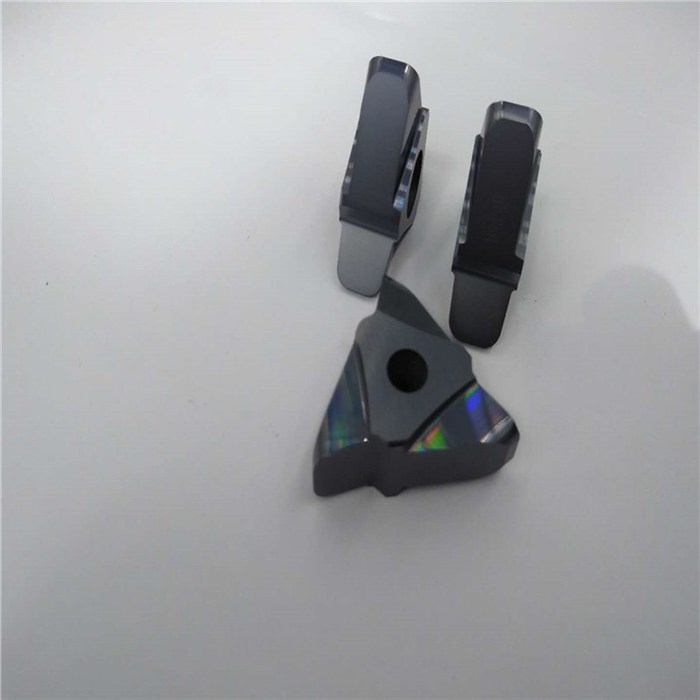

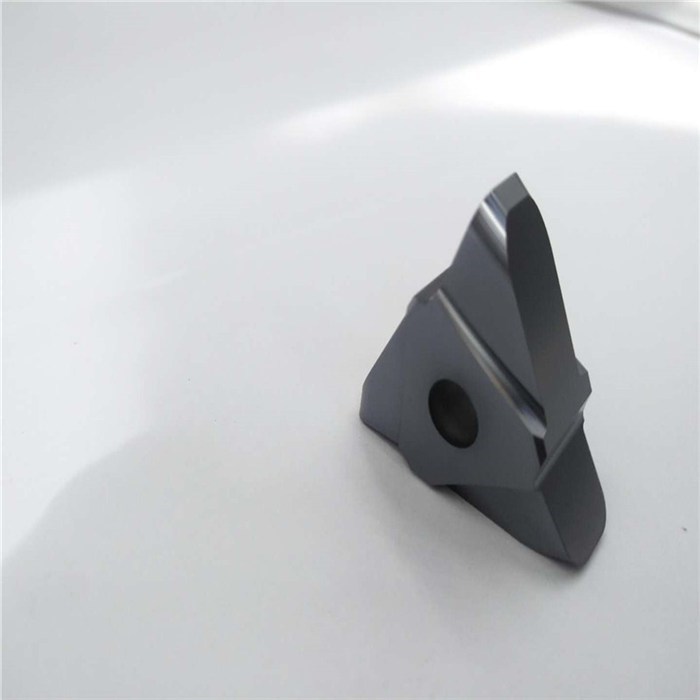

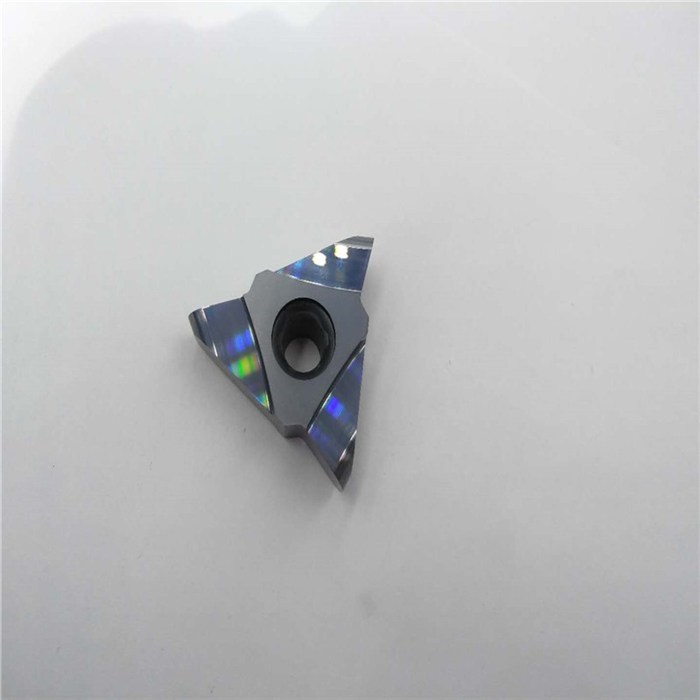

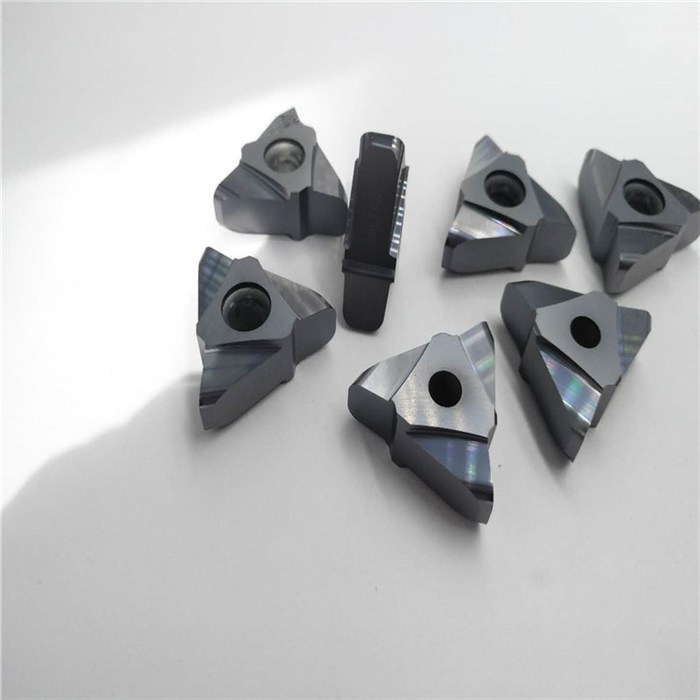

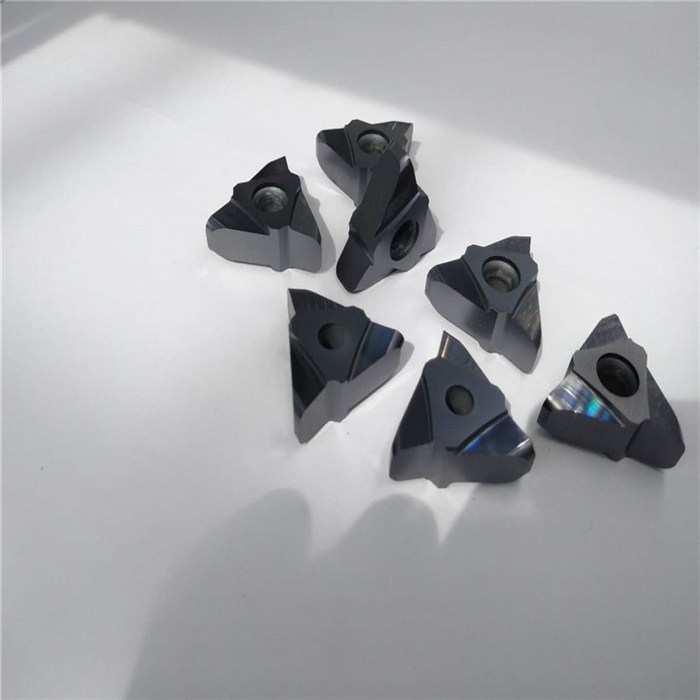

一般小导程滚珠丝杠都采用单线，中，大或超大导程采用两线或多线。丝杠的加工方法——旋风铣削丝杠。丝杠的加工旋风铣是安装在车床上与车床配套的高速铣削螺纹装置，将旋风铣安装在车床中拖板上车床夹持丝杠完成低速进给运动，旋风铣带动外旋刀盘硬质合金刀具高速旋转，完成切削运动。从丝杠上铣削出螺纹的螺纹加工方法。因其铣削速度高（速度达到400m/min）加工效率快，并采用压缩空气进行排屑冷却，加工过程中切屑飞溅如旋风而得名-丝杠旋风铣。

对于普通车床旋风铣来说装在普通车床上的话只能做一些相对简单的工件，比如说：单头的蜗杆或单头的丝杆以及是螺母。双头的蜗杆或双头的丝杆的话也是可以做的，再多的话是就不建议使用的了。因为分头精度会有很大来去。对于多头蜗杆及丝杆的施工机械设备就是数控旋风铣。对于铣头来说也是分大小的，包括6140机床，对于我们来说6140内切的话装100孔径的旋风铣，我们采用的是双支撑。6150机床能装到175孔。6180机床能装到310孔。这种的称之为“内切”。还有一种是“外切”，对于加工工件大了，我们采用“外切”。外切采用的是式20，30机床。对于机床我们是不推荐自己做，因为施工难度是比较大的，不易操作。

旋风铣的基础知识！

旋风铣称号的由来：

螺纹旋风铣是与普通车床或瑞士车配套的高速铣削螺纹设备或专用的螺纹加工机床。用装在高速旋转刀盘上的硬质合金成型刀，从工件上铣削出螺纹的螺纹加工方法。因其铣削速度高（速度到达400m/min），加工功率快，并选用压缩空气进行排屑冷却。加工进程中切削飞溅如旋风而得名—旋风铣。实际加工进程中能够依据工况确定冷却介质。

旋风铣的作用：

旋风铣能够实现干切削、重载切削、难加工资料和超高速切削，消耗动力小。外表粗糙度能到达Ra0.8μm。车床主轴转速慢，机床运动精度高、动态稳定性好，是一种先进的螺纹加工方法。

1 零件加工要求

零件为活动扳手调节开口宽度的螺轮，材料为20号圆钢，旋风铣蜗杆加工刀具，牙侧有必定粗糙度要求，堵截处螺牙部需求倒角，中心销孔与外圆柱面有必要有较好的同轴度，不然调整时不会灵敏自如，乃至卡死，为便于大拇指握持拨动，其外表要有平行于轴心线的直纹滚花。

2 加工工艺的分析

丝杠加工原来选用车削加工，工艺路线为:冷拔→滚花→车螺纹→校对→钻孔→堵截→倒角，数控蜗杆旋风铣哪家好，不只功率低、本钱高，且因为小圆钢刚度低，车削、滚花时易变形，小号螺轮不能出产，蜗杆旋风铣价格，为此咱们设计了旋风铣削丝杠设备，不只将转速由经历确定的1000r/min左右提升至2000r/min以上将铣丝滚花一次完结。其工艺路线变为:冷拔→滚花、铣丝→校对→钻孔、堵截→倒角。当然旋风铣削使小径工件有较大变形(大径件变形较小)。

3 结构设计

设备由车床改装，工件滚动，刀盘及滚花刀架移动。往掉车床刀架部分，在溜板上配装铣削头及自制跟刀架，将滚花刀装于跟刀架上，跟刀架置于铣刀盘前面。工件左端用卡盘夹紧，旋风铣，右端往掉尾座，设备一带较长空心管的支架，这样一次能够装夹较长质料(相当于一次铣削长度的两倍以上)，将铣削部分截断后加工，能够削减端料糟蹋。

两种设计的滚花刀设备方法相同，仅仅支承架与机床的连接部分有所区别。在支承架上加工一孔，在加工部位对面横向过孔中心线铣槽与通孔：槽宽与滚花刀柄等宽，深与刀柄等高，挨近槽接孔处下边齐槽根部垂直铣一窄细槽，便于滚花挤出的细微铁屑流出，防止滚花轮滞塞、卡紧。滚花刀用快换盖板压住，由带梅花手柄的螺杆将滚花刀柄顶紧。圆钢通过导向套后被滚花，紧接着被高速铣削，完结两道工序一次完结。导向套用工具钢调质加工而成，其上铣一开口，长与支架端面平。导向套定位销孔、装配螺钉与支架配作，要保证开口正对槽中心线。
