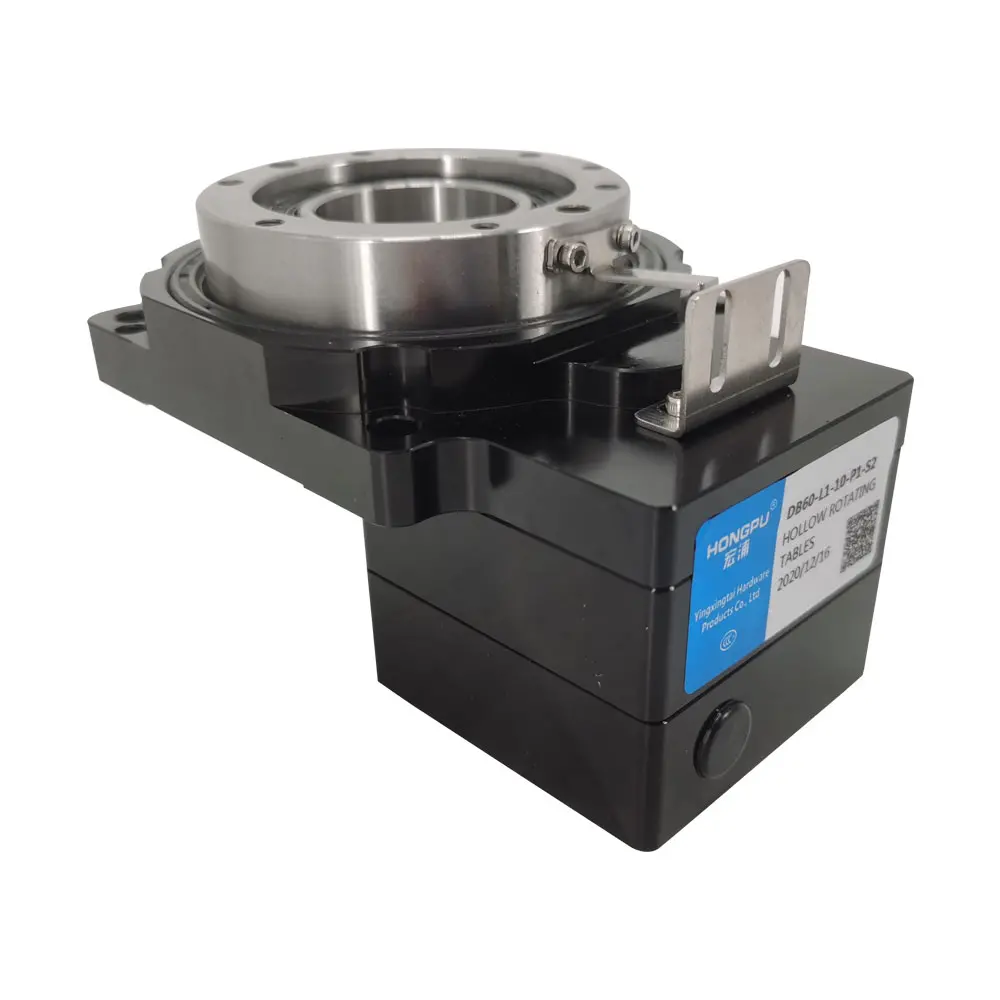

宏浦DTN60-05/18-SV/ST中空旋转平台

宏浦DTN60-05/18-SV/ST中空旋转平台

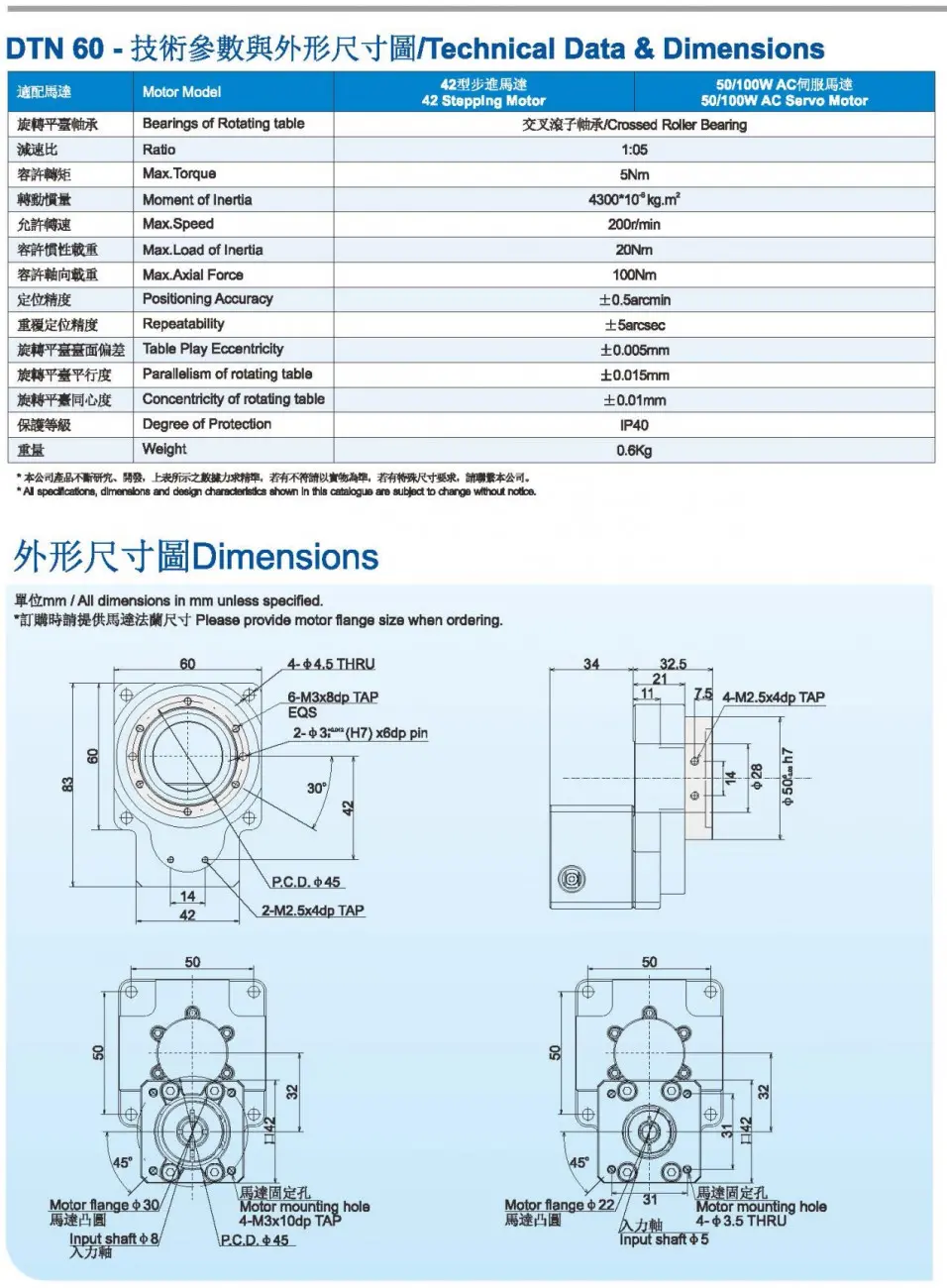

型号：DTN60

轴承结构：交叉滚子轴承

减速比：5/10

定位精度：≤1 arc-min

重复定位精度：≤15 arc-sec

体积小、承载扭矩大、噪音低、定位精度高且可实现任意角度定位等特点。转盘为中空结构，大孔径可做到150mm，方便治具中的气管、电线安装。与分割器和DD马达相同，可将负载直接固定在中空旋转平台上传动，适配各个品牌伺服电机及步进电机。

特性：

1.中空结构：

中空旋转平台的转盘为中空结构，伺服电机连接在侧边，方便冶具中的气管、电线安装。

2.高重复定位精度：

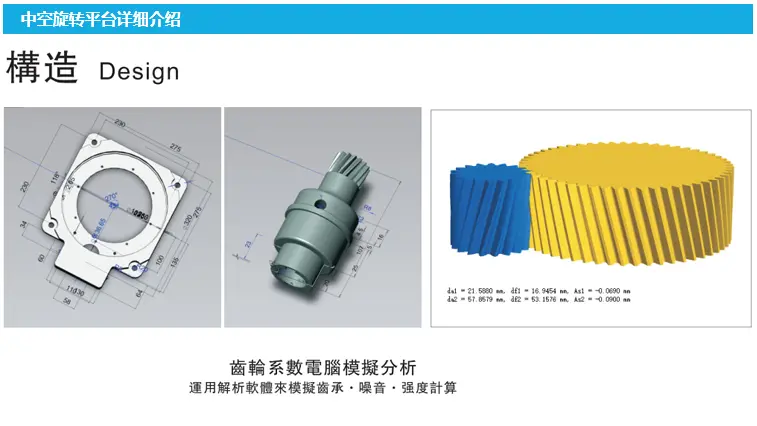

中空旋转平台采用单级螺旋齿轮减速方式来增大输出扭矩，齿轮精度等级达5级以下，加之灵活的调隙机构，通过改变两齿轮中心距的方式来控制侧隙，使得中空旋转平台的空回极小，重复定位精度在5弧秒以下。

3.高刚性:

中空旋转平台的转盘由一套精密交叉滚子轴承支撑，轴承中的滚子呈90度交错排列，并且滚子直径略大于轴承内圈与外圈间的滚道尺寸，使得交叉滚子轴承的内外圈及滚子之间存在预紧力，由此轴承支撑的伺服旋转平台转盘能够承 受径向、轴向、倾覆等各种力矩，其刚性是传统轴承的10倍以上。

4.高旋转精度:

伺服旋转平台在组装完成后，以平台的交叉滚子轴承为旋转中心，对转盘的外径，端面进行磨削（标准级为精车），保证转盘的同轴度，平行度等形位公差。

5.马达任意配置:

中空旋转平台通过定制法兰及输入轴孔的方式灵活变换接口尺寸大小，适合连接任意品牌的伺服电机、步进电机。
