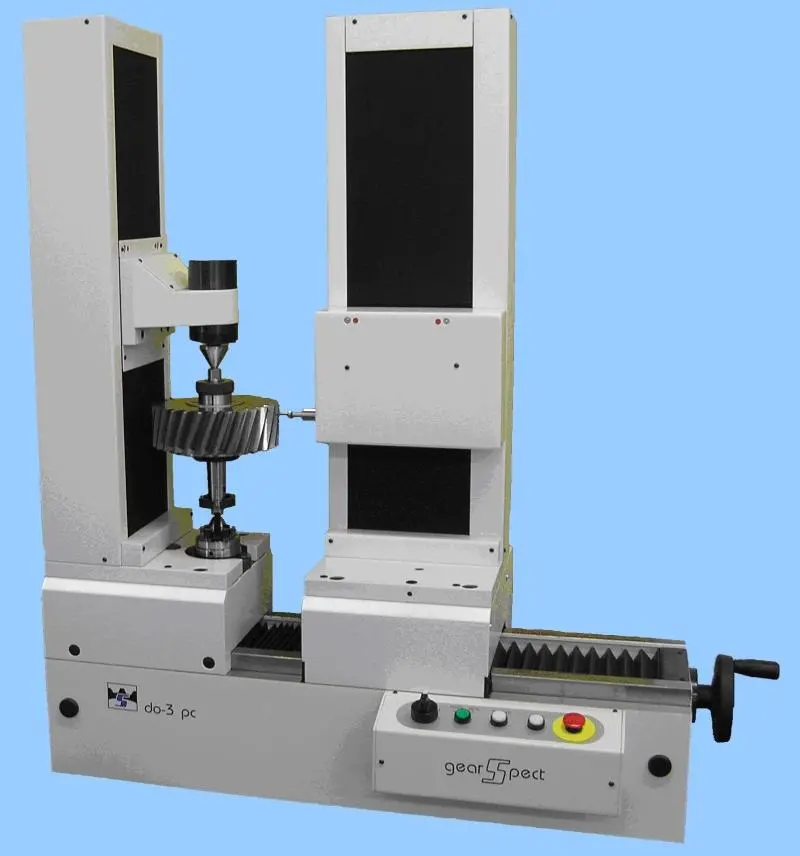

DO - 3 PC 齿轮测量中心



欧洲品质原装进口 gearSpect品牌齿轮测量中心DO-3 PC

——可测量螺旋角、齿向、齿形、周节、径向跳动诸项误差并测量控制尺寸的齿轮测量仪

DO-3 PC 数字式圆柱齿全面检测中心

齿轮测量中心DO 3 PC针对齿形误差（ 渐开线），齿向误差（ 螺旋线），齿距偏差（  周节），齿圈径向跳动以及齿轮几何尺寸等各项误差；并可扩展滚刀刀具测量功能。各项测量结果严格按照ISO, DIN 及AGMA  国际齿轮标准进行误差评定。并可按客户需要扩展GB,JIS 等相应标准。

检测软件能自动完成测量过程、数据采集、误差补偿、误差评定及结果输出等功能。提供包括中文在内的8 种操作界面。

采用先进的十字交叉测量法：十字交叉测量时，不是对被确定的几个齿进行标准检测，而是对被确定的齿进行十字交叉检测。十字交叉测量时，是对选定的齿在齿面和齿形上选定3个平面进行测量。检测结果用标准评估方式评估。十字交叉测量法显著提高了齿轮测量中心的检查精度。

gearSpect DO 3 PC齿轮综合测量中心可检测项目包括但不限于：

·         齿形误差（渐开线），

·         齿向误差（螺旋线），

·         齿距偏差（周节），

·    齿圈径向跳动等。

·         并可扩展滚刀等测量功能

齿轮测量中心DO 3 PC的主要技术参数

·         可测工件直径：D=180mm / 280 mm

·         M=8 mm

·         W=350 mm

·         Zui大工件模数：8.0 mm

·         Zui小工件模数：0.5 mm

·         Zui大工件螺旋角：50°

·         Zui大工件重量：20 kg

·         Zui小工件节圆直径：10 mm

·         测量中心本身的重复性和稳定性严格按照德国VDI 2612, 2613,2614标准加工制造。



DO 3 PC齿轮测量中心可测量的齿轮综合误差：

误差名称

按照DIN 3962定义的代号

按照AGMA 2000定义的代号

• 端面周节误差

•fp

•Vp

• 相邻齿周节误差

•fu

•VS

• 周节累计误差

•FP

•Vap

•z / 8齿周节累计误差

•FPz/8

•Vapk

• 径向跳动

•Fr

•Vr

• 齿形整体误差

•Ff

•Vφ

• 齿形角度误差

•fHα

• 未定义

• 齿形形状误差

•ff

• 未定义

• 齿向整体误差

•Fβ

•VΨ

• 齿向误差

•fHβ

• 未定义

• 齿向形状误差

• fβf

• 未定义

• 齿轮基园直径

• Df

• 公法线长度 / 跨z齿

• W /z

• 跨棒距

• MDk

• Me

• 横向与纵向修缘值

• cα,   cβ



DO-3 PC齿轮测量中心的GearSpline扩充软件程序

GearSpline 程序除了评估跨棒距误差外，还可评估产品的椭圆度、偏心度、周节误差及径向跳动；可以测量渐开线与非渐开线（直线齿型）的外齿轮、内齿圈（包括花键套）， 从而成为一种的测量跨棒距的测量仪。GearSpline独特的直接测量法可以评定齿轮的跨棒距Mdk及径向跳动Fr  。这种现代化的、可直接在车间应用的测量法其检测速度是很快的。例如，参数是：z=17、mn=2.25mm的齿轮轴，整个检测过程，包括打印报告在内， 只需大约1分钟。

 关于欧洲GearSpect品牌：

gearSpect  Group（吉尔斯派克集团）秉承80多年捷克优良机械制造工业传统，多年来致力于精密齿轮加工和测量技术的研究开发。旗下两大类优势产品包括全系列精密 齿轮测量仪和数控齿轮加工机床，产品主要面向欧洲和美国市场并涵盖南美及东南亚地区，作为世界范围内汽车制造和配套加工行业标准供应商，DO-3  PC齿轮测量中心成功案例惠及：德国宝马、德国大众、德国ZF、法国雪铁龙、法国PSA、西班牙西亚特、意大利Sauer  Danfoss、捷克斯柯达、日本尼桑、韩国现代和韩国起亚等。DO 3  PC是gearSpect品牌畅销的齿轮检测仪器，可测量多种齿轮参数，具有很高的选型推荐价值。

上海量博实业有限公司是来自欧洲的捷克gearSpect  Group吉尔斯派克测量集团齿轮测量中心、齿轮单面啮合测量仪、齿轮双面啮合测量仪、蜗轮蜗杆测量仪、齿轮高速加工机床等的中国区总代理，欢迎在线或来 电咨询，或来函，了解更多规格的更详细介绍。量博公司将以优质产品、优势价格、服务，为您提供具性价比的解决 方案。
