齿轮钢20CrMnTi 、SCM415H圆钢、钢带、钢管

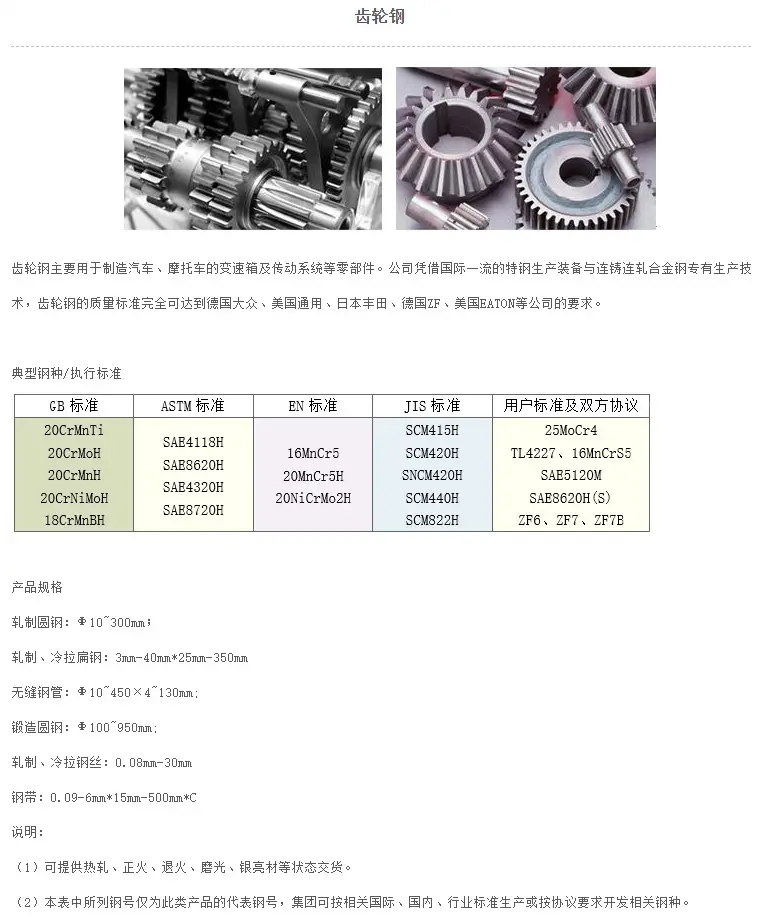

齿轮钢20CrMnTi详细资料

基本信息

名称：20CrMnTi齿轮钢

标准：GB/T 3077-1999

用途：主要用于制造汽车传动齿轮等低碳钢零件

化学成分

元素含量范围（%）碳 (C)0.17～0.23硅 (Si)0.17～0.37锰 (Mn)0.80～1.10硫 (S)≤0.035磷 (P)≤0.035铬 (Cr)1.00～1.30镍 (Ni)≤0.030铜 (Cu)≤0.030钛 (Ti)0.04～0.10

力学性能

抗拉强度 (σb, MPa)：≥1080(110)

屈服强度 (σs, MPa)：≥835(85)

伸长率 (δ5, %)：≥10

断面收缩率 (ψ, %)：≥45

冲击功 (Akv, J)：≥55

冲击韧性值 (αkv, J/cm²)：≥69(7)

硬度：≤217HB

热处理

淬火：次880℃，第二次870℃，油冷

回火：200℃，水冷、空冷

等温正火：加热至930-960℃保温后冷却到600℃保温出炉空冷

特性

20CrMnTi是中淬透性渗碳钢中Cr Mn Ti 钢，其淬透性较高。

在保证淬透情况下，具有较高的强度和韧性，特别是具有较高的低温冲击韧性。

表面渗碳硬化处理用钢，良好的加工性，特加工变形微小，抗疲劳性能相当好。

用于制造截面<30 mm的承受高速、中等或重载荷、冲击及摩擦的重要零件，如齿轮、齿圈、齿轮轴等。

SCM415H圆钢详细资料

基本信息

名称：SCM415H

类型：低合金钢

用途：广泛应用于汽车制造、机械工程、船舶制造和石油化工等领域

化学成分

元素含量范围（%）碳 (C)0.12-0.18硅 (Si)0.15-0.35锰 (Mn)0.60-1.00磷 (P)≤0.030硫 (S)≤0.035铬 (Cr)0.90-1.20

力学性能

抗拉强度 (MPa)：800-1000

屈服强度 (MPa)：600-800

延伸性：较好

冲击韧性：较好

硬度 (HB)：150-200

物理性能

密度：约7.85g/cm³

熔点：约1420℃

热处理

SCM415H可以通过热处理来改善其性能，包括正火、淬火和回火等。

热处理后可以产生压缩应力残留，提高材料的抗疲劳性能和抗应力腐蚀性能。

特性

SCM415H具有优异的机械性能和热处理性能。

相比其他材料，具有较高的强度和耐磨性，适用于要求强度和耐磨性的零部件制造。

钢带详细资料

基本信息

名称：钢带（Steel Belt）

类型：以碳钢制成的输送带，用于带式输送机的牵引和运载构件，也可用于捆扎货物

分类

按材质：普通带钢和优质带钢

按加工方法：热轧钢带、冷轧钢带

按厚度：薄钢带（厚度不大于4mm
