四大系列F减速机 高效低噪 经久耐用

产品概述

1. 产品简介

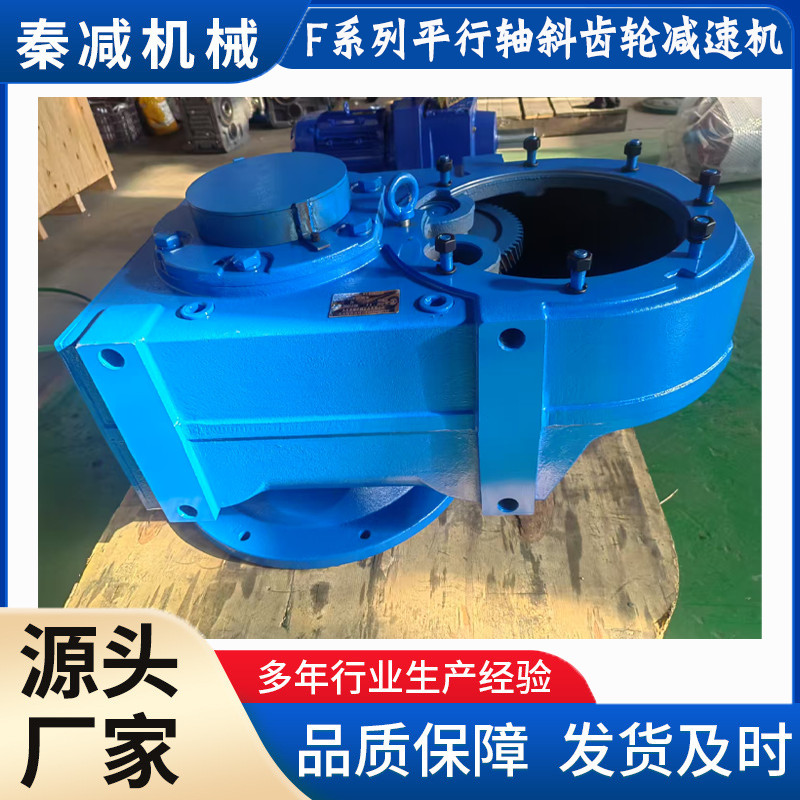

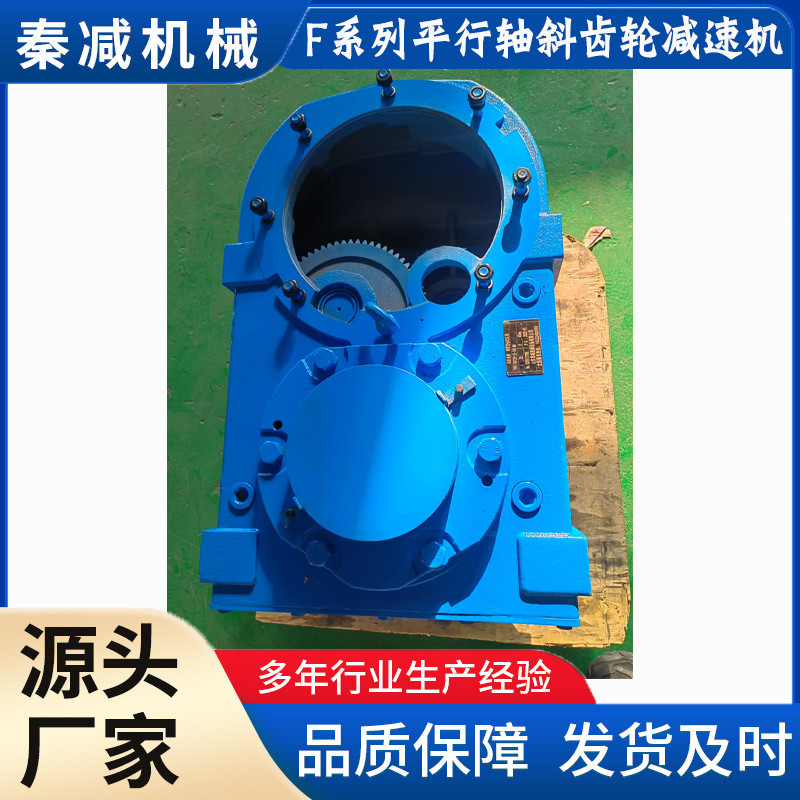

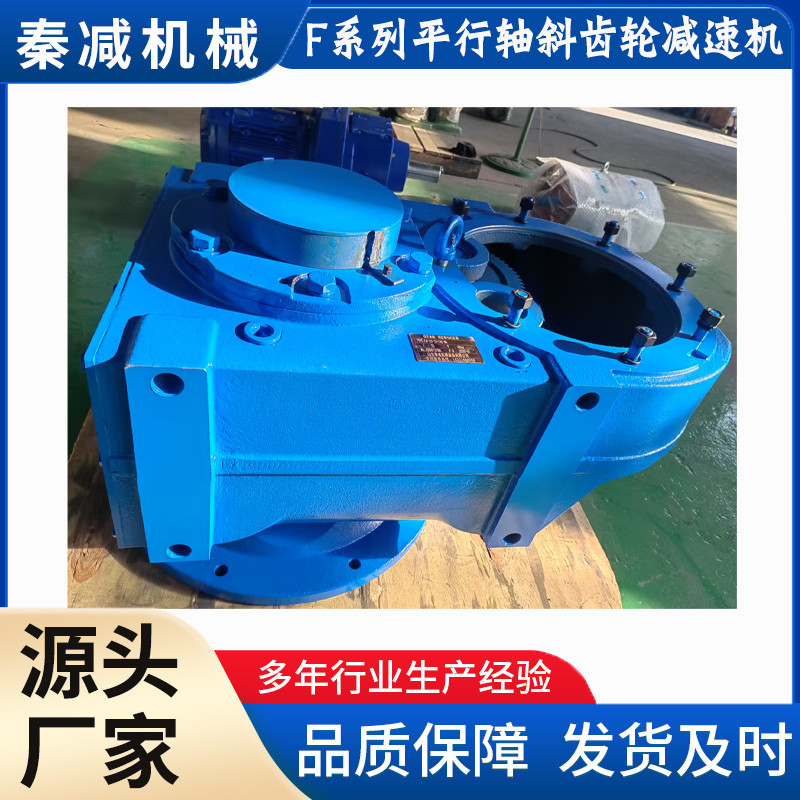

F系列平行轴斜齿轮减速机是工业四大核心传动减速机之一，采用二级/三级斜齿精密传动结构，输入与输出轴平行布置，无需角度转换。齿轮选用20CrMnTi合金钢，经渗碳淬火、精密磨齿工艺处理，齿面硬度达HRC58-62，传动精度6级；箱体为高强度铸铁一体铸造，带加强筋设计，具备高刚性、抗冲击特性。广泛应用于输送线、搅拌设备、包装机械、冶金建材等工业领域。

2. 核心优势

- 高效节能：二级传动效率≥96%，三级传动效率≥94%；

- 低噪平稳：精密磨齿工艺，运行噪音≤68dB；

- 安装灵活：支持底脚、法兰、轴装、空心轴等多种安装方式；

- 经久耐用：核心零件设计寿命≥20000小时，适配连续重载工况。

3. 主要技术参数（核心参考）

项目 技术指标

功率范围 0.18kW - 200kW

基本速比 3.81 - 267.43（可与R系列组合实现超大速比）

Zui大输出扭矩 22500 N·m

工作环境温度 -20℃ - 45℃（超出范围需定制）

防护等级 常规IP55（可定制IP65）

润滑方式 油池润滑（小规格）/ 强制润滑（大规格）

开箱检查与存放

1. 开箱检查

1. 核对产品铭牌信息（型号、机座号、速比、功率、转向等）是否与采购合同一致；

2. 检查减速机外观，箱体、齿轮轴、法兰等部件无裂纹、变形、磕碰损伤；

3. 清点附件：合格证、说明书、地脚螺栓、油封、润滑脂、接线盒配件（含电机款）；

4. 若发现缺件、损坏，立即联系厂家，切勿自行拆卸。

2. 存放要求

1. 存放于干燥、通风、无腐蚀性气体的室内，避免阳光直射、雨淋；

2. 用原厂包装固定，放置在平整的木质托盘上，禁止直接接触地面（防止受潮）；

3. 长期存放（超过6个月）需定期检查油封密封性，补充防锈油，转动输出轴1-2圈/月，防止齿轮锈蚀卡滞。

安装规范（关键步骤，务必遵守）

1. 安装前准备

1. 确认安装基础强度达标，表面平整，预留地脚螺栓孔（符合图纸尺寸）；

2. 准备工具：扭矩扳手、水平仪、千分尺、吊装设备（大规格减速机专用）；

3. 清洁减速机安装面、输出轴、连接法兰，去除防锈油、灰尘、毛刺。

2. 安装步骤

（1）底脚安装（F型）

1. 将减速机放置在安装基础上，插入地脚螺栓，暂不拧紧；

2. 用水平仪检测减速机输入轴、输出轴水平度，误差≤0.1mm/m；

3. 调整垫片厚度，确保水平度达标后，按对角顺序分3次拧紧地脚螺栓（扭矩参考铭牌标注）；

4. 检测水平度，确认无偏移后，浇筑混凝土固定地脚。

（2）法兰安装（FF/FAF型）

1. 清洁设备安装法兰与减速机法兰，对齐定位销孔，插入定位销；

2. 用螺栓均匀紧固法兰连接（对角顺序），螺栓扭矩符合标准；

3. 检测输出轴与负载轴的同轴度，误差≤0.05mm，避免偏心导致振动。

（3）轴装安装（FA/FAZ型）

1. 清洁空心轴内孔与负载轴，涂抹少量润滑脂；

2. 将减速机空心轴缓慢套入负载轴，确保键槽对齐，装入平键；

3. 拧紧锁紧螺栓（或锁紧盘），分多次对角拧紧，扭矩参考说明书附件；

4. 检查减速机与负载设备的贴合度，无间隙、无松动。

3. 连接注意事项

1. 与电机连接：采用弹性联轴器，保证同轴度，禁止直接硬连接；

2. 与负载连接：根据工况选用联轴器、链轮、皮带轮，连接后无卡滞；

3. 禁止在减速机未固定的情况下连接负载，防止设备倾倒、轴系损坏。

润滑说明（核心维护项）

1. 润滑油选型

环境温度 推荐润滑油型号（工业齿轮油）

-20℃ - 0℃ 150# 合成齿轮油

0℃ - 30℃ 220# 中负荷齿轮油

30℃ - 45℃ 320# 中负荷齿轮油

2. 润滑操作

（1）首次加油

1. 安装完成后，拧下油位计，通过加油口注入指定型号润滑油；

2. 油位至油位计刻度线（中线位置），切勿过多（易漏油）或过少（易磨损）；

3. 拧紧油位计，转动输出轴数圈，使润滑油充分浸润齿轮与轴承。

（2）换油周期

1. 首次使用：运行500小时后，彻底更换新油（去除磨合期杂质）；

2. 常规使用：每2000小时（或12个月）更换一次；

3. 恶劣工况（重载、高温、粉尘大）：缩短至1000小时更换一次。

（3）换油步骤

1. 停机并断电，待减速机冷却至40℃-50℃（避免高温油烫伤）；

2. 拧下放油螺塞，排空废油，用煤油冲洗箱体内部，直至流出清洁煤油；

3. 拧紧放油螺塞，注入新油至刻度线，拧紧油位计。

操作与运行

1. 试运行

1. 试运行前确认：润滑油到位、地脚紧固、连接无卡滞、电源接线正确（含电机款）；

2. 空载试运行：启动电机，正转、反转各运行30分钟，观察是否有异常噪音、振动、漏油；

3. 负载试运行：逐步加载至额定负载的50%、80%、，每级负载运行1小时，确认温升≤60℃，噪音无异常。

2. 正常运行要求

1. 严禁超额定功率、超额定扭矩运行，禁止频繁启停（间隔≥3分钟）；

2. 运行中定期检查：油位、油温、振动、噪音、油封密封性，发现异常立即停机；

3. 环境温度超过45℃时，需加装散热风扇或冷却器；低于-20℃时，启动前预热润滑油。

3. 停机操作

1. 先切断负载，再停止电机，避免带载停机损坏齿轮；

2. 长期停机（超过1个月）：排空润滑油，清洁箱体，涂抹防锈油，封闭进出油口与轴端。

常见故障与排除

故障现象 可能原因 排除方法

运行噪音大 1. 油位过低/润滑油变质；2. 齿轮磨损；3. 同轴度误差大 1. 补充/更换润滑油；2. 检修齿轮；3. 重新调整同轴度

漏油 1. 油封老化；2. 油位过高；3. 箱体结合面密封不良 1. 更换油封；2. 放掉多余润滑油；3. 重新密封结合面

温升过高 1. 润滑油型号错误；2. 重载运行；3. 散热不良 1. 更换指定润滑油；2. 降低负载；3. 加装散热装置

输出轴不转 1. 齿轮卡滞；2. 电机故障；3. 负载卡死 1. 拆解检修齿轮；2. 检查电机；3. 排除负载故障

维护与保养

1. 日常维护（每日）

- 检查油位、油温、噪音、振动是否正常；

- 检查地脚螺栓、连接螺栓是否松动；

- 检查油封、结合面是否漏油。

2. 定期维护（每月）

- 清理减速机表面灰尘、油污，保持散热通畅；

- 检测齿轮磨损情况（通过油样分析或拆解检查）；

- 紧固所有连接螺栓。

3. 年度维护

- 彻底拆解减速机，检查齿轮、轴承、油封的磨损程度，更换易损件；

- 重新喷涂箱体防锈漆；

- 校准传动精度，确保设备性能。

安全警示

1. 减速机运行时，禁止打开油位计、加油口、放油螺塞，防止高温油喷出伤人；

2. 检修时必须断电，并悬挂“禁止合闸”标识，防止误启动；

3. 禁止在设备运行时进行紧固、拆卸操作；

4. 操作人员需佩戴防护手套、护目镜，避免润滑油烫伤或零件磕碰受伤。

售后服务

保质期12个月  质量保证
