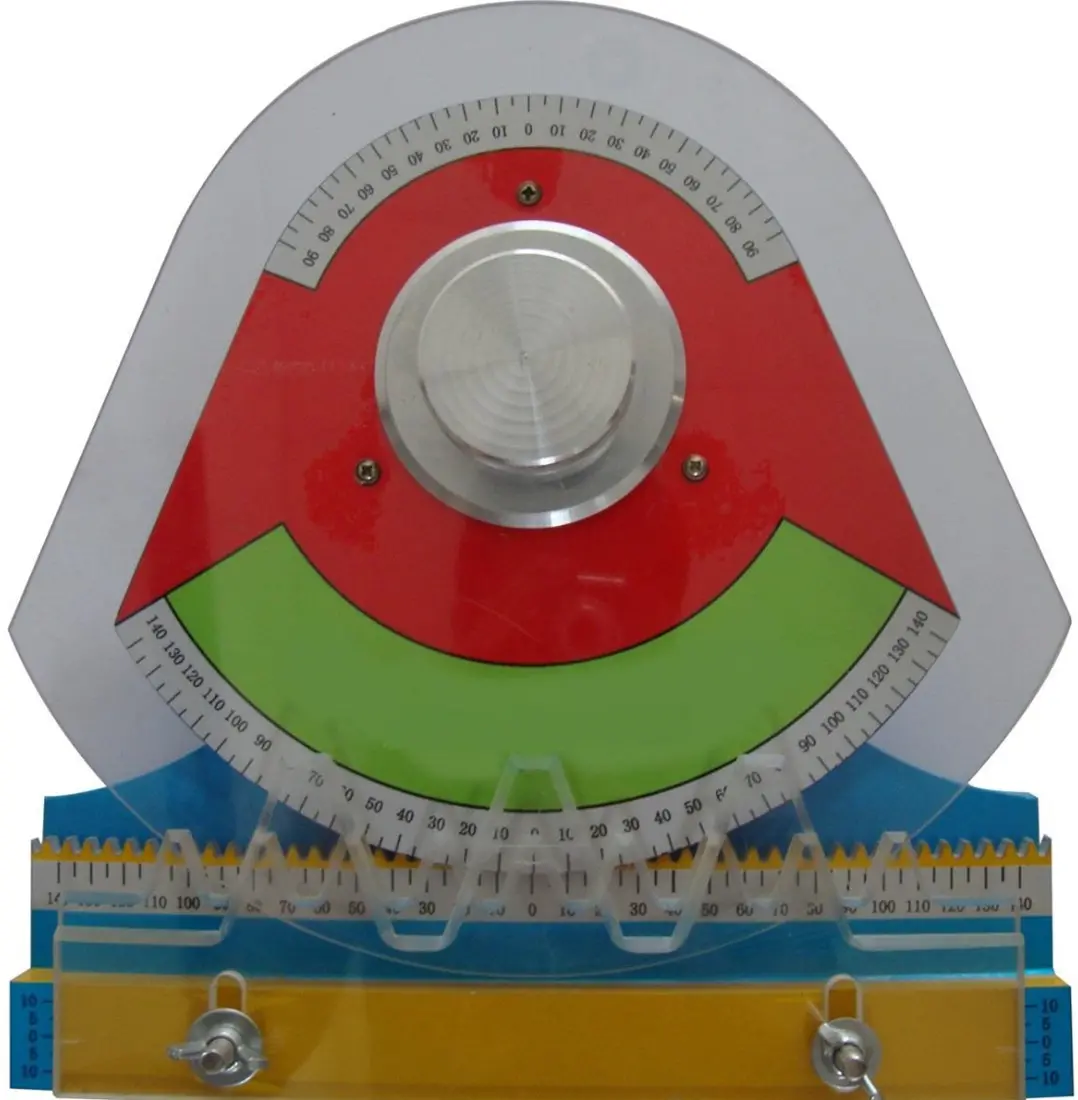

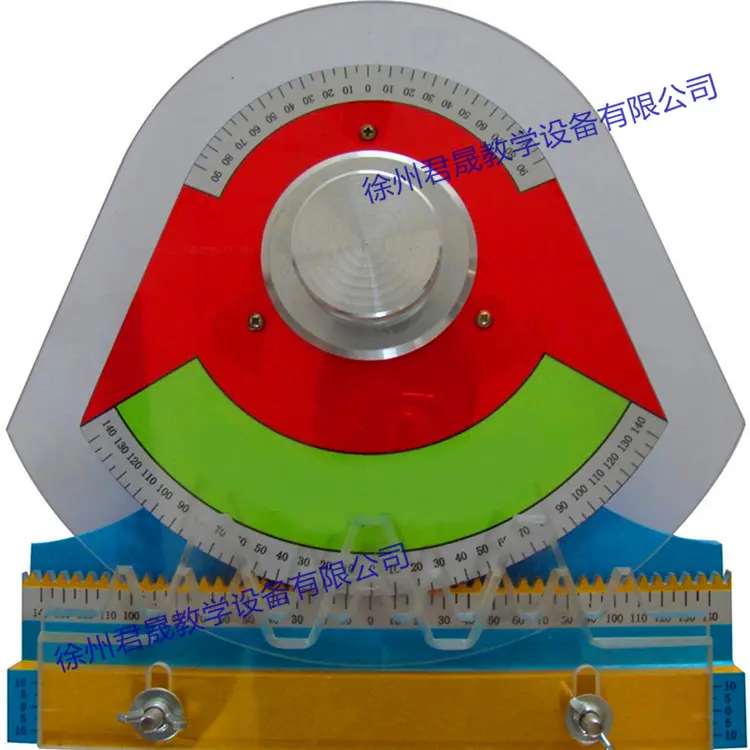

JS-FCY型齿轮范成仪

JS-FCY型齿轮范成仪

齿轮范成仪 绘图桌 钳工台 钳工桌 减速器模型 液压实验台 制图桌

功能特点：

        本产品用于机械原理(机械设计基础)课程开设的“渐开线齿轮范成实验”，理解渐开线齿轮轮廓形成过程和范成法加工原理，掌握渐开线产生根切和避免根切的方法，演示刀具变位对位齿形变化及对齿轮各参数的影响。

实验项目：

       1、画出m=20mm,Z=8的标准、正变位、负变位的三种渐开线齿廓，并分析比较齿形特点。

       2、画出m=8mm,Z=20的标准渐开线齿廓，并分析比对比。

功能及特点：

       1、 具有演示渐开线齿廓的形成过程功能，操作简便快捷；

       2、 演示刀具变位对具齿形的变化及齿轮各参数的影响。

主要配置及技术参数：

       1、范成仪 1套

       2、配m=20mm、m=8mm,齿条形插齿刀各1把

       3、外形尺寸：325*300*100mm
