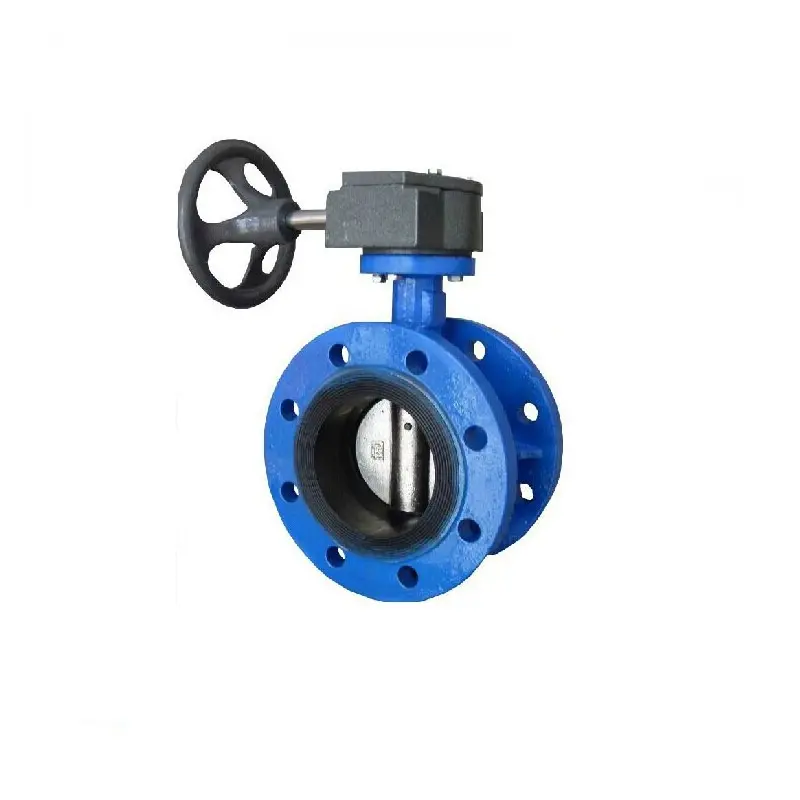

三鲸软密封蜗轮法兰衬胶蝶阀D341J-10Q 冠龙阀门手动法兰蝶阀

用途及特点 ：

软密封蝶阀适用于温度≤ 120℃，公称压力≤1．6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

主要特点：
1、设计新颖、合理、结构独特，重量轻，启闭讯速。
2、操作矩小，操作方便，省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。

 主要结束参数:

公称通经DN（mm）

50～2000

50～1600

公称药理PN（MPa）

0.6

1.0

1.6

密封试验（MPa）

0.66

1.1

1.76

强度试验（MPa）

0.9

1.5

2.4

适用温度

丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃

适用介质

水、空气、天然气、油品及弱腐蚀性流体

泄漏率

符合GB/T13927-92标准

驱动方式

蜗轮传动、电动、气动、液动

 主要零部件材料:

零件名称

材料

阀体

WCB、QT450-10、HT200、HT250

蝶板

阀轴

2Cr13

密封圈

丁腈耐油橡胶

填料

柔性石墨

 密封材料：

材料品种

氯丁橡胶

丁腈橡胶

乙丙橡胶

聚四氟乙烯

硅橡胶

氟橡胶

代号

×或 0rJ

XA或orJA

XB或orJB

xC、JC或0rF

XD或orJD

× E或orJE

耐温度

82℃

93℃

150℃

232℃

250℃

204℃

-40℃

-268℃

-70℃

-23℃

适用工作温度

≤65℃

≤80℃

≤120℃

≤200℃

≤180℃
