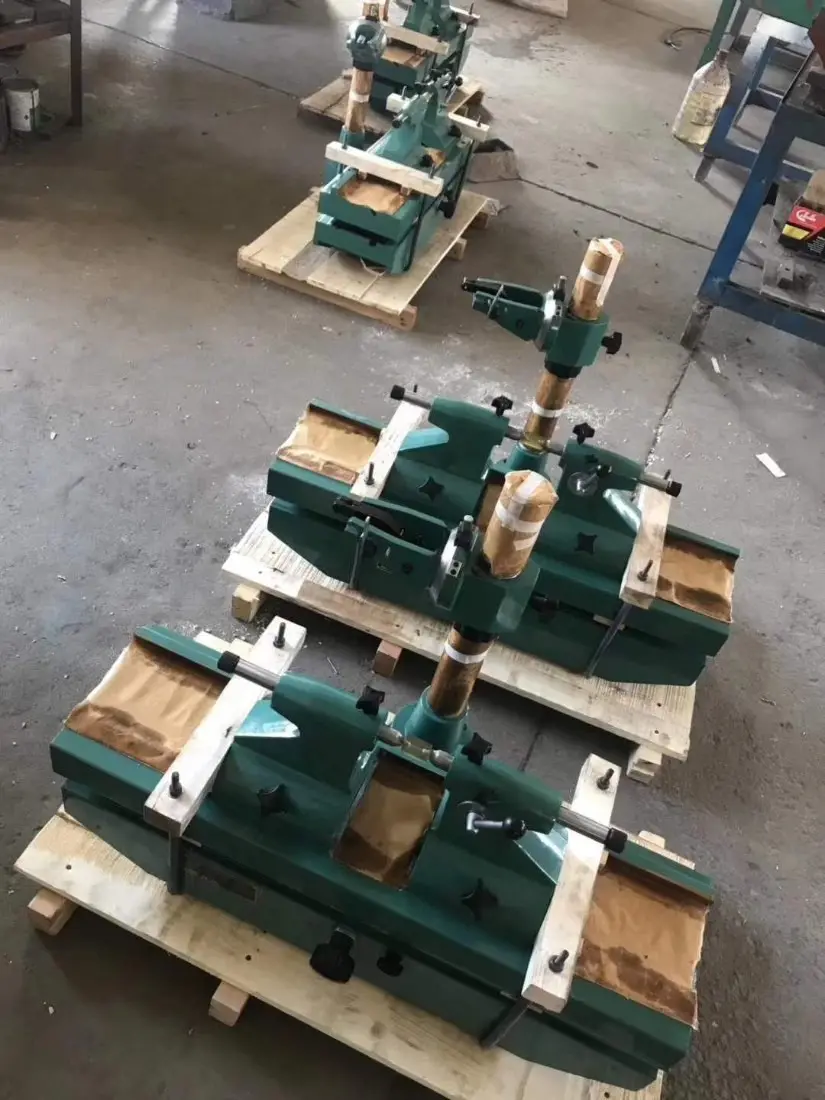

齿轮跳动仪（Gear Runout）专业生产有库存

产品名称：齿轮跳动检查仪

工作原理：齿轮跳动检查仪（Gear Runout Instrument）用途:齿轮跳动检查仪用于检查6级或6级以下精度圆柱,圆锥外齿和齿轮及蜗轮蜗杆的径向跳动或端面跳动.

　　齿轮跳动检查仪（Gear Runout Instrument）用途:齿轮跳动检查仪用于检查6级或6级以下精度圆柱,圆锥外齿和齿轮及蜗轮蜗杆的径向跳动或端面跳动.

　　齿轮跳动检查仪（Gear Runout Instrument）工作原理:齿圈径向跳动△Fr,在齿轮一转范围内,测头在槽齿轮上,与齿高中部双面接触,测头相对于齿轮轴线的Zui变动量.为此,齿圈径向跳动的检查是借具有原始齿条形的测量头进行.图所示,为用于这种检查仪的原理示意图.检查时将装在芯轴上的被检查齿轮,固定在仪器两顶针间内,并用指示表示出测量头位置对齿轮转动轴线的跳动量.

被测齿轮模数      0.3-2mm              1-6mm         0.3-6mm

齿轮Zui大直径    ⌀150-190              ⌀300-420         ⌀300420

测架转动范围±0° 指示表分度值0.001mm

仪器示值变化在10次测量过程中不大于下列规定

测光滑表面                          测齿轮:

▲不用杠杆1μm ▲用杠杆2μm▲不用杠杆3μm 定做:可加长、加高
