厂家现货各类优质摆线轮摆片摆线减速机配件规格齐全可批发 圣曼德
电源电压 380 V 可调高度 534500 mm 平台尺寸 1100 mm 起升高度 3800 mm 起升时间 5220 s 载重 100 t 品牌 圣曼德 是否支持加工定制 是 是否进口 否 材质 不锈钢丝杆（可定制） 操作形式 电动/手摇 用途范围 机械、冶金、建筑、化工、医疗、文化 类型 SJA5 外观颜色 黑
300.00
库存 999
电源电压
380 V
可调高度
534500 mm
平台尺寸
1100 mm
起升高度
3800 mm
起升时间
5220 s
载重
100 t
品牌
圣曼德
是否支持加工定制
是
是否进口
否
材质
不锈钢丝杆（可定制）
操作形式
电动/手摇
用途范围
机械、冶金、建筑、化工、医疗、文化
类型
SJA5
外观颜色
黑色（可定制）

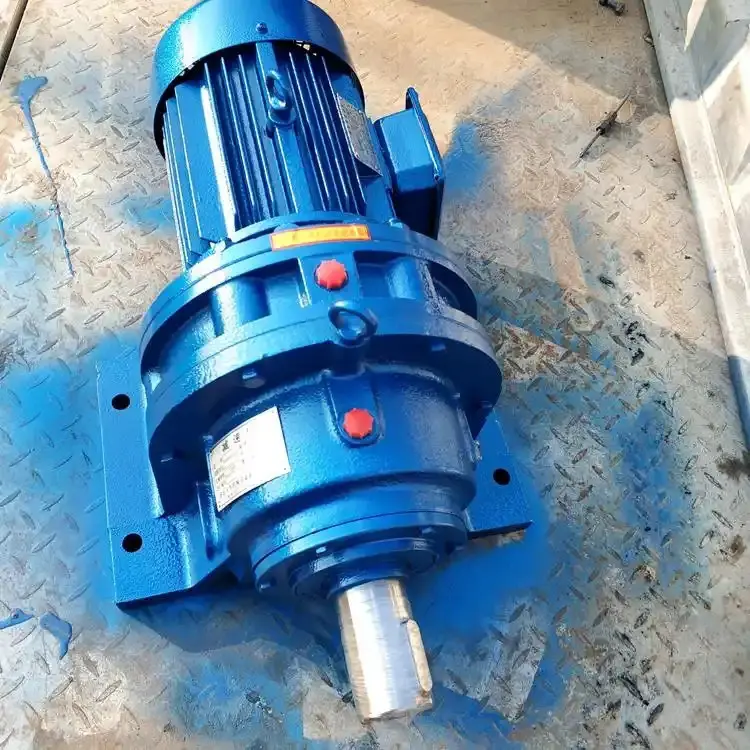

| X、B系列行星摆线针轮减速机 | |||||||||||||||||||||||
| 一 、前 言 | |||||||||||||||||||||||
| 行星摆线针轮减速机，是一种应用行星传动原理，采用摆线针齿啮合，设计先进、结构新颖的减速机构。 该减速机可以广泛应用于各种传动机械中的减速机构，如：起重、运输、矿山、冶金、石化、纺织、印染、 轻工、制药、食品机械等。 | |||||||||||||||||||||||
| 二 、结 构 | |||||||||||||||||||||||
| 行星摆线针轮减速机全部传动装置可分三部分：输入部分、减速部分、输出部分；按结构形式分为：卧式、 立式、双轴型、直联型四种。我厂除生产标准减速机外，还可满足用户需要承接非标设计制造。 | |||||||||||||||||||||||

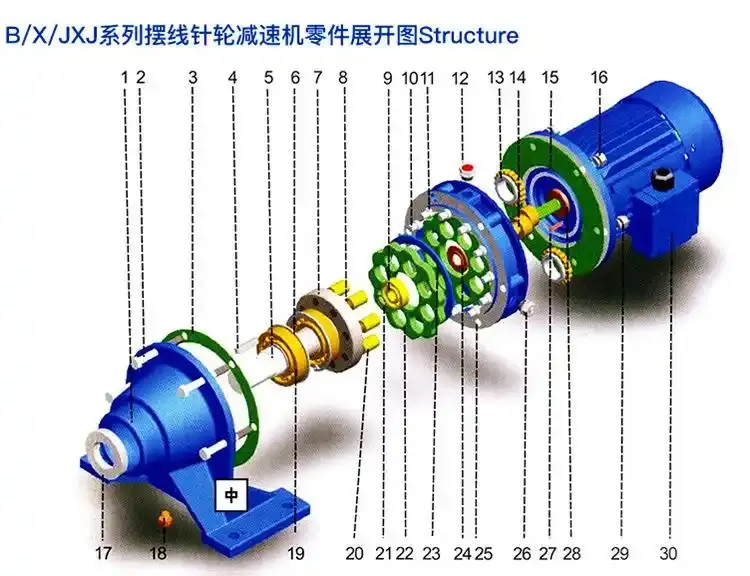

| 直联型减速机与Y 系列专用电动机及Y 系列派生专用电动机组装在一起，如YA 增安型电动机、 YB 防爆电动 机、YCT 调速电动机、YEJ 制动电动机等。(减速机结构如图1、图2、图3) | |||||||||||||||||||||||
| 三 、特 点 | |||||||||||||||||||||||
| 1. 传动比大： 一级减速时传动比为1/6-1/87;二级减速时传动比为1/99-1/7569;三级减速时传动比为 1/5841-1/658503;根据需要可以采用更多级组合。 | |||||||||||||||||||||||
| 2. 传动效率高：由于该机啮合部位采用了滚动啮合，平均效率可达90%以上。 | |||||||||||||||||||||||
| 3. 体积小、重量轻：由于不仅采用了行星传动原理、输入轴和输出轴在同一轴线上，有与电动机直联 呈一体的独特之处，本机具有结构紧凑、体积小、重量轻的特点。 | |||||||||||||||||||||||
| 4. 故障少、寿命长：本机主要传动啮合件使用轴承钢制造，机械性能好，耐磨性能好，再加采用滚动 磨擦，故使之故障少、寿命长。 | |||||||||||||||||||||||
| 5. 动转可靠平稳：本机传动过程中为多齿啮合，使之运转平稳可靠、噪声低。 6. 拆装方便、容易维修：由于结构设计合理，故拆装简单、便于维修。 | |||||||||||||||||||||||
| 7. 本机还具有过载能力强、耐冲击、惯性力矩小、适用于起动频繁和正反转的特点。 | |||||||||||||||||||||||
| 四 、行星摆线针轮减速机各系列机型对照表 | |||||||||||||||||||||||
| 系列 | 单 级 机 型 | 双 级 机 型 | |||||||||||||||||||||
| x | Xo | X1 | x2 | x3 | ×4 X5 | X6 | x7 | X8 | x9 | x10 | X11) | X10 | x20 | ×31 | X42 | X53 | X63 | ×74 | X84 | X85 | X95 | x106 | x117 |
| B (化工部) | BO | B1 | B2 B3 | B4 | B5 | B6 | B7 | BB | B20 | B31 | B41 | B52 | B53 | B63 | B74 | B85 | |||||||
| B (一机部) | (B85) | (B100) | B12 | B15 | B18B22 | B27 | B33 | B39 | B45 | B55 | B1812 | B2215E | B2715 | B3322 | B3922 | B4527 | B6533 | ||||||
| BJ (纺织行业) | BJ2 | BJ3 | BJ4 BJE | BJ6 | BJ6 | BJ8E | BJ9 | BJ10 | BJ11 | BJ42 | BJ53 | BJ63 | BJ74E | BJ84 | BJ85 | BJ95 | BJ106 | ||||||
| B (上海) | B10A | B10 | B11 | B12 B1 | B14 | B15 | B16 | B17 | B18 | B130 | B141 | B153 | B163 | B174 | B185 | ||||||||
| 注：上表五大系列摆线针轮减速机本公司均可生产。其传动原理和结构特点都是一样的，只是输出轴尺寸和安装尺寸略有差 异，本公司的X 系列经过改进设计可囊括其它类型的特殊要求，特别是立式摆线针轮减速机增加了夹壳型出轴。化工部标准 HG5-745-78 的B 系列只有单级立式结构，其输出轴与X 系列略有不同，选型时请注意。 | |||||||||||||||||||||||
