成都 20CrNiMoA齿轮管 航空发动机用

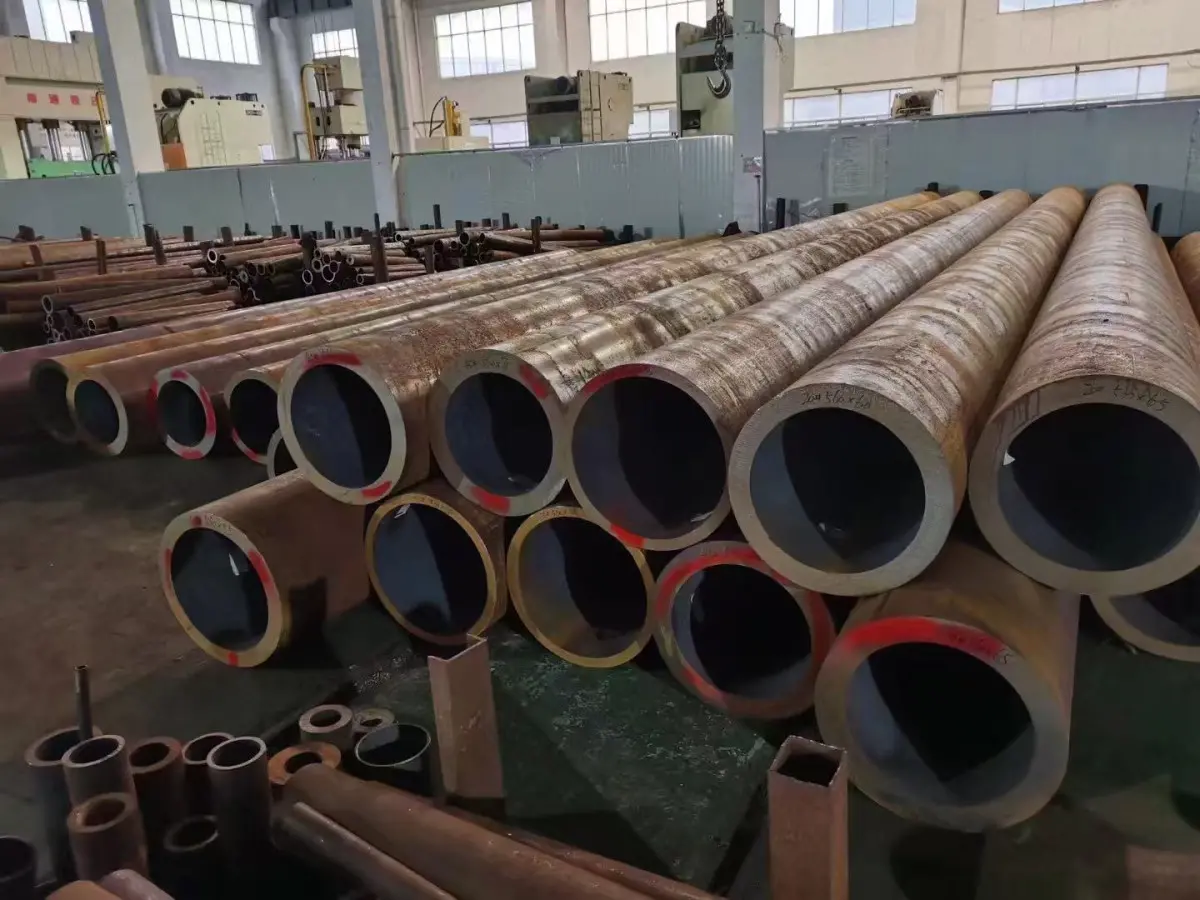

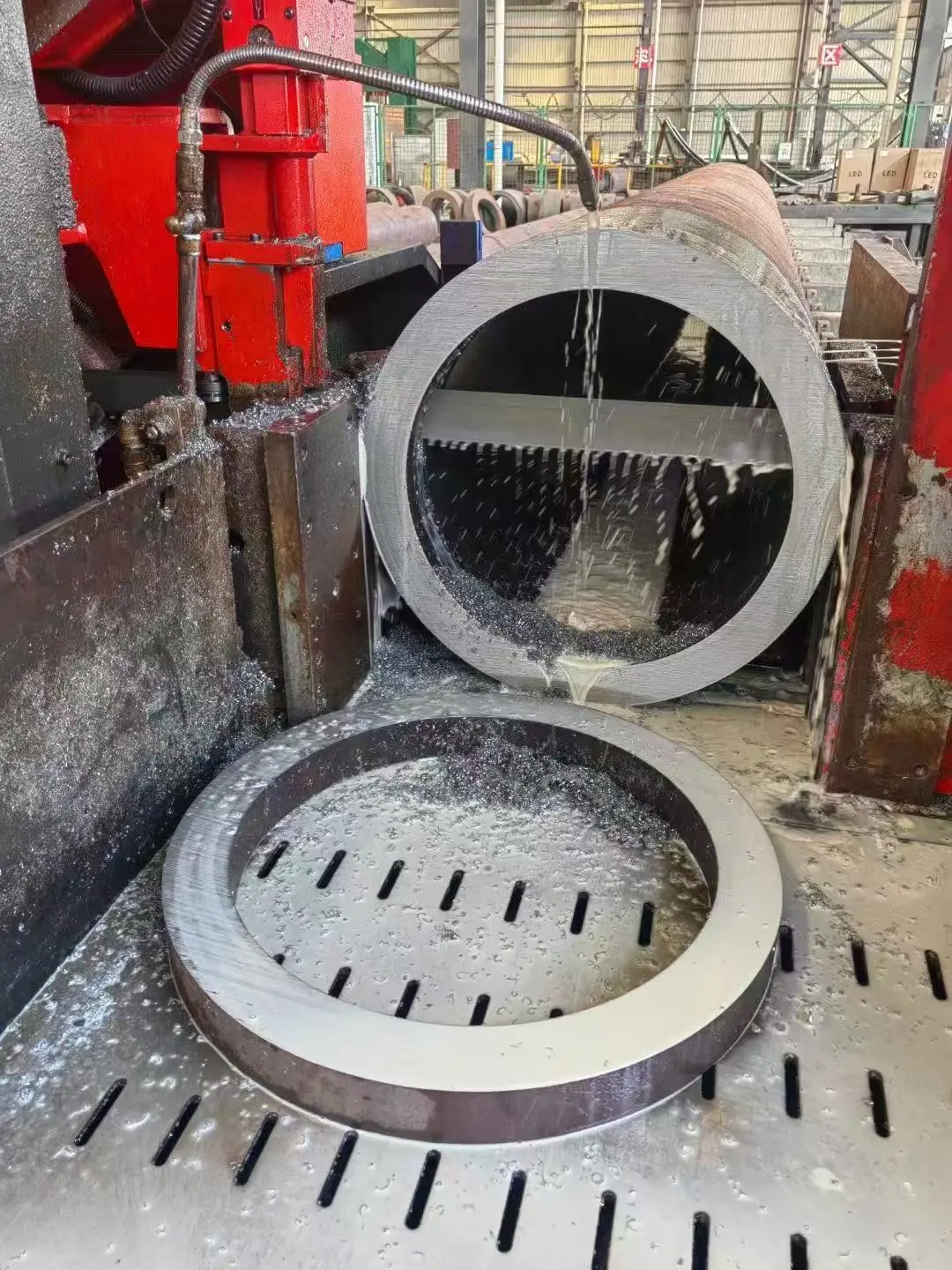

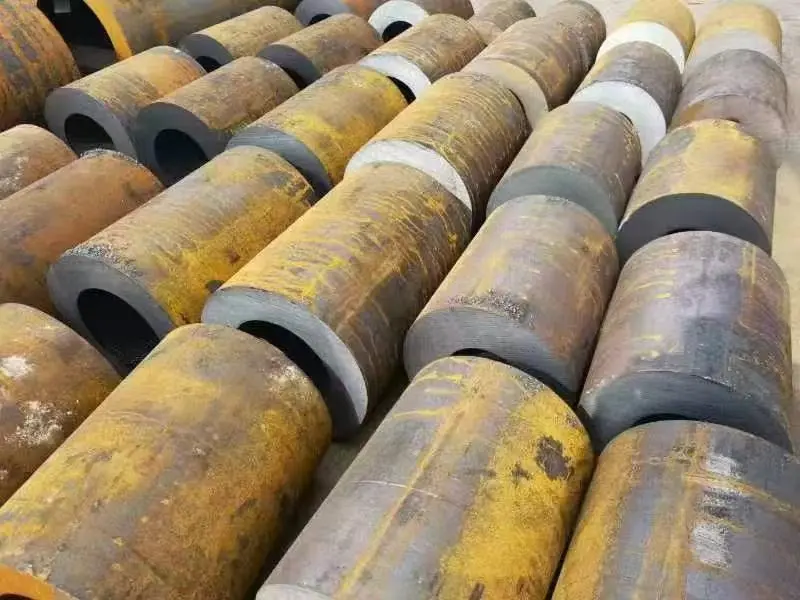

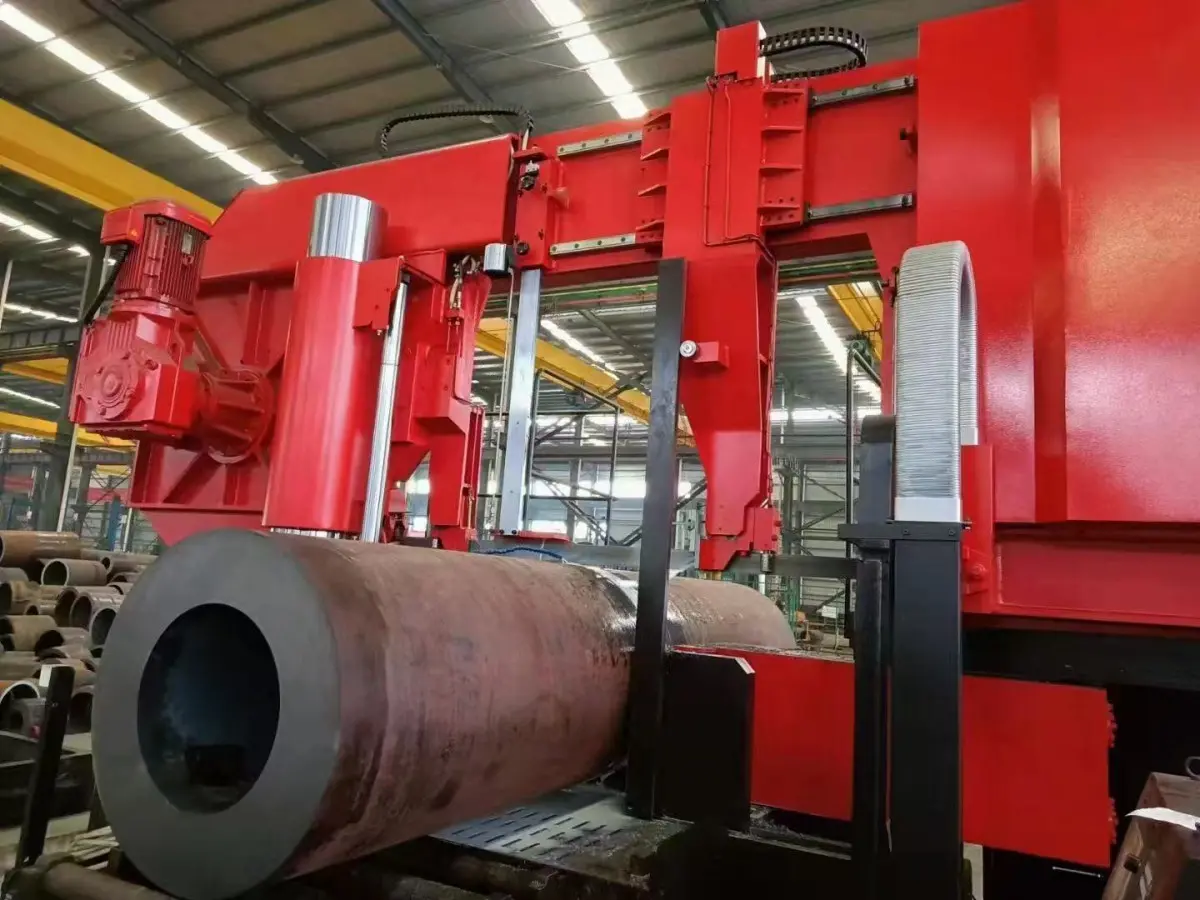

# 成都 20CrNiMoA齿轮管 航空发动机用熠烁金属作为重庆本地深耕特种管材生产的老牌钢材生产企业，常年面向成都及西南航空配套市场定制生产20CrNiMoA航空发动机专用齿轮管，依托全流程精细化冶炼、无缝轧制工艺管控，产品适配航空发动机传动齿轮套管、动力连接管件等核心零部件用材需求，产品各项理化指标对标国标与航空用材验收规范，下面从原料成分、物理参数、力学指标、热处理参数、产品规格、应用特性多维度逐项详解产品参数。## 一、成分（典型，质量分数%，执行GB/T3077-2015优质钢管控标准）• C：约0.20%（0.17–0.23%）• Si：约0.27%（0.17–0.37%）• Mn：约0.65%（0.60–0.95%）• Cr：约0.55%（0.40–0.70%）• Ni：约0.55%（0.35–0.75%）• Mo：约0.25%（0.20–0.30%）• S≤0.025%，P≤0.025%（A级优质钢严控有害杂质，优于常规牌号限值）• Cu残余含量≤0.30%，余量成分为Fe基体元素## 二、物理核心性能• 密度：7.85 g/cm³（常温20℃实测标准数值）• 线膨胀系数：12.1×10⁻⁶/℃（20~200℃温度区间平均系数）• 常温导热系数：44.9 W/(m·K)，比热容0.46 J/(g·K)• 临界点温度：Ac1约730℃、Ac3约825℃，常规熔融区间1450~1500℃• 交货态基础硬度：退火出厂管材硬度≤197HB## 三、热处理后力学性能（试样毛坯15mm，渗碳+调质成品状态，航空件实测参考）• 抗拉强度：≥1080MPa• 屈服强度：≥835MPa• 断后伸长率δ5：≥10%• 断面收缩率：≥40%• 室温冲击功Akv：≥63J• 渗碳表层硬度：HRC58~62，管材芯部韧性硬度230~280HBW## 四、标准热处理工艺参数（熠烁金属航空齿轮管定制配套工艺）• 渗碳预处理正火：870~890℃保温2.5~3.5h，空冷，细化管材内部晶粒组织• 渗碳淬火：850~880℃保温后油冷，保障渗碳层均匀附着于管件内壁与外壁• 低温回火（耐磨工况）：180~200℃保温3h空冷，消除热处理内应力，锁定表层高硬度• 高温调质回火（重载韧性工况）：520~580℃保温回火，适配大载荷冲击类航空套管用材## 五、产品常规生产规格参数（成都航空配套常用定制尺寸）• 外径区间：22mm~260mm，支持非标18~320mm按需轧制• 壁厚区间：3mm~45mm，航空精密薄壁齿轮管Zui小可做2.5mm定制壁厚• 定尺长度：常规6米定尺，航空单件配套可裁切0.3~4米不定尺短料• 管材精度：外径公差±0.08mm，壁厚公差±0.05mm，内外壁光洁度Ra≤3.2μm## 六、产品工艺特点与航空适配优势• 纯净度管控：冶炼环节采用炉外精炼工艺，非金属夹杂物等级控制在2级以内，规避航空高速工况下管件疲劳开裂隐患• 淬透性能：镍铬钼复合合金配比带来优异淬透性，厚壁齿轮管从表层到芯部力学性能均匀，适配航空发动机交变冲击载荷环境• 抗疲劳属性：经过多道次无缝穿孔、冷轧精整，管材内部无分层、缩孔缺陷，长期高速运转抗接触疲劳、抗齿面点蚀性能突出• 加工适配性：退火态管材切削性能稳定，便于后续机加工开槽、齿轮滚齿、镗孔等精密加工工序，适配航空零部件精细化成型需求• 温变稳定性：高低温交变环境下尺寸变形量小，在航空发动机舱短时高温环境中，管件形变率低于0.05%，保障传动齿轮啮合精度## 七、落地应用说明熠烁金属供应成都航空产业链的20CrNiMoA齿轮管，主要用于航空发动机减速器齿轮套管、行星齿轮支撑管件、动力输出轴套等关键构件，依托重庆厂区全流程生产线，就近实现成都区域现货直发与加急定制加工，产品出厂附带材质质保书、理化检测报告、无损探伤报告，满足航空装备入库验收标准。
