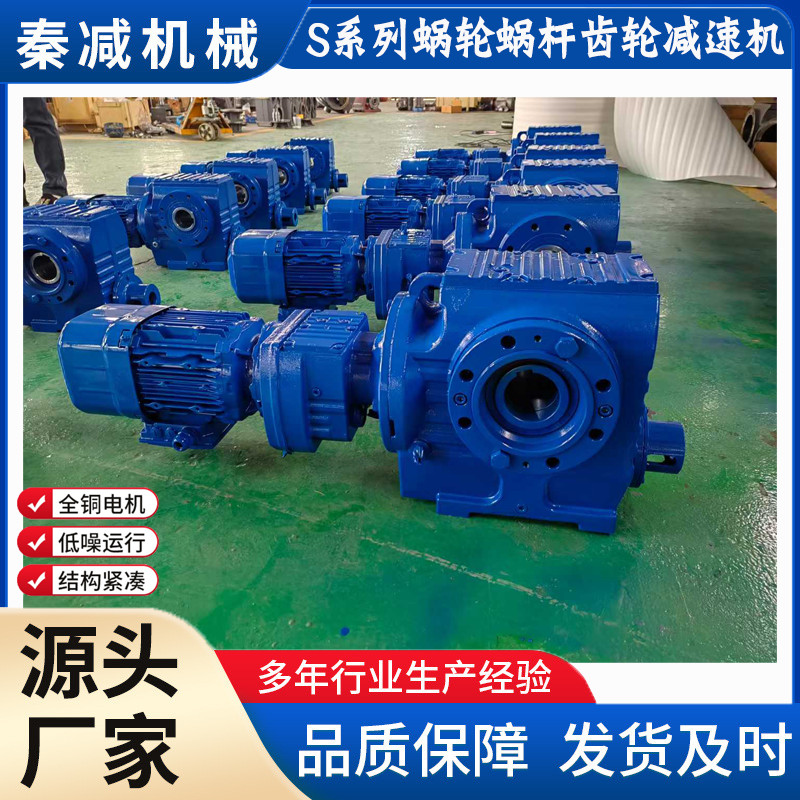

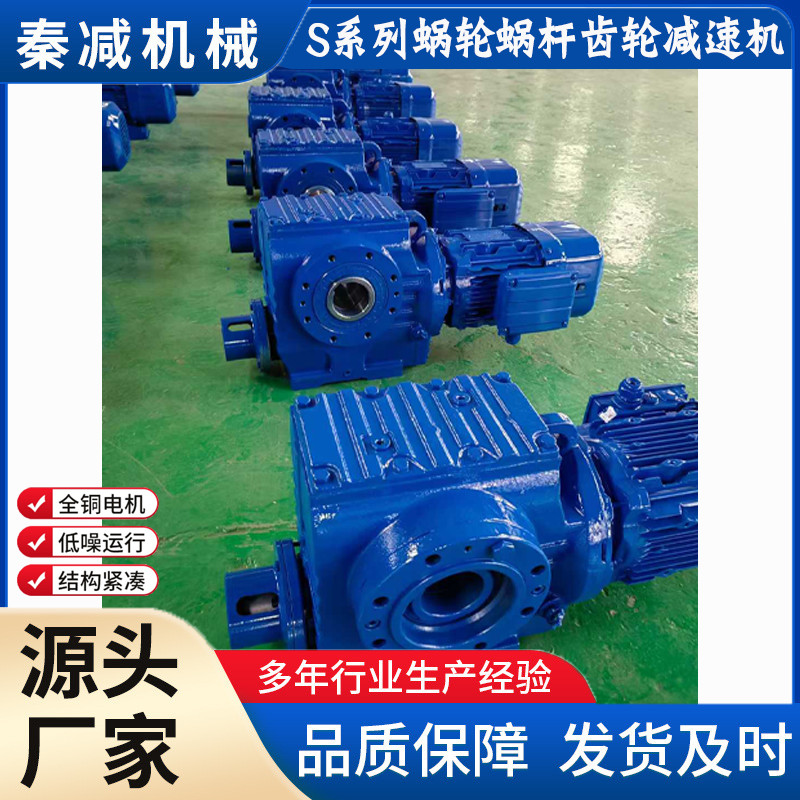

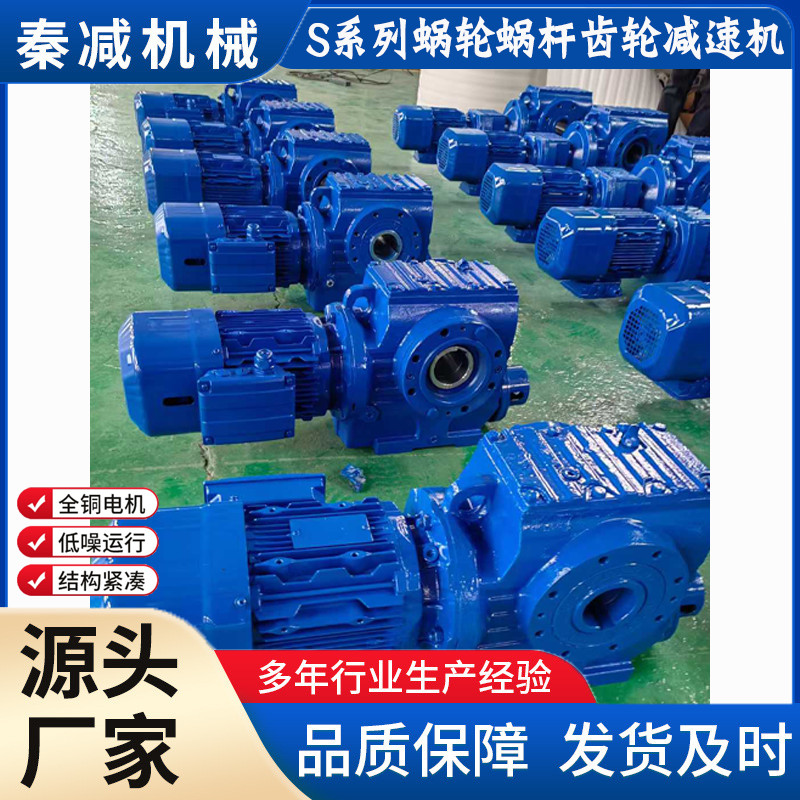

SA 系列斜齿轮蜗轮减速机

SA 系列斜齿轮蜗轮减速机

1. 产品概述

SA 系列减速机属于 S 系列斜齿轮 - 蜗轮蜗杆减速机，采用斜齿轮 + 蜗轮蜗杆双级传动结构，直角 90° 输出，具备体积小、扭矩大、噪音低、效率高、自锁性好等特点。广泛用于输送、包装、食品、纺织、环保、化工、搅拌、起重、矿山等机械设备。

2. 型号规格

• 标准型号：SA37、SA47、SA57、SA67、SA77、SA87、SA97

• 派生型号：SAF（法兰空心轴）、SAT（扭力臂）、SAZ（小法兰）

• 功率范围：0.12kW ~ 22kW

• 扭矩范围：43 ~ 4200N·m

• 传动比：基本型 9.96 ~ 244.74，组合型可达 8608

• 效率：速比 7.5-69.39 约77%；速比 70.43-288 约62%

3. 结构特点

• 双级传动：斜齿轮（高速级）+ 蜗轮蜗杆（低速级），承载更强、效率更高

• 硬齿面：齿轮采用 20CrMnTi 合金钢，渗碳淬火 HRC58-62，耐磨耐用

• 箱体：高强度铸铁 / 球墨铸铁，带散热筋，刚性好、温升低

• 输出形式：空心轴（标准）、实心轴、法兰、扭力臂、小法兰

• 安装方式：底脚、法兰、空心轴套、扭力臂，多方位任意安装

• 输入形式：电机直联、皮带轮、输入轴联接

• 噪音：≤60dB，运行平稳

4. 技术参数（核心）

• 传动形式：斜齿轮 + 蜗轮蜗杆（二级）

• 输出方向：90° 直角输出

• 防护等级：IP54（可定制 IP65）

• 绝缘等级：F 级

• 工作温度：-10℃ ~ +40℃（常温）

• 油温：≤80℃

• 过载能力：瞬时 2.5 倍额定扭矩

5. 安装与调试

• 安装前清洁轴孔、检查油位、紧固螺栓

• 空心轴与设备轴配合公差 H7/h6，键连接固定

• 严禁锤击输出轴，避免内部齿轮损坏

• 安装后手动盘车，转动灵活无卡滞方可通电

• 运行空载 30 分钟，检查转向、噪音、温升

6. 润滑与维护

• 润滑油：推荐中负荷工业齿轮油 ISO VG220~320

• 换油：运行 300 小时后更换

• 常规换油：每 6~12 个月或运行 2000~4000 小时更换一次

• 保持油位、清洁箱体、定期检查密封与螺栓

• 禁止超载、超速、频繁正反转（非制动型）

7. 常见故障及排除

• 噪音过大：轴承损坏、齿轮磨损、安装不同心 → 更换轴承、校正同心、检修齿轮

• 漏油：密封老化、油位过高、壳体裂纹 → 更换油封、调整油位、修复壳体

• 温度过高：缺油、超载、轴承损坏 → 补油、减载、更换轴承

• 扭矩不足：选型偏小、油液变质、齿轮磨损 → 重新选型、换油、检修

8. 适用场景

• 输送设备：皮带机、刮板机、螺旋输送机

• 搅拌设备：化工搅拌、食品搅拌、反应釜

• 纺织机械：印染、定型、卷绕设备

• 环保设备：压滤机、刮泥机、鼓风机

• 起重升降：提升机、卷扬机、升降平台

• 轻工机械：包装、印刷、橡胶、制药设备

  9.售后承诺

• 产品出厂均经过严格检测，质量合格放心使用。

• 正常使用情况下，质保期内非人为损坏免费维修或更换。

• 提供专业技术支持，选型、安装、调试均可咨询。

• 齿轮、轴、轴承、箱体等核心部件质量问题

• 正常使用下出现的断齿、裂纹、异常漏油等故障

• 未按要求润滑、超载使用、私自拆机造成的损坏

• 安装不当、撞击、进水、人为改造等非正常使用

• 超过质保期、无购买凭证的产品
