NE斗式提升机料斗 钢制畚斗固定在牵引构件上，随着牵引构件的运动而循环上升，将物料从提升机的底部提升到顶部，实现物料的垂直或倾斜提升。当料斗到达提升机顶部的出料口时，利用离心力、重力或两者结合的方式将物料卸出。离心式卸料适用于流动性好、颗粒较小的物料，重力式卸料适用于块状、比重较大的物料，混合式卸料则适用于多种物料的卸料需求。提升机畚斗大型提升机配件料斗多用途挖斗厂家

适用于低处往高处提升，供应物料通过振动台投入料斗后机器自动连续运转向上运送。斗式提升机由料斗、驱动装置、顶部和底部滚筒 （或链轮）、胶带 （或牵引链条）、张紧装置和机壳等组成。

料斗（1）圆柱形斗：深斗、斗口呈倾斜，深度大，用于干燥，流动性好，很好地撒落的粒状物料的输送。（2）浅料斗：口呈倾斜，深度小，用于潮湿的和流动性的粒状物料。（3）深料斗：深斗一般物料比较干燥流动性好。（4）三角形料斗：物料一般是定向自流式卸料。（5）尖角形斗：其侧壁延伸到底板外，成为挡边，卸料时，物料可沿一个斗的挡边和底板所形成的槽卸止，适用于粘稠性大和沉重的块状物料运送。

NE型板链斗式提升机采用牵引料斗自流式装料,重力式卸料。链条是优质合金钢高强度板式链条,耐磨而可靠。垂直驱动部分采用硬齿面减速器.链轮材质45#钢齿盘经淬火加工耐磨性高,驱动系统采用齿轮或托轮传动，运转时如钟表齿轮般精准。

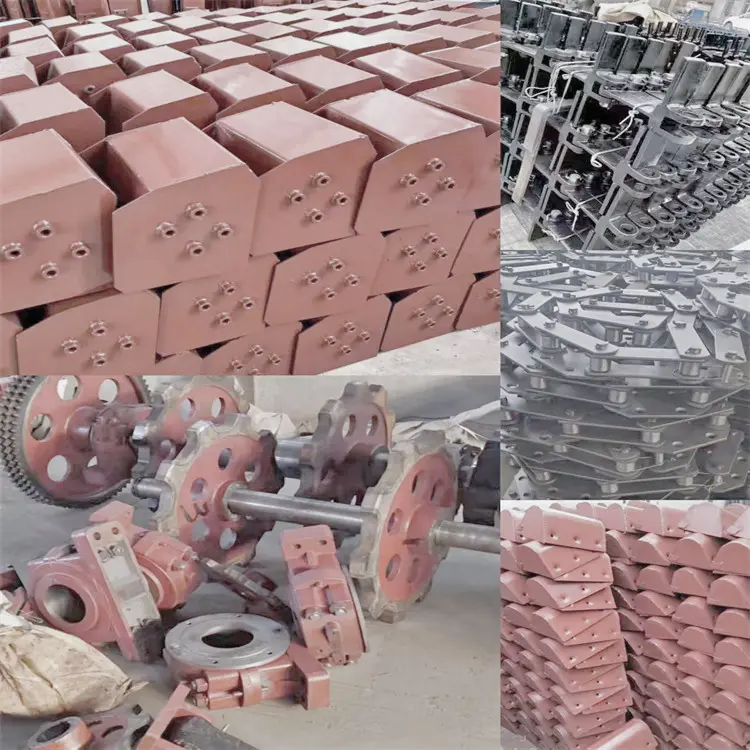

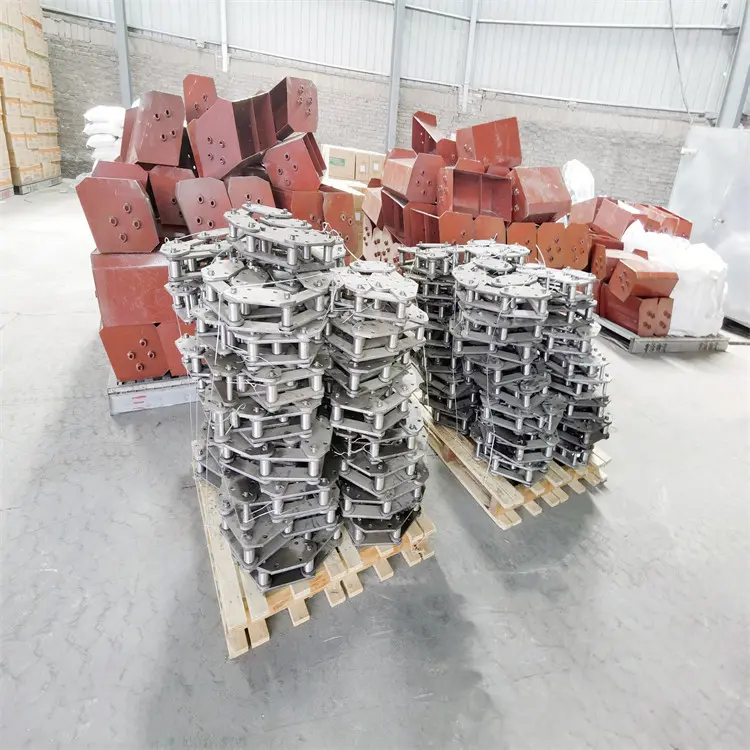

NE型斗式提升机由垂直提升机上链轮、下链轮，链轮上下头轮尾轮轴承座，链条板链，挖斗料斗，丝杆，进出料口，箱体，电机减速机等组成

斗式提升机：NE、NSE、HL、TH、TD、TB提升机整机及链条、链轮、料斗、胶带等配件。

NE系列板链斗式提升机壳体、牵引件（输送链）、料斗、驱动轮（头轮）、改向轮（尾轮）、逆止器张紧装置、导向装置、加料口、卸料口

NE系列板链斗式提升机型号为NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。

NE系列板链斗式提升机工作原理

NE系列板链式斗式提升机本机系流入式喂料，物料流入料斗内靠板链提升到上端，在物料重力作用下自行卸料。该机采用全封式机壳链速低，几乎无回料现象，无功功率损耗少，噪声低，寿命长。

NE系列板链斗式提升机主要结构

NE系列板链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。

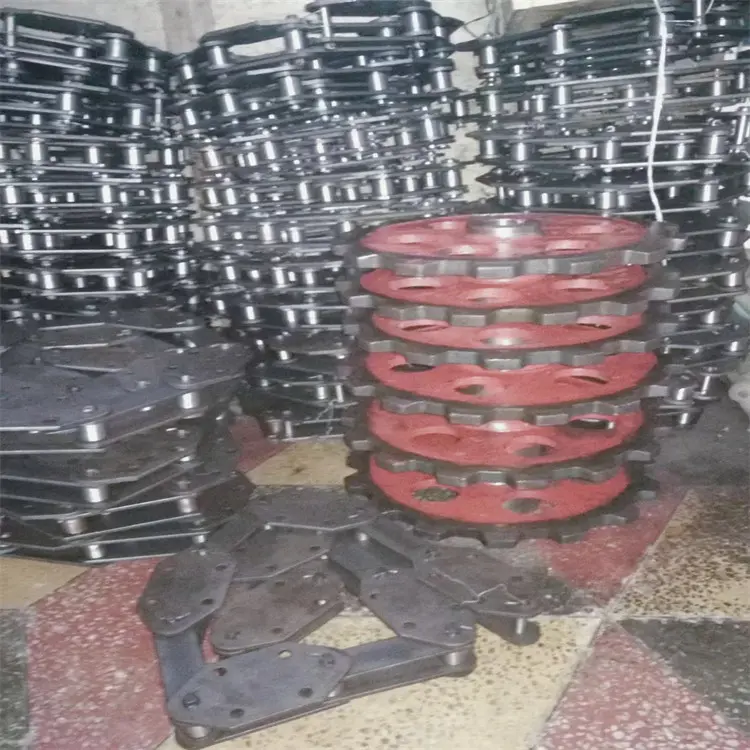

运行部件---由料斗和推荐板式链条组成,NE30以及下采用单排链,NE50--NE800采用双排链。

驱动装置---采用多种驱动组合驱动,(依用户实际需要而定).驱动平台上装有检修架和栏杆。驱动制装置分左和右装两种。

上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。

中间节---部分中间节装有轨道(双链),以防止链条工作中摆动。

下部装置---安装有自动张紧装置。

NE系列板链斗式提升机主要部件特点

1.斗式提升机头尾链轮上下链轮上部装置：安装有轨道（双排道），防止链条摆动，逆止器，防止料斗回转，物料阻满下部机壳，卸料口装有橡胶板防止回料。

2.中间节：部分中间节装有轨道（双排节），以防止链条工作中摆动，部分中间节装有检修门以便维修。

3.下部装置：安装有张紧装置， NE15~NE50采用弹簧张紧，NE100~NE800采用重锤箱张紧。

4.上下链轮采用 ZG310-570。整体调质，HB229-269齿面淬火HRC40~48。

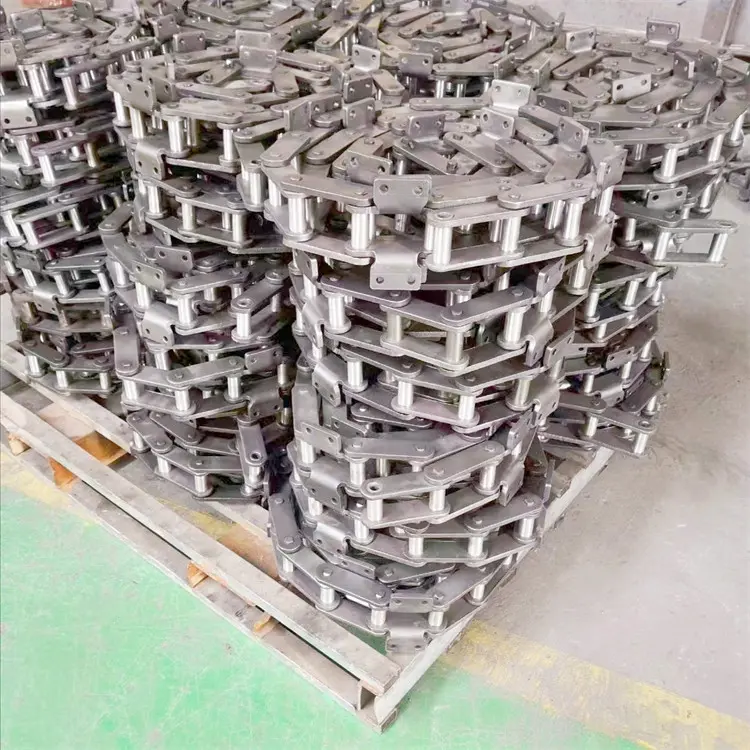

5.板链：链板采用 45 # HRC36~42

NE系列板链斗式提升机主要特点

1.密封性好，环金污染少。

2.操作、维修方便、易损件少。

3.使用成本低，由于节能和维修少，使用成本极低。

4.运行可靠，先进的设计原理，保证整机运行的可靠性，密封性好。环境污染少。

5.结构港型号，精度高。机壳经折边和中间压筋，再经焊接，刚性好、外观漂亮。

6.机械尺寸小，与同等提升量的其它各种提升机相比，这种提升机的机械尺寸较小。

7.输送能力大，该系列提升机具有NE15～NE800多种规格。提升量范围为15～800m3/h。

8.操作方便，维修少，易损件少。输送链为套筒滚子链，诱导式重力卸料，用于各种粉状、块状物粒的垂直提升。

应用领域矿山行业：用于输送煤、矿石、矿渣等物料，在煤矿井下是主要的升降设备。

冶金行业：用于输送铁矿石、矿渣、焦炭等物料，在高炉、转炉等生产环节中，可实现高效连续的物料输送。

化工行业：主要用于输送粉状、颗粒状的原料和成品，如、氢氧化钠、氯化钾等。

电力行业：用于输送燃料，如煤粉、煤渣、木屑等，以及输送灰渣、脱硫石膏等物料。

建材行业：用于输送水泥、石灰、砂子等物料，以及输送煤粉、粘土等原材料。

粮食加工行业：用于输送粮食、饲料等物料。
