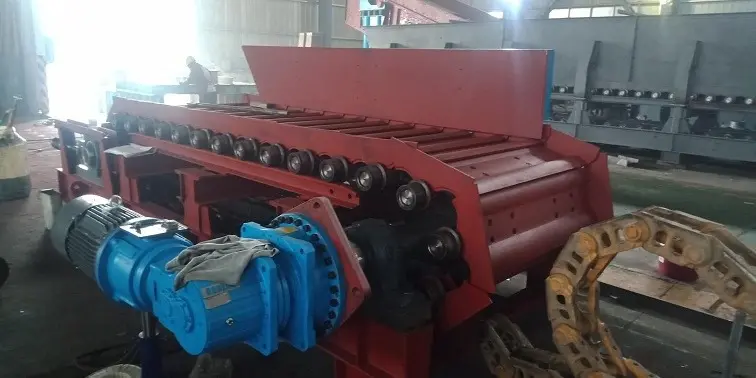

板式给料机链轮装配和安装总体要求

板式给料机链轮装配和安装总体要求

一：板式给料机驱动链轮和拉紧链轮的组装要求

1.1链轮横向中心线与输送机纵向中心线应重合，其偏差不应大于2mm

1.2两链轮轴线应平行，且与输送机纵向中心线的垂直度偏差不应大于1/1000。

1.3组装履带式驱动装置应符合下列要求：

1.3.1两链轮横向中心线应与输送机纵向中心线重合，其偏差不应大于1mm；

1.3.2链轮轴线对输送机纵向中心的垂直度偏差不应大于0.5/1000；

1.3.3链轮轴的安装水平偏差不应大于0.3/1000；

1.3.4两履带轨道的轨距的允许偏差为±2mm；

1.3.5履带轨道的纵向倾斜度偏差不应大于1/1000；

1.3.6两履带轨道工作面的高低差不应大于1mm；

1.3.7两履带轨道中心线与两链轮横向中心线应重合，其偏差不应大于1mm；

1.3.8托辊、滚轮和辊子装配后，其转动均应灵活。

二：板式给料机安装

2.1组装机架应符合下列要求：

2.1.1机架中心线与输送机纵向中心线应重合，偏差不应大于2mm。

2.1.2机架中心线的直线度偏差每米不应大于1mm。

2.1.3机架横截面两对角线长度之差，不应大于两对角线平均长度的1/1000，并不应大于10mm。

2.1.4支架对建筑物地面的垂直度偏差不应大于2/1000。

2.2组装道轨应符合下列要求：

2.2.1导轨中心线与输送机纵向中心线应重合，偏差不大与1mm。

2.2.2规距的允许偏差为±2mm。

2.2.3导轨接头应平整，左右偏差不应大于0.2mm，高低差不应大于1mm。

2.2.4接头间隙不应大于2mm。

2.2.5导向面应平滑，且铅垂度不应大于10/1000。

2.3组装铸造小车输送机的拉紧位置应符合下列要求：

2.3.1移动轨道与固定轨道的接头应平整，左右偏移偏差不应大于1mm，高低差不应大于0.3mm。

2.3.2拉紧装置的滑块与滑道应配合良好，局部间隙不应大于1mm。
