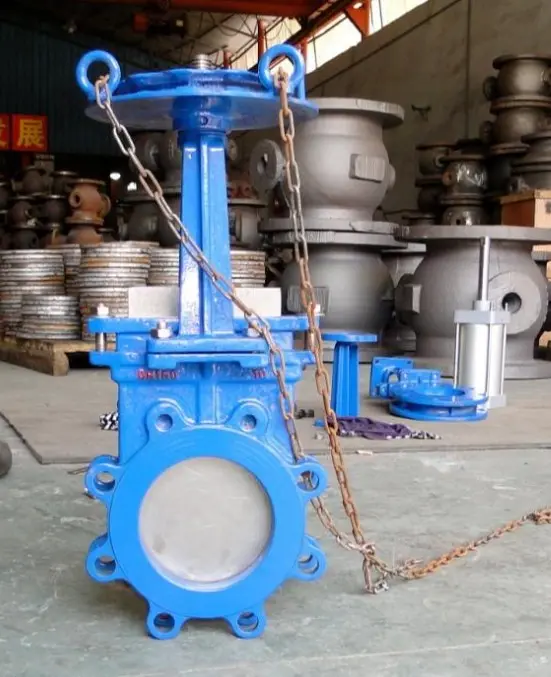

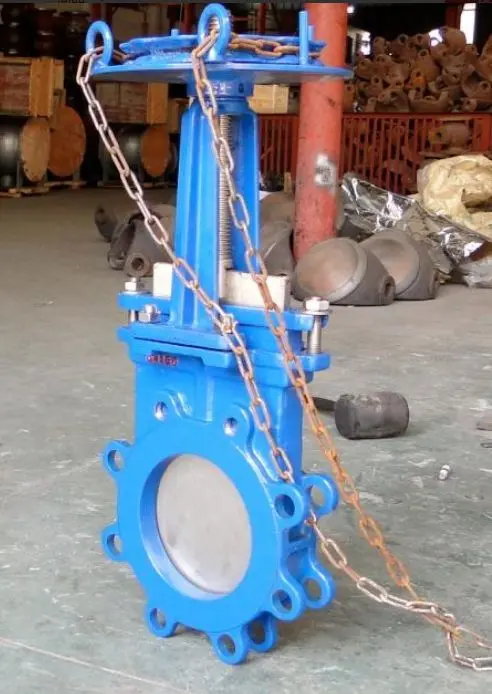

PZL73链轮式刀型闸阀

Name: PZL73链轮式刀型闸阀
Price: 1900.00 CNY
Availability: InStock

PZL73链轮式刀型闸阀概述 PZL73刀型闸阀超短结构长度，节省材料，可使管路系统整体重量大大减轻。占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性。闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泄漏。刀型闸阀是闸阀的一种，是直行程切断阀门，刀闸阀的阀板头部有斜刃口，对介质具

1900.00

库存 999

PZL73链轮式刀型闸阀概述

PZL73刀型闸阀超短结构长度，节省材料，可使管路系统整体重量大大减轻。占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性。闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泄漏。

刀型闸阀是闸阀的一种，是直行程切断阀门，刀闸阀的阀板头部有斜刃口，对介质具有一定的切断作用，适合用于含纤维及固体颗粒介质及污水处理系统中，可佩手动，气动，电动执行器，广泛使用于造纸，采矿，化工，污水处理等过程自控系统中。

产品结构：

手动(圆型)刀型闸阀具有阀体结构长度短、重量轻、阀座密封面可免受介质冲刷，密封面受压均匀、贴合严密、在关闭过程中可将阀座密封面上的尘粒、焦油等刮走以及排污方便、防止介质外泄等优点。适宜在含粉尘或焦油的煤气管线中使用。

PZL73链轮式刀型闸阀主要性能规范

公称压力(MPa)	壳体试验(MPa)	密封试验(MPa)	工作温度	适用介质
1.0 1.6	1.5 2.4	1.1 1.8	≤900℃	纸浆、污水、煤浆、灰、渣水混合物

PZL73链轮式刀型闸阀主要零部件材质

体、盖	闸板	阀杆	密封面
不锈钢、碳钢、灰铸铁	碳钢、不锈钢	不锈钢	橡胶、四氟、不锈钢、硬质合金

PZL73链轮式刀型闸阀主要外形连接尺寸(mm)

MPa	DN	L	D1	D2	H	n-M	MPa	DN	L	D1	D2	H	n-M
0.6	50	43	90	110	325	4-M12	1.0	50	50	100	125	325	4-M16
	65	46	110	130	340	4-M12		65	50	120	145	340	4-M16
	80	46	125	150	355	4-M16		80	50	135	160	355	4-M16
	100	52	145	170	405	8-M16		100	50	155	180	405	8-M16
	125	56	175	200	440	8-M16		125	50	185	210	440	8-M16
	150	56	200	225	520	8-M16		150	60	210	240	520	8-M20
	200	60	255	280	580	8-M16		200	60	265	295	580	8-M20
	250	68	310	335	670	12-M16		250	70	320	350	670	12-M20
	300	78	362	395	820	12-M20		300	80	368	400	820	12-M20
	350	78	412	445	925	12-M20		350	90	428
