重庆 20CrMo渗碳管 变速箱齿轮轴

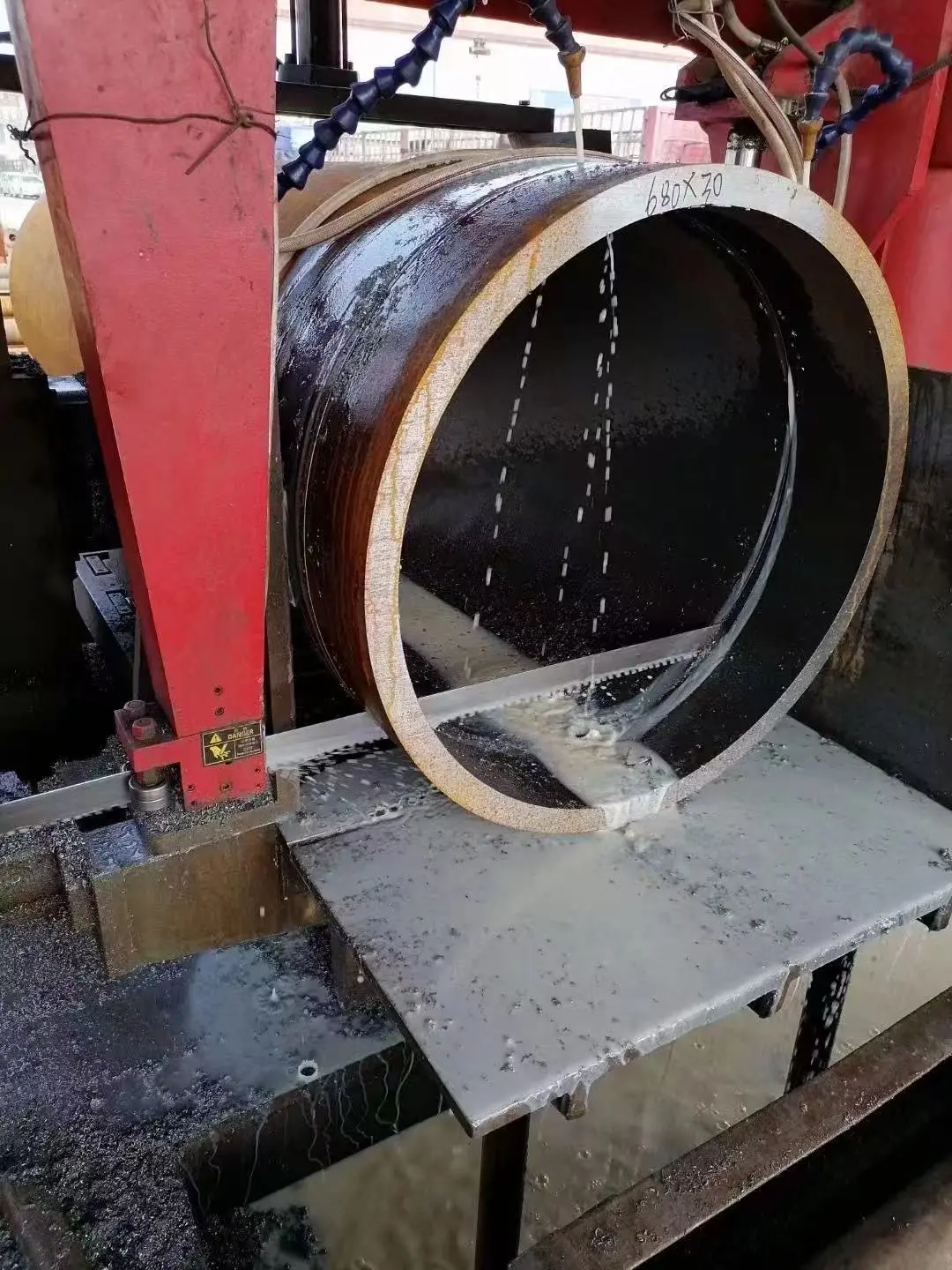

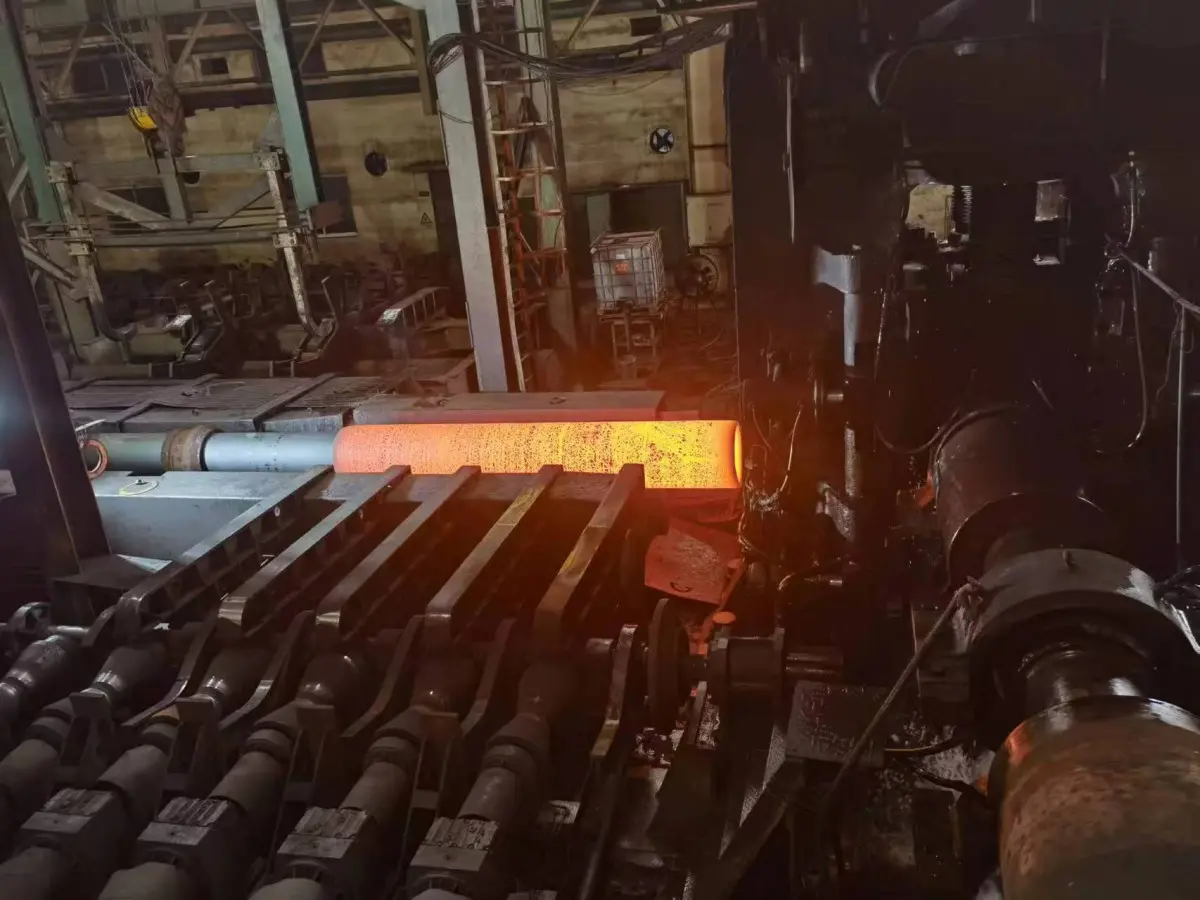

# 重庆 20CrMo渗碳管 变速箱齿轮轴20CrMo合金钢管是机械制造领域常用的优质渗碳用管材，凭借优异的渗碳性能、表面硬度与芯部韧性，常被加工制作变速箱齿轮轴等传动核心部件。熠烁金属深耕重庆钢铁材料生产领域，所产出的20CrMo渗碳管选材严苛、工艺成熟，材质性能均匀稳定，适配各类机械变速箱齿轮轴加工制作，在传动设备制造行业应用广泛。## 一、成分（典型）该管材严格按照合金结构钢标准把控元素配比，兼顾渗碳工艺需求与整体力学表现，各化学成分含量范围如下。• C：0.17%–0.23%• Si：0.17%–0.37%• Mn：0.40%–0.70%• Cr：0.80%–1.10%• Mo：0.15%–0.25%• P：≤0.035%• S：≤0.035%• Ni：≤0.30%• Cu：≤0.30%## 二、核心性能• 密度：7.85 g/cm³• 熔点：约1440℃• 抗拉强度：≥835MPa• 屈服强度：≥540MPa• 断后伸长率：≥18%• 断面收缩率：≥60%• 室温冲击功：≥78J• 交货状态硬度：≤217HB• 电阻率（20℃）：约0.14 μΩ·m• 特点：渗碳效果优良，表层硬度高、耐磨能力强，芯部韧性充足，抗冲击、抗疲劳，冷热加工性能良好，热处理变形量小## 三、规格尺寸参数本款20CrMo渗碳管品类丰富，尺寸精度把控严格，内外表面质量达标，可满足变速箱齿轮轴不同加工尺寸需求。• 常规外径范围：16mm–165mm• 常规壁厚范围：2.5mm–20mm• 外径公差：符合合金无缝钢管通用尺寸公差要求• 壁厚公差：均匀稳定，无局部厚薄偏差过大问题• 常规定尺长度：4m、6m、8m、12m• 管体直线度：每米弯曲量≤1.2mm• 内外表面：光滑平整，无裂纹、起皮、折叠、凹陷等影响使用的缺陷• 椭圆度：控制在尺寸公差范围内，保障后续机加工精度## 四、热处理与渗碳工艺特性• 渗碳处理：适配常规气体渗碳工艺，渗碳层深度均匀可控，渗碳后表层可达到较高硬度• 淬火温度：常规淬火温度860℃–880℃，冷却方式可根据使用工况选择油冷• 回火温度：低温回火180℃–220℃，回火后可有效稳定组织、降低内应力• 热处理效果：处理完成后表层耐磨抗咬合，芯部保持良好韧性，适配齿轮轴频繁转动、啮合受力工况## 五、加工使用性能• 切削加工：退火状态下切削顺畅，可顺利完成车削、滚齿、铣削、钻孔等多道机加工工序• 冷加工：具备一定冷弯、矫直能力，成型加工难度低• 焊接性能：常规焊接工艺可进行对接作业，焊接区域结合牢固，性能无明显衰减• 耐疲劳性：长期往复转动、啮合受力状态下，不易出现形变、断裂、磨损过快等问题## 六、生产工艺与执行标准熠烁金属全程采用标准化流程生产20CrMo渗碳管，从原料熔炼到成品检测层层管控。• 冶炼工艺：电弧炉熔炼结合炉外精炼，有效降低有害杂质，提升钢材纯净度• 成型工艺：无缝热轧成型，管体内部组织致密，金相结构均匀• 交货状态：以热轧、退火状态为主，可根据加工需求调整状态• 检验项目：逐支外观查验，批次抽检化学成分、力学性能、尺寸精度及金相组织• 执行标准：合金结构钢、无缝钢管相关现行国家标准## 七、主要应用范围这款20CrMo渗碳管核心用于加工各类机械设备变速箱齿轮轴，可适配多种同类传动零部件。• 各类工程机械、农用机械、通用机床的变速箱齿轮轴、传动轴• 汽车、重工设备内部传动杆件、啮合类精密轴件• 需要经过渗碳淬火处理，要求表层耐磨、整体抗冲击的中空轴类零件• 通用机械中承受交变载荷、摩擦磨损的结构管材与加工基材熠烁金属生产的重庆20CrMo渗碳管，依托稳定的成分配比与成熟生产工艺，完美契合变速箱齿轮轴的加工及使用要求，热处理适配性强、综合使用表现出色，能够持续为机械传动制造领域提供可靠的管材原料。
